描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 输入通道 | 14 路 差分隔离热电偶 /mV 输入 |
| 补偿通道 | 1 路 内部 RTD 冷端补偿 (3 线，100Ω Pt100) |
| 输入信号 | 标准热电偶 (J, K, T, E, R, S, B 型) / 毫伏信号 |
| 输入范围 | -10.5 ~ +69.5 mV DC |
| 测量精度 | mV: ±0.03% 跨度；TC: ±0.25°C |
| 分辨率 | 16 位 (Sigma-Delta ADC) |
| 通道隔离 | 1500 Vrms 通道间电气隔离 |
| 诊断功能 | 热电偶烧断检测 (上量程) |
| 供电电压 | 24 VDC (支持冗余) |
| 功耗 | 最大 8.5W |
| 工作温度 | 0°C ~ +60°C |
| 物理尺寸 | 147mm x 51.5mm x 114mm (WxHxD) |
| 重量 | 约 0.6 kg |
| 环境 | 适应 G3 级恶劣环境 (高腐蚀 / 粉尘) |

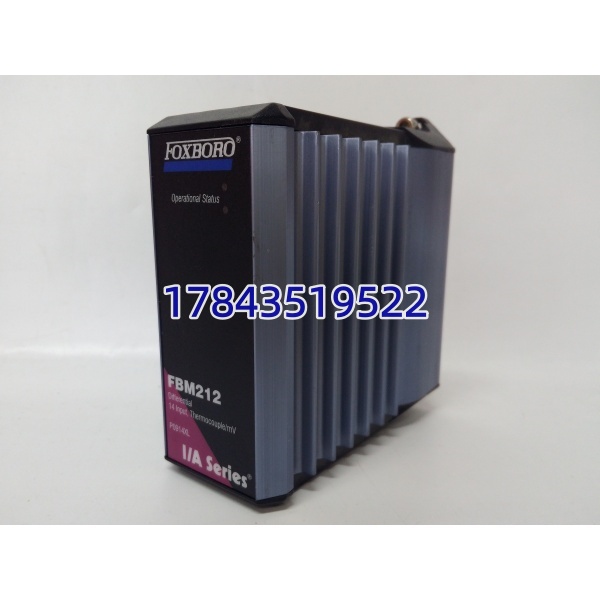

Foxboro FBM212 P0914XL
产品深度介绍
Foxboro FBM212 (P0914XL) 是 I/A Series DCS 系统的核心 模拟量输入模块，专为工业现场高精度温度测量设计。
- 14 通道全隔离：每路独立电气隔离，有效抑制地环流与工业电磁干扰，确保信号稳定。
- 高精度冷端补偿：内置专用 RTD 基准通道，自动修正终端温度误差，测量精度达 ±0.25°C。
- Sigma-Delta 转换：采用 16 位 Σ-Δ 数模转换技术，每 500ms 刷新数据，可配置滤波周期，精准滤除 50/60Hz 工频噪声。
- 安全可靠：自带热电偶断线检测功能，一旦传感器故障立即上报，防止控制失效。
- 坚固耐用：铝制散热外壳，通过 G3 防腐认证，在化工、电厂等恶劣环境下长期稳定运行。

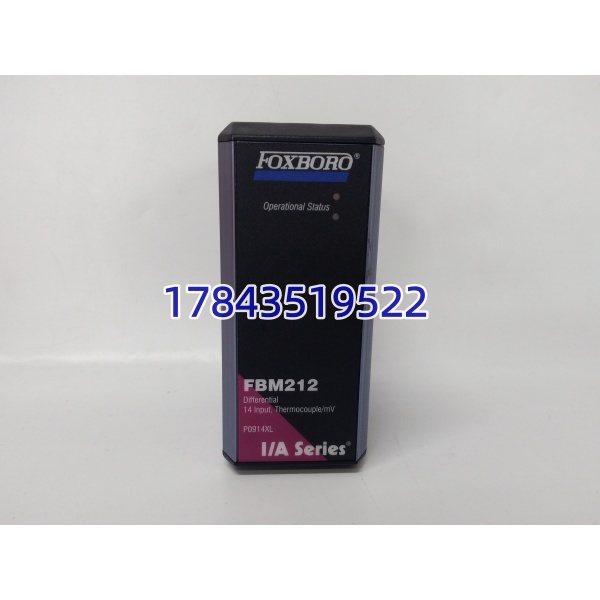

Foxboro FBM212 P0914XL
应用场景与行业
FBM212 是工业过程控制中温度采集的标准配置，广泛应用于：
- 石油化工 / 煤化工
- 反应器、精馏塔、加热炉的多点温度监测
- 工艺介质、催化剂、管道壁温精确测量
- 火力发电厂 / 核电站
- 锅炉炉膛、过热器、再热器壁温监控
- 汽轮机缸体、轴承、发电机温度采集
- 冶金 / 钢铁
- 高炉、转炉、加热炉、连铸结晶器温度控制
- 制药 / 食品饮料
- 发酵罐、反应釜、干燥设备的高精度温控
- 建材 / 水泥
- 回转窑、预热器、分解炉的温度监测

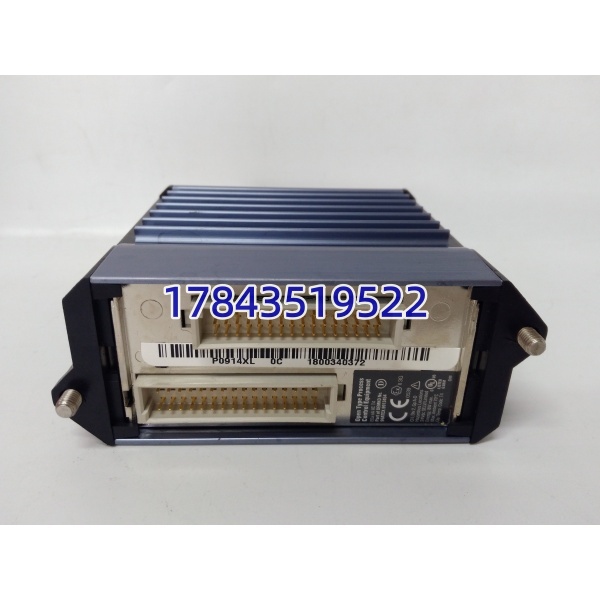

Foxboro FBM212 P0914XL
核心优势与卖点
- 14 路高密度：单模块实现 14 点测温，大幅节省机柜空间与成本。
- 全通道隔离：1500Vrms高隔离，彻底解决现场信号串扰与接地问题。
- 即插即用：完全兼容 I/A Series 系统，直接替换，无需修改程序或配置。
- 双重诊断：冷端补偿自检 + 传感器断线检测，维护零盲区。
- 长寿命设计：无风扇、无易损件，MTBF 远超行业平均水平。
- 停产备件：FBM212 已逐步停产，现货稀缺，关键系统建议备库。
兼容替换型号
- 直接兼容 (完全替代)：
- FBM212 P0914XX 系列 (P0914XA, P0914XM 等)
- 硬件、接口、功能完全一致，仅固件版本差异
- 升级替代 (性能更强)：
- FBM214 (16 通道，更高精度)
- FBM217 (通用 TC/RTD/mV 输入，更灵活)
