描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 输入电压 | 100/120/220/240VAC 可选，50/60Hz |
| 输出电压 | 39VDC（单路稳压） |
| 输出电流 | 1.7A（连续） |
| 输出功率 | 约 66.3W |
| 效率 | >85% |
| 保护功能 | 过流、过压、短路、过热保护 |
| 工作温度 | 0°C ~ +55°C（工业标准） |
| 存储温度 | -40°C ~ +70°C |
| 防护等级 | IP20（机柜内安装） |
| 安装方式 | DIN 导轨 / 机架安装 |
| 尺寸（宽 × 高 × 深） | 约 110×60×23 mm |
| 重量 | 约 250g |
产品深度介绍

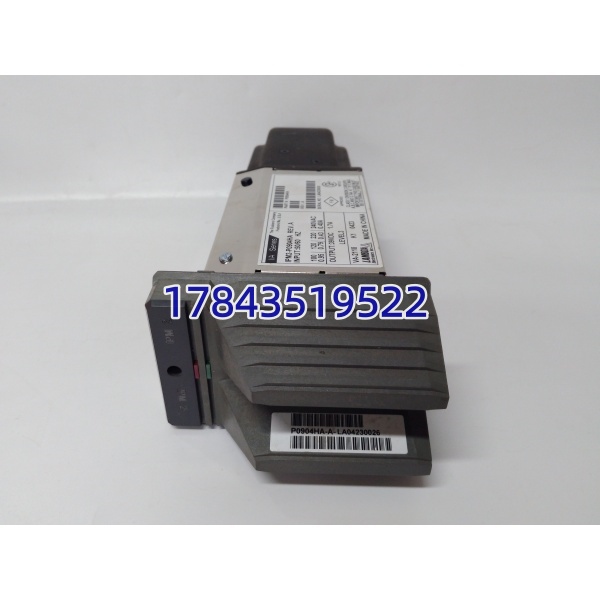

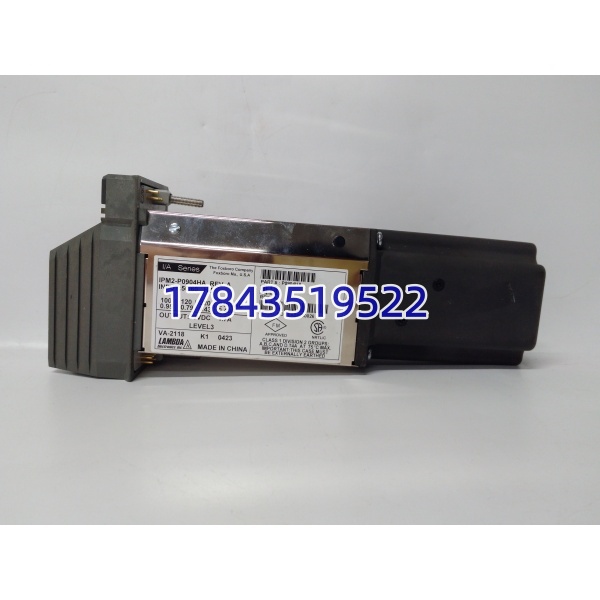

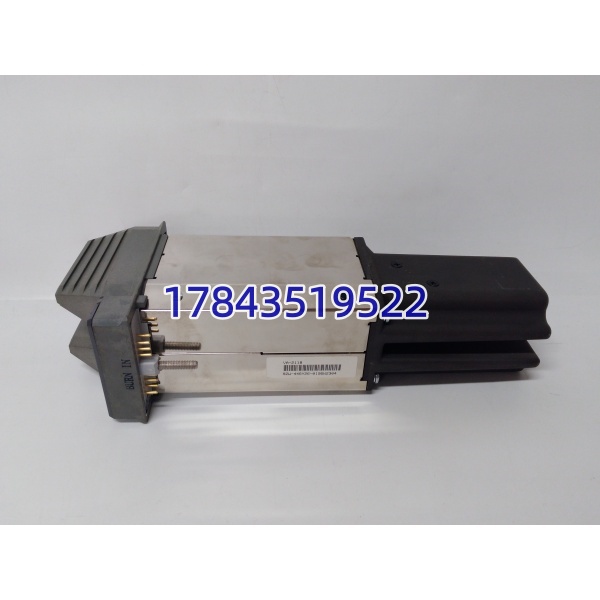

IPM2-P0904HA 是 Foxboro（Emerson）为 I/A Series DCS 设计的专用工业电源模块，为系统控制器、I/O 卡件、通信接口卡提供稳定、隔离的 39VDC 电源，是整柜供电的核心部件。
- 宽压输入：全球通用 100–240VAC，适配国内外电网，无需额外变压器。
- 冗余能力：支持双电源并联冗余，故障自动切换，满足 DCS 高可用性要求。
- 高稳定性：工业级元器件，低纹波、稳压精度高，保护后端精密卡件。
- 状态指示：内置电源正常、故障 LED 指示灯，便于现场快速诊断。
典型应用场景
- 石油化工：I/A 系统控制机柜供电，用于精馏、反应、压缩等装置，冗余配置保障连续生产。
- 电力能源：火电 / 核电辅机 DCS、锅炉 / 汽机控制站，长期稳定运行，降低非计划停机风险。
- 水处理：大型污水厂、净水厂 I/A 控制系统，适配潮湿、多尘环境。
- 冶金 / 建材：高炉、轧线、水泥窑 DCS 机柜供电，抗电磁干扰、耐温性强。
质量检测与供货
- 原装核验：序列号、批次、标签与 Emerson 原厂数据库比对，杜绝翻新 / 仿品。
- 功能全测：
- 输入：100/120/220/240VAC 全范围带载测试
- 输出：39VDC 精度、负载调整率、纹波测试
- 保护：过流、短路、过热保护触发验证
- 老化测试：满载 50°C 高温老化 4 小时，确保长期可靠性。
- 包装：防静电袋 + 防震泡棉 + 加厚纸箱，附测试报告与质保卡。
技术避坑指南
- 冗余配置错误问题：双电源并接时未共地、未均流，导致环流、烧机。对策：使用原厂冗余背板，严格共地，按标识并联。
- 负载超容问题：单模块带载超过 1.7A，触发过流保护、频繁掉电。对策：计算整柜功耗，冗余配置或增加电源模块。
- 输入电压选错问题：跳线误设为 100V，接入 220V 后瞬间烧毁。对策：上电前确认输入电压跳线 / 拨码与现场电网一致。
- 散热不良问题：机柜密闭、风扇故障，高温导致电源降额或过热保护。对策：保证机柜通风，环境温度不超过 55°C。
