描述
产品深度介绍

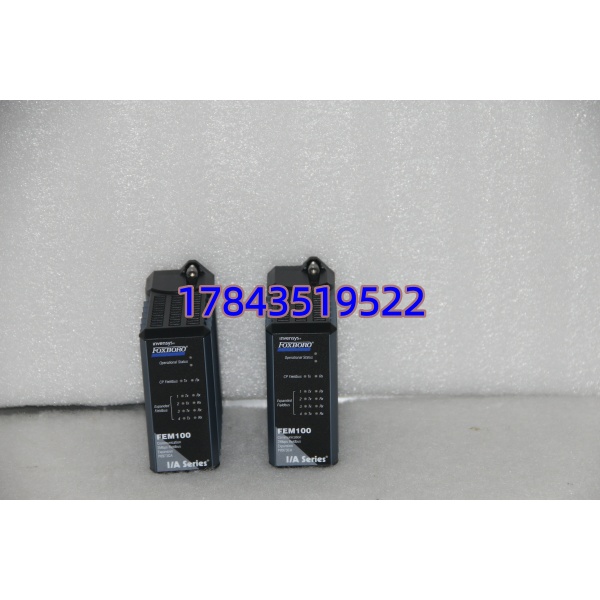

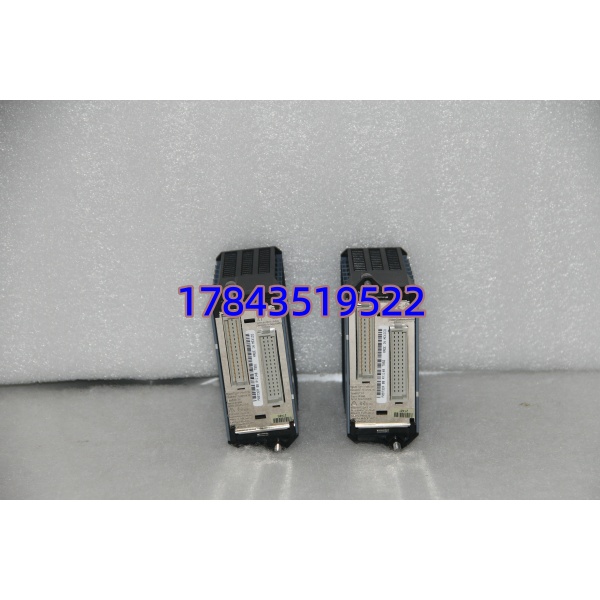

Foxboro FEM100 是 I/A Series 系统中的现场总线扩展模块，专门用于FCP270 现场控制处理器的 I/O 容量扩展。它为 FCP270 提供4 路独立的扩展现场总线，每路总线可连接最多 32 个 200 系列 FBM（如 FBM201/214/231 等），显著提升系统 I/O 点数与现场设备接入能力。模块采用2Mbps HDLC 现场总线协议，支持远距离通信（最大 1900 米），适合大型工厂跨区域 I/O 部署。支持冗余配置，双模块并联运行，故障自动切换，确保总线通信不中断。铝合金外壳坚固耐用，适应 – 20°C~+70°C 宽温工作环境，符合 G3 级工业环境认证。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 / 部件号 | FEM100 / P0973CA |
| 功能类型 | 现场总线扩展模块（Fieldbus Expansion Module） |
| 兼容处理器 | FCP270 现场控制处理器 |
| 扩展总线数量 | 4 路独立扩展现场总线 |
| 单总线 FBM 容量 | 最多 32 个 200 系列 FBM（如 FBM201/214/231） |
| 通信协议 / 速率 | HDLC 现场总线，2 Mbps |
| 最大通信距离 | 1900 米（6234 英尺） |
| 电源 | 21~26 VDC（标称 24VDC），最大功耗 2.2W |
| 工作温度 | -20°C ~ +70°C（-4°F ~ +158°F） |
| 存储温度 | -40°C ~ +85°C（-40°F ~ +185°F） |
| 湿度 | 5%~95% RH（非冷凝） |
| 振动 / 冲击 | 0.75g（5~500Hz）；30g 半正弦波 |
| 安装方式 | 两槽（P0973CG）或四槽（P0973CN）扩展底板，DIN 导轨安装 |
| 尺寸 / 重量 | 约 114mm×115mm×45mm，约 0.6kg |
FEM100
安装与接线指南
阶段一：准备工作
- 确认 FCP270 断电或系统安全停机，记录总线配置
- 防静电手环 + 防静电垫操作，避免静电损坏模块
- 准备十字螺丝刀（PH1）、标签纸、扎带
阶段二：安装扩展底板
- 在控制柜 DIN 导轨上固定两槽（P0973CG）或四槽（P0973CN）底板
- 确保底板接地良好，无松动
- 将底板与 FCP270 的总线接口连接，拧紧固定螺丝
阶段三：安装 FEM100 模块
- 防静电袋取出 FEM100，核对型号 FEM100/P0973CA
- 对准扩展底板槽位，垂直均匀用力推入到位
- 拧紧模块固定螺丝（扭矩≈0.5N・m）
- 连接 4 路扩展总线至现场 FBM 机架，做好标签标记
阶段四：上电测试与组态
- 给 FCP270 及 FEM100 上电，模块 PWR 常亮、RUN 闪烁
- I/A 组态软件扫描系统，确认 及总线下 FBM 在线
- 配置总线参数：波特率 2Mbps、HDLC 协议、冗余模式（如需要）
- 测试各总线 FBM 通信正常，I/O 数据采集无误
- 连续运行 30 分钟，无报警、通讯稳定
常见问题解答（FAQ）
A： 是总线扩展器，连接 与 FBM；FBM 是现场 I/O 模块（如模拟量、串口），直接连接现场设备。 为 FBM 提供总线通信与电源。
A：单 支持 4 总线 ×32FBM=128 个 FBM； 可配置，最大支持 256 个 FBM。
A：支持热插拔，在线更换模块不影响 及其他总线 FBM 运行，更换后自动恢复通信。
Q4：需要额外配置总线终端电阻吗？A：每路扩展总线两端需接 120Ω 终端电阻， 侧与最远 FBM 侧各一个，减少信号反射干扰。
Q5：你们的产品是全新原装吗？有质保吗？A：全新原装正品，提供原厂序列号、装箱单及检测报告，支持官网溯源。12 个月质保，非人为损坏免费换新 / 维修。
