描述
产品深度介绍
FBM242 是施耐德 Foxboro I/A Series DCS 系统的高可靠固态离散输出模块，专为阀门、接触器、电磁阀等现场开关设备控制设计。16 通道独立电气隔离，采用外部电源驱动负载，支持直流 / 交流多种电压等级；内置梯形逻辑处理能力，具备故障安全（Fail-Safe）配置，可设置故障时输出保持、关断或导通，适合石油化工、电力等对安全性要求极高的过程控制场景。

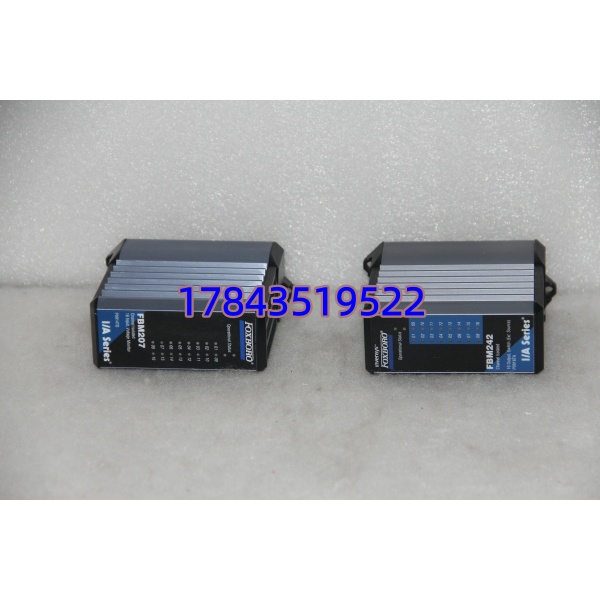

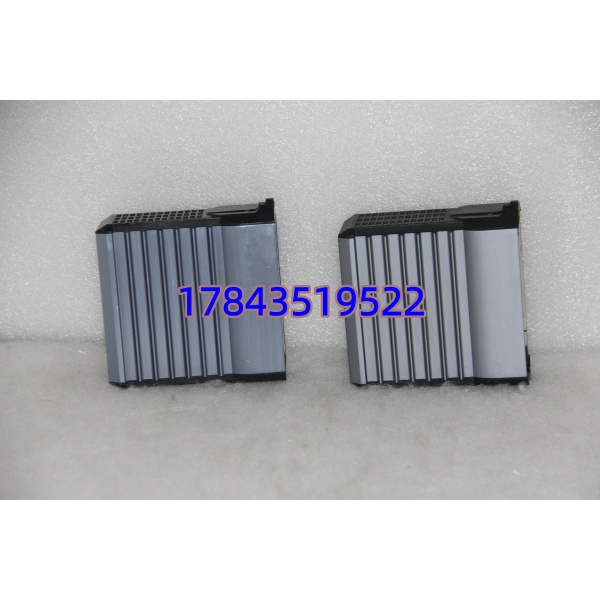

FBM242
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | FBM242（P0926GY） |
| 品牌 | Foxboro（施耐德） |
| 通道配置 | 16×DO（固态开关，外部供电） |
| 负载电压 | 15–60VDC（最大）；120/240VAC（配继电器 TA） |
| 负载电流 | 每通道 2A（连续），峰值 8A（20ms） |
| 通态压降 | ≤0.2V @ 2.25A |
| 关断漏电流 | ≤0.1mA |
| 隔离电压 | 1500V RMS（通道间 / 对地） |
| 响应时间 | ≤1ms（开关延迟） |
| 逻辑功能 | 支持离散 I/O、梯形逻辑，可配置输入滤波 / 故障安全 |
| 工作环境 | -20°C ~ +70°C（G3 级），湿度 5%–95% 无凝结 |
| 电源 | 24VDC ±5%，功耗≤3W |
| 冗余支持 | 模块双路总线冗余，支持热插拔 |

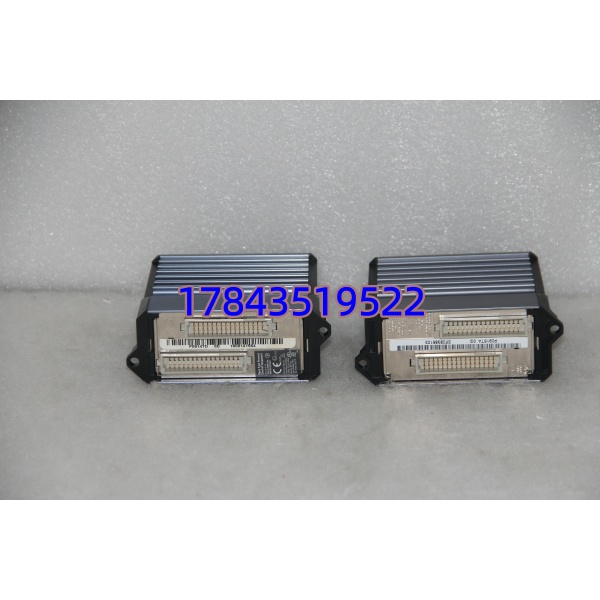

FBM242
安装与接线指南
阶段一：准备工作
- 系统停机断电，上锁挂牌，防静电措施。
- 工具：防静电手环、十字螺丝刀、万用表、标签纸。
- 备份配置，拍照记录旧模块接线与 DIP 开关。
阶段二：拆卸旧模块
- 标签标注通道号与负载类型，逐根拆线。
- 释放导轨卡扣，水平拔出模块，检查背板连接器。
- 清理槽位灰尘。
阶段三：安装新模块
- 核对型号 FBM242/P0926GY，设置 DIP 开关（站址 / 故障安全模式）。
- 对准背板水平推入，扣紧卡扣。
- 按标签恢复接线，端子扭矩 0.5N・m，检查无松动 / 短路。
自检清单：
- 型号与部件号无误
- 故障安全模式与站址开关正确
- 接线紧固、通道对应无误
- 模块固定牢固、背板接触良好
阶段四：上电测试
- 测量 24VDC 供电正常，外部负载电源符合规格。
- 上电后 PWR 绿灯常亮，RUN 闪烁正常。
- I/A 工作站扫描识别模块，核对固件版本与配置。
- 下载配置，测试各通道输出动作与故障安全功能。
- 运行 30 分钟无报警，记录序列号与更换日期。
常见问题解答（FAQ）
Q1：FBM242 与普通继电器输出模块的区别？
A：FBM242 是固态开关（无触点），响应快（<1ms）、寿命长、无机械磨损；普通继电器为有触点，响应慢、寿命短、易产生电弧。
Q2：外部电源如何选择？
A：根据负载电压选 15–60VDC 直流电源，或配继电器 TA 接 120/240VAC 交流电源；每通道电流≤2A，注意电源功率冗余。
Q3：故障安全模式如何设置？
A：通过 DIP 开关或系统软件配置，故障时可设为：保持当前状态、强制关断（默认）、强制导通，适配不同安全需求。
Q4：质保与售后？
A：12 个月质保（非人为故障），支持远程诊断、技术支持与质保更换；提供原厂合格证与序列号查询。
Q5：替代或兼容型号？
A：兼容 I/A Series 全系列 FBM；功能相近可选 FBM241（8 通道 DO）、FBM244（16 通道继电器输出），但隔离、响应与寿命不同。
