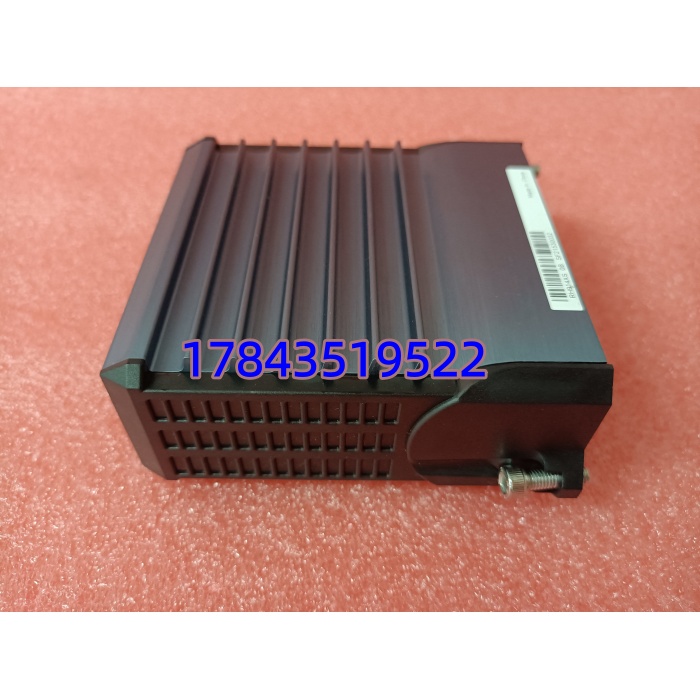

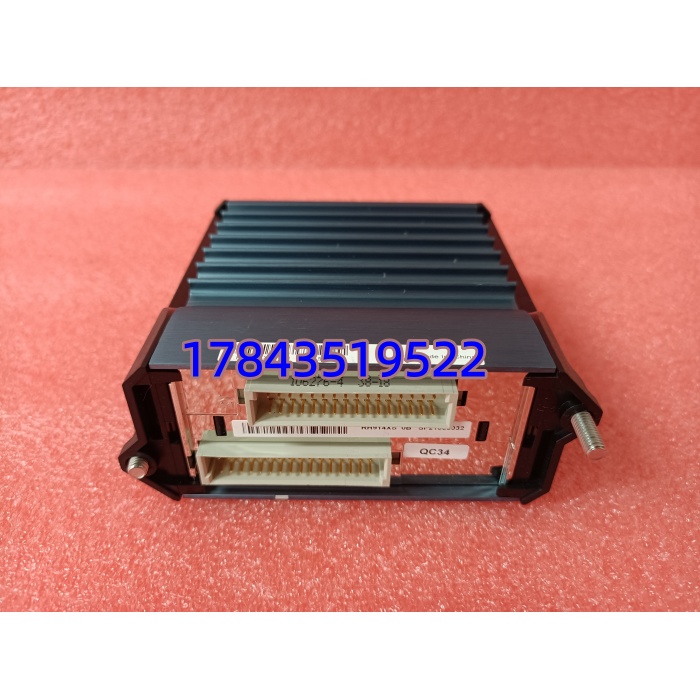

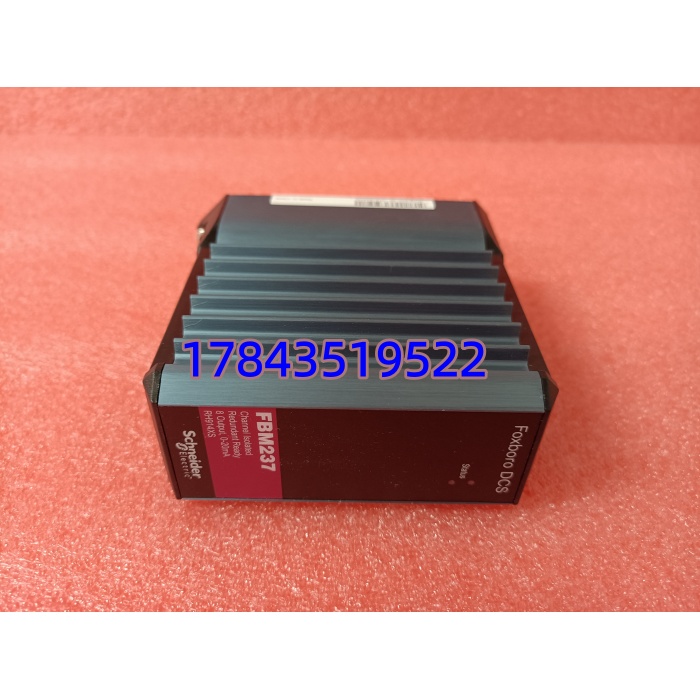

FOXBORO FBM237 RH914XS | I/A Series 8 通道隔离模拟输出模块

描述

关键技术规格

• 通道数：8 路独立通道，通道间 / 对地电气隔离
• 输出信号：0-20mA（4-20mA 常用），支持 HART 通讯
• 精度：±0.05% 量程，温度系数 ±50 ppm/℃
• 分辨率：13 位
• 负载能力：0-550Ω，20.4mA 时最低 18V DC
• 电源：24V DC（21.6~26.4V），冗余供电
• 功耗：约 10W
• 工作温度：-40°C ~ +70°C
• 通讯：2Mbps 冗余现场总线，A/B 双路径切换
• 诊断：LED 状态指示、通道故障检测、短路保护
• 尺寸：标准 I/A 机架模块，约 140×165×45mm

产品深度介绍

FOXBORO FBM237 RH914XS 是 I/A Series DCS 系统的8 通道隔离模拟输出模块，用于将数字控制信号转换为 0-20mA 模拟电流，驱动现场阀门、执行器与变频器等设备。每通道独立电气隔离，抗干扰能力强，适合化工、电力、油气等强电磁干扰环境。

模块支持 HART 通讯，可与智能现场设备双向数据交互，实现远程参数化与诊断。冗余就绪设计配合双总线通讯，单路径故障不影响控制输出，保障连续生产。压铸铝外壳、G3 级防腐，适应高粉尘、高湿工业场景。

应用场景与行业案例

化工、电力、油气等连续流程工厂，最怕模拟输出不稳导致调节阀漂移、温度 / 压力失控，轻则产品不合格，重则触发联锁停车。FBM237 RH914XS 就是为解决这类 “现场干扰大、信号要求稳、关键回路不能断” 的痛点设计。

典型应用场景：

1. 石油化工 – 反应釜 / 精馏塔控制8 路输出分别控制进料阀、蒸汽阀、回流阀等，隔离设计避免强电干扰，保障温度、压力稳定。
2. 电力行业 – 锅炉与汽机辅机控制控制给水阀、减温减压阀、烟气挡板等，冗余通讯确保不停机，精度满足电站闭环控制。
3. 油气处理 – 压缩机与输送管线控制压缩机防喘振阀、管线压力调节阀，HART 实现远程维护，减少现场巡检。
4. 造纸 / 制药 – 精密过程控制造纸机烘缸温度、制药反应釜 pH 调节，±0.05% 精度满足严苛工艺要求。

案例：某大型炼化厂 DCS 升级2025 年，华东某炼化厂原有模拟输出卡老化，夏季高温时频繁漂移，每班需人工校准 2-3 次，影响产品纯度。更换为 FBM237 RH914XS 后，通道隔离 + 宽温设计彻底解决漂移问题；HART 远程诊断减少 80% 现场维护；冗余总线切换无扰动，关键回路全年零停机，年节约维护与损失成本超百万。

核心卖点与差异化

• 8 路全隔离 + 高精度：通道间完全隔离，±0.05% 精度，比普通卡件提升 5-10 倍，抗干扰强。
• 冗余就绪 + 双总线：A/B 双路径切换，单路径故障不中断，适合关键控制回路。
• HART 通讯：支持智能设备双向数据，远程参数化与诊断，降低维护成本。
• 宽温 + 工业级防护：-40°C~+70°C，压铸铝外壳，G3 防腐，适应恶劣工况。
• 原厂质保 + 完整测试：全新原装，1 年质保，出货前全功能测试并提供报告。
