描述
产品深度介绍

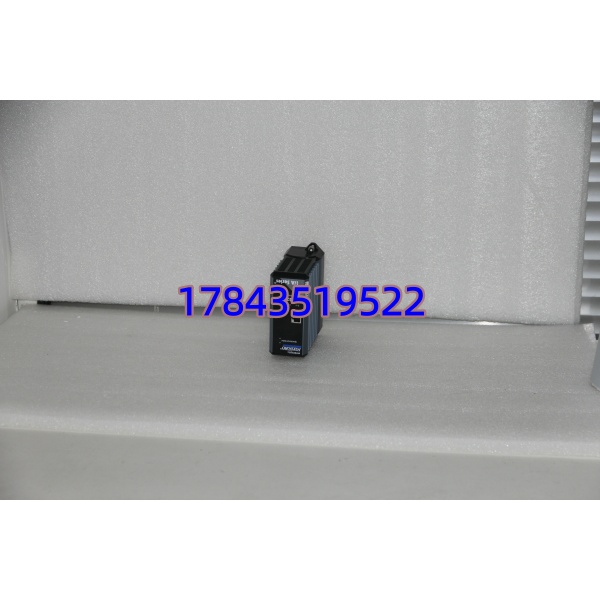

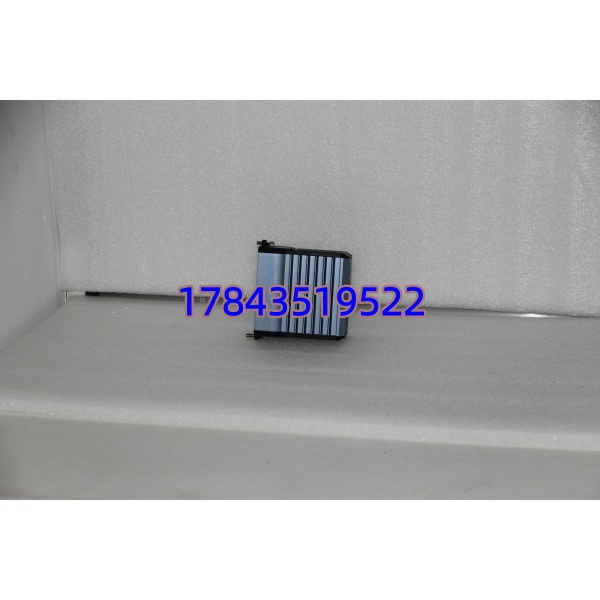

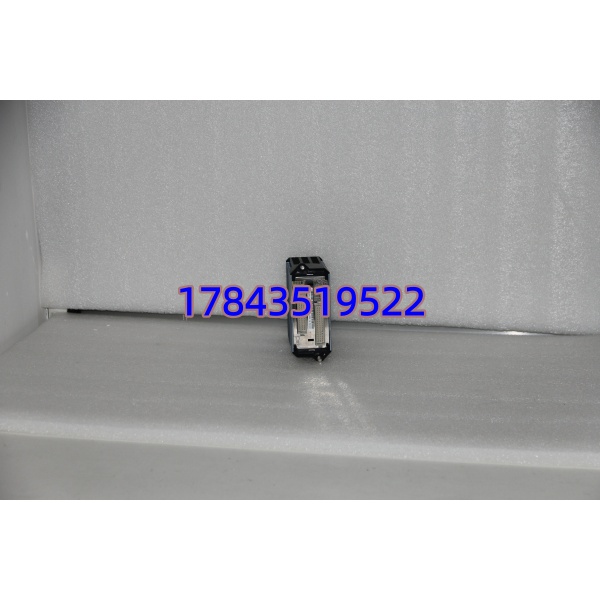

FBM232 是 Foxboro I/A Series DCS 的FDSI 系列核心通信模块，作为 DCS 与第三方以太网设备（如 PLC、仪表、网关）的桥梁，单 RJ45 网口即可管理 64 台现场设备，大幅简化布线与系统架构。
- 灵活协议支持：模块硬件通用，动态下载驱动（如 Modbus TCP、EtherNet/IP、Profinet IO 等），适配多品牌设备，无需更换硬件。
- 高扩展性：单模块最多64 台设备、2000 个 DCI 数据连接，支持模拟量、数字量、浮点型数据双向传输paresource.schneider-electric.com。
- 工业级可靠性：铝合金外壳，IP20 防护，工作温度 -40°C~+70°C，符合 ISA S71.04 G3 标准，适配石化、电力、冶金等强干扰场景。
- 便捷部署：支持热插拔，无需停机；RJ45 接口直连交换机，兼容标准 TCP/IP、UDP/IP，支持固定 IP 或 DHCPparesource.schneider-electric.com。
FBM232
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | FBM232（P0926GW） |
| 功能 | 现场设备系统集成器（FDSI），以太网通信 |
| 接口 | 1×RJ45（10/100Base-TX） |
| 速率 | 10Mbps / 100Mbps 自适应 |
| 协议 | TCP/IP、UDP/IP（驱动可下载） |
| 设备容量 | 最多 64 台 / 模块 |
| 数据连接 | 最多 2000 个 DCI 块 |
| 数据类型 | 16/32 位整数、IEEE 浮点、二进制 |
| 供电 | 24VDC ±10%（功耗约 10W） |
| 工作温度 | -40°C ~ +70°C |
| 尺寸 | 140 × 165 × 45 mm |
| 重量 | 约 0.6 kg |
| 特色功能 | 热插拔、协议可下载、G3 环境适配 |
FBM232
型号与变体说明
- FBM232：标准型号，单以太网口，含底座（P0926GW）。
- 无其他硬件变体：功能差异由软件驱动决定（如 Modbus TCP 驱动、EtherNet/IP 驱动等）。
安装与接线要点
- 槽位适配：安装于 I/A Series I/O 机架，支持热插拔，兼容 FCM100Et 通信卡paresource.schneider-electric.com。
- 网络接线：
- 前端 RJ45 口接工业交换机，再连现场以太网设备
- 支持级联，单网口扩展多设备
- 配置工具：通过 FDSI Configurator 软件，下载对应协议驱动，设置 IP、设备地址、扫描速率等。
- 指示灯：正面 LED 显示电源、运行、通讯、故障状态，便于快速诊断。
常见问题（FAQ）
Q1：FBM232 和 FBM231 有什么区别？
- FBM232：单以太网口，最多 64 台设备，通用型 FDSI 模块。
- FBM231：双以太网口（冗余），最多 128 台设备，高可用性场景专用。
Q2：支持哪些第三方设备？
- 支持Modbus TCP（西门子、三菱、欧姆龙 PLC）、EtherNet/IP（罗克韦尔）、Profinet IO（西门子）、DNP3等，驱动可按需下载。
Q3：质保与真伪如何验证？
- 质保：12 个月（非人为损坏）
- 真伪：提供原厂序列号、防静电袋，可在施耐德官网查询出厂信息；支持上机全功能测试。
