产品详情

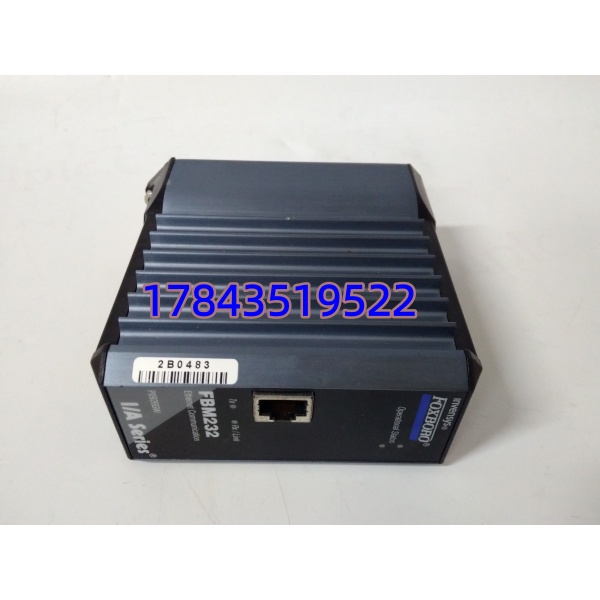

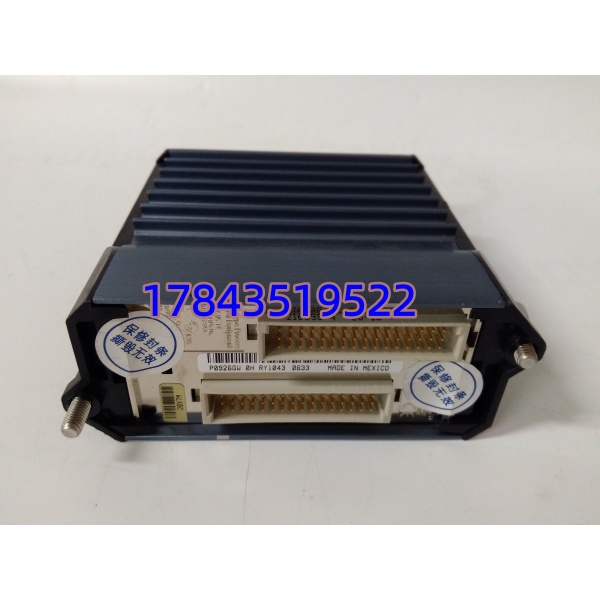

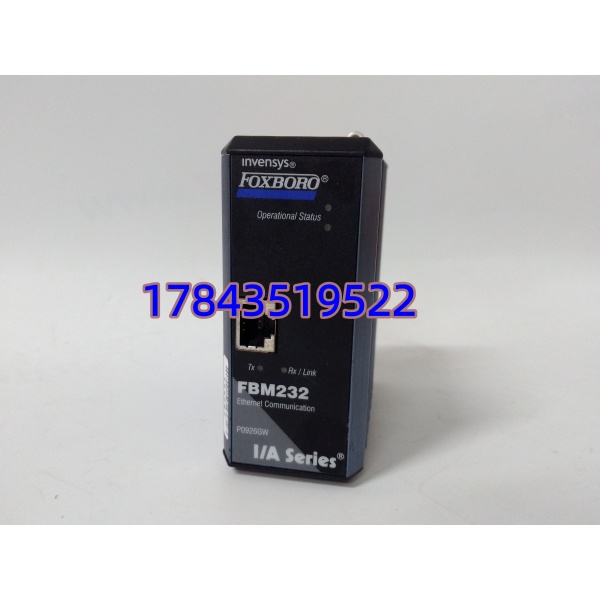

・型号：FBM232 P0926GW
・品牌：Foxboro
・系列：I/A Series FBM 现场总线系列
规格参数
| 参数项 | 技术指标 |
|---|---|
| 外部网口 | 单路 RJ45，10/100Base-T 自适应 |
| 背板总线 | 冗余 2Mbps FBM 内部并行总线，双通道自动切换 |
| 最大外设接入 | 单模块最多 64 台以太网现场设备 |
| 数据点位上限 | 支持 2000 组 DCI 分布式控制数据块 |
| 支持协议 | Modbus TCP、EtherNet/IP、BACnet，可下载专属驱动 |
| 供电规格 | 背板取电 24VDC，整机功耗≤5W |
| 环境等级 | Class G3 工业恶劣环境标准 |
| 工作温度 | -40℃ ~ +85℃；存储 – 45℃ ~ +85℃ |
| 安装底座 | 配套 4 槽 / 8 槽模块化底座，DIN 导轨 / 机架两种安装 |
| 壳体材质 | 挤压铝合金散热外壳 |
| 数据刷新周期 | 最快 500ms，受外设数量与点位量影响 |
| 兼容控制器 | FCP270、FCP280、ZP70 及更新款 I/A 控制处理器 |
产品介绍
FBM232 P0926GW 是 I/A 系统专用以太网网关型 FBM 卡，作用是打通 DCS 与第三方以太网设备的数据通道，把变频器、PLC、在线分析仪、智能仪表数据转换成 DCS 可识别的内部信号，无需额外独立网关。 坦白讲，早期 I/A 系统原生不兼容以太网外设，这套卡是存量装置改造最简方案。同底座上普通 AI/AO FBM 只能处理硬接线模拟信号，FBM232 依靠可下载协议驱动，一台模块就能收拢一整个交换机下多台设备数据，减少机柜布线数量。对比外置协议转换网关，它直接挂载 DCS 背板，数据同步延迟更低，上位画面、联锁逻辑可直接读取采集点位，不用做二次数据转发。
应用场景与行业案例
痛点切入
我在化工、电厂现场多次碰到老款 I/A 系统新增变频器、在线色谱仪，硬接线点位不够，外置网关又会出现数据断连、联锁响应滞后；南方厂区粉尘、温差大，独立网关故障率偏高，单独维护成本高，原厂配套改造方案只有 FBM232。
典型场景
- 炼油催化装置：对接多台 Modbus TCP 变频调速器，采集电机电流、频率、故障代码进 DCS 联锁。
- 火力发电厂化水车间：接入水质在线分析仪，以太网数据直接参与加药自动调节逻辑。
- 煤化工合成工段：连通罗克韦尔小型 PLC，实现装置间工艺参数互通、负荷联动控制。
- 城市污水处理厂：批量接入智能电磁流量计、溶解氧仪表，单台模块收拢 60 余台测点。
真实案例
某年产 40 万吨 PVC 装置技改新增 12 台螺杆压缩机，原有 DCS 底座无多余硬接线 IO，采购外置网关调试周期超两周。仓库备有 FBM232 P0926GW，直接插入现有空余 FBM 底座，下载 Modbus TCP 驱动，网口接现场交换机，3 天完成全部点位组态，压缩机过载、油温信号直接写入机组联锁，没有出现跨网关数据延迟问题。运维班组后续同步备货两块同型号卡，应对后续新增设备改造。
