产品深度介绍
FBMSVH 是施耐德 Foxboro I/A 系列的高密度、高精度模拟量输入模块，专为化工、电力、油气等流程工业的严苛信号采集设计。提供 8 路差分输入，软件组态兼容 4-20mA/0-20mA 电流、±1V/±5V/0-10V 电压、J/K/T/E/R/S/B/N/C 型热电偶及 Pt100/Cu10 RTD 热电阻，一卡多用，大幅减少备件种类。
采用 16 位 Sigma-Delta ADC，精度达 ±0.05% 满量程 ，共模抑制比 > 120dB，抗干扰能力极强。每通道1500Vrms 隔离，支持 HART 数字通信，可读取智能变送器诊断信息。压铸铝外壳、宽温设计（0°C~+60°C），符合 ISA G3 恶劣环境标准，支持热插拔与冗余成对部署，在线更换不影响系统运行。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | FBMSVH |
| 通道配置 | 8 路差分模拟量输入（AI） |
| 电流输入 | 4-20mA、0-20mA（带断路检测） |
| 电压输入 | ±1V、±5V、1-5V、0-5V、0-10V |
| 温度输入 | 热电偶（J/K/T/E/R/S/B/N/C）；RTD（Pt100/Cu10） |
| A/D 分辨率 | 16 位 |
| 精度 | ±0.05% 量程（23°C±3°C，电压 / 电流） |
| 隔离电压 | 通道间及通道对地 1500Vrms |
| 共模抑制比 | >120dB @ 50/60Hz |
| 输入阻抗 | 电流≤50Ω；电压≥1MΩ |
| 通信 | 支持 HART 协议数字通信 |
| 工作温度 | 0°C ~ +60°C（ISA G3） |
| 供电 | 24VDC ±10%，功耗 < 8W |
| 尺寸 / 重量 | 120×90×40mm / 约 0.5kg |
| 认证 | CE、UL、ISA G3 |
| 状态 | 原厂已停产，库存有限 |

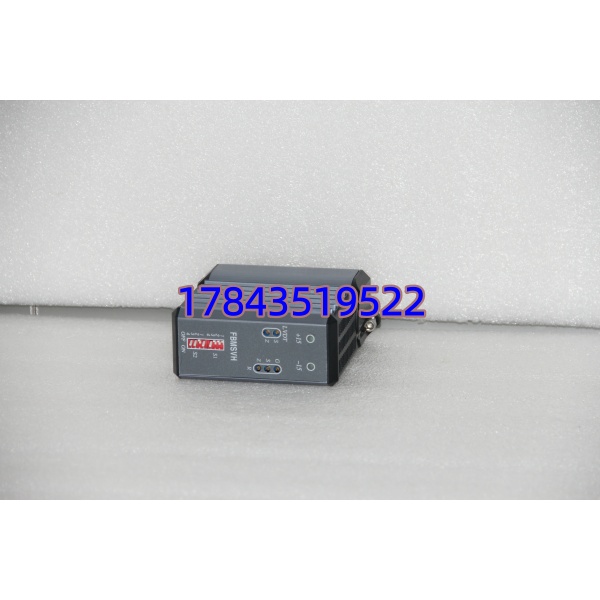

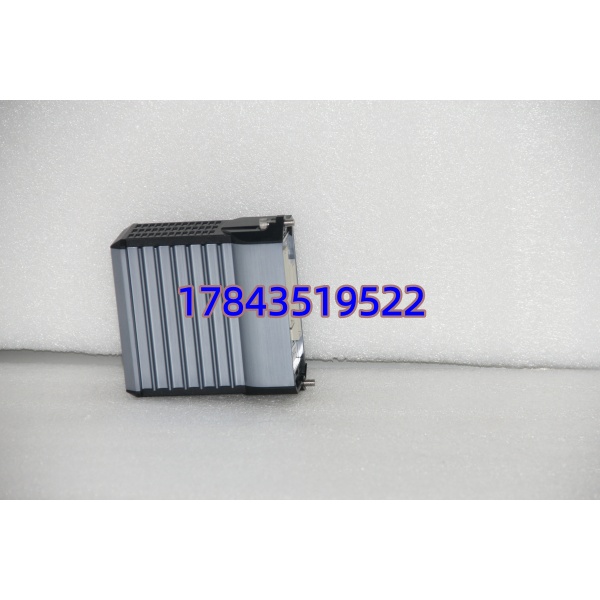

FBMSVH
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认 DCS 系统运行正常，模块更换不影响联锁回路。
- 佩戴防静电手环，在防静电垫上操作，防止静电损坏精密元件。
工具与资料
- PH1 螺丝刀、万用表、标签纸、手机（拍照记录）
- 备份模块配置（量程、滤波、HART 参数）
阶段二：拆卸旧模块（15 分钟）
- 松开面板螺丝，打开前盖，露出 TA 端子排。
- 按标签逐路断开 8 路 AI 信号线缆，做好标记（区分电流 / 电压 / 热电偶）。
- 按压上下锁扣，垂直拔出模块；清洁背板连接器，禁止手触针脚。
阶段三：安装新模块（20 分钟）
- 核对型号 FBMSVH，确认固件版本一致。
- 对准插槽垂直推入，“咔哒” 锁定，拧紧面板螺丝。
- 按原标签恢复接线：
- 电流 / 电压信号接 TA 对应端子，注意正负极；
- 热电偶需补偿导线，RTD 需三线制接线；
- 确认无虚接、错接，端子螺丝拧紧。
自检清单
- 接线类型与组态匹配（电流 / 电压 / 热电偶 / RTD）
- 8 路接线无误、牢固，屏蔽层单端接地
- 模块锁扣到位，面板螺丝拧紧
- 无工具遗留机架
阶段四：上电测试（15 分钟）
- 模块上电，绿灯常亮为正常；红灯闪烁需排查接线 / 配置。
- 系统扫描识别 FBMSVH，核对固件，下载备份配置。
- 逐点测试：
- 电流 / 电压：输入标准信号（如 4mA、20mA），检查 DCS 显示精度；
- 热电偶：接入模拟毫伏信号，验证温度换算准确；
- RTD：接入标准电阻，检查温度显示；
- HART：读取智能变送器型号、诊断信息。
- 连续运行 30 分钟无报警，记录序列号与更换日期。

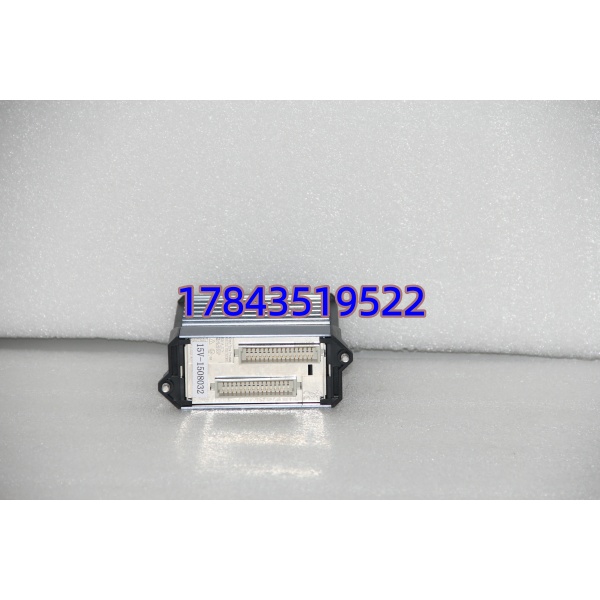

FBMSVH
常见问题解答（FAQ）
Q1：FBMSVH 和 FBM201、FBM202 有什么区别？
A：核心差异在精度、隔离与信号兼容性：
- FBM201：8 路 AI（0-20mA），精度 ±0.1%，无隔离，经济型
- FBM202：8 路 AI（0-20mA），精度 ±0.1%，组隔离，通用型
- FBMSVH：8 路差分 AI，精度 ±0.05%，通道隔离，全信号兼容 + HART，高精度型引脚兼容，可互换，替换后需重新组态信号类型与量程。
Q2：模块读数漂移 / 不准，可能原因？
A：常见 4 类原因：
- 接线问题：热电偶补偿导线错配、RTD 三线制电阻不平衡、屏蔽层双端接地引入干扰
- 信号超量程：输入信号超出模块组态范围，检查变送器量程
- 环境干扰：附近大功率设备启停、接地不良，检查接地与屏蔽
- 配置错误：滤波时间过短、量程设置错误，重新下载正确配置建议先查接线与屏蔽，再核对配置，仍异常联系售后。
Q3：FBMSVH 停产了，后续怎么维护？
A：3 种解决方案：
- 库存采购：全新库存或优质翻新，12/6 个月质保
- 升级替换：更换为兼容的 FBM204E（需重配参数）
- 维修服务：旧模块维修，质保 6 个月，适合预算有限场景
Q4：如何验证 FBMSVH 是原装正品？
A：正品验证：
- 原厂标签 + 序列号，施耐德官网可查出厂记录
- 提供入库检测报告 + 上机测试视频（8 路全信号精度 / 隔离 / HART 全检）
- 翻新件附维修报告，标注更换件与测试数据
Q5：质保与售后政策？
A：全新库存 12 个月质保，翻新件 6 个月（自发货日），保非人为硬件故障。人为损坏（静电、进水、超压）不在质保内。售后流程：联系客服→远程诊断→质保期内免费维修 / 更换。
