描述
产品详情

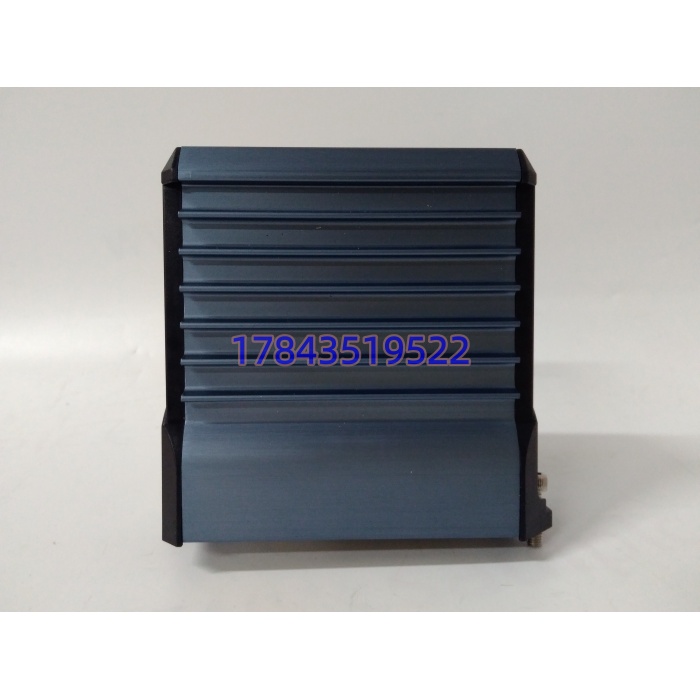

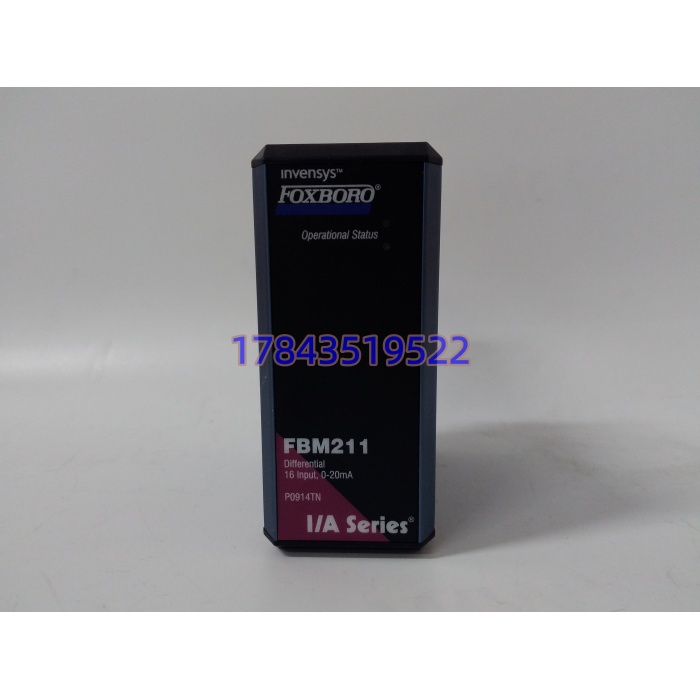

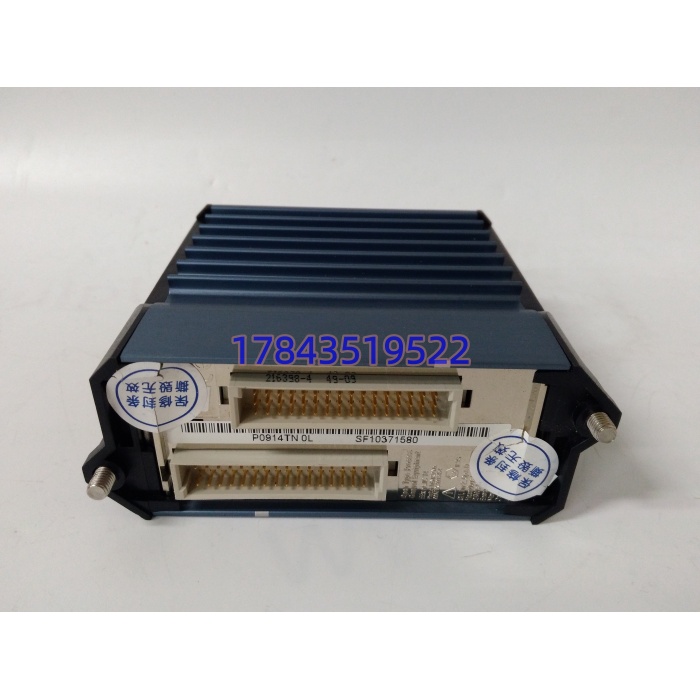

・型号：FBM211・物料编号：P0914TN・品牌：Foxboro 福克斯波罗・系列：I/A Series DCS（200 系列 FBM 底座）
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 完整型号 | FBM211 P0914TN |
| 通道数量 | 16 路直流模拟电流输入 |
| 输入量程 | 0～20.4mA DC，兼容 4～20mA 变送器 |
| 通道隔离方式 | 每 8 通道一组分组电气隔离 |
| 单通道限流 | 最大 33mA，内置过流保护 |
| 测量精度 | 量程 ±0.03%（含线性误差） |
| 通讯总线 | 冗余双路 2Mbps FBM 现场总线 |
| 供电规格 | 24VDC（-10%～+5%） |
| 典型功耗 | 7W |
| 模数转换 | Sigma-Delta 多路采集，积分时间软件可配置 |
| 共模抑制 | 50/60Hz＞100dB |
| 工作环境温度 | 0℃～60℃，无凝露 |
| 环境等级 | ISA S71.04 G3 恶劣工业环境标准 |
| 配套底座 | 200 系列 4 槽 / 8 槽 FBM 模块化底座 |
| 配套端子板 | 外置 TA 端子组件，底座通过电缆转接现场信号 |
| 产品状态 | 原厂停止量产，存量项目依赖库存 / 拆机备件 |
产品介绍
FBM211 P0914TN 是 I/A Series 系统经典高密度模拟输入模块，专门采集压力、流量、液位类 4~20mA 两线制变送器信号。模块搭载 Sigma-Delta 采样电路，通道分为两组隔离，降低外部干扰串扰造成的数据波动；支持双冗余现场总线链路，单条总线故障不影响模块采集功能。
坦白讲，现场经常混淆 FBM211 与 FBM214。FBM211 只支持电流信号，无法直接接入热电偶、热电阻；很多改造项目采购时选错型号。整套 I/A 平台逐步退市，原厂不再生产新模块，板卡内部电容老化是最常见故障。不存在第三方兼容替代品，系统大规模改造工程量很高，大部分工厂选择储备拆机测试合格备件维持装置运行。
应用场景与行业案例
痛点切入：化工、电厂连续工艺装置大量测点依靠 FBM211 采集。模块一旦故障，相关流量、液位、压力测点全部失效，操作人员失去监控依据。多数连续生产线没有停机窗口，备件到货周期直接决定装置风险等级；同时现场电磁干扰强，隔离不足的采集模块容易出现数值跳变。
典型场景
- 石油化工：精馏塔、储罐区压力与液位变送器信号采集
- 火力发电：锅炉汽水系统、脱硝系统模拟量测点采集
- 油气炼化：压缩机、加热炉工艺参数监控
- 水处理行业：大型污水厂、净水厂流量、水质仪表信号接入
真实案例前年处理一家炼化厂 I/A 系统故障，多个液位测点数值随机漂移。初步排查变送器、信号线缆没有异常，更换端子板后故障依旧。锁定机架内一块 模块通道采样不稳定。装置无法短时停机，紧急调用经过通电测试的拆机 备件，利用晚间负荷低谷窗口热插拔更换。模块上机后系统自动下载组态，全部测点恢复稳定。现场经验：FBM 模块老化故障大多先表现为通道跳数，后期发展成通道彻底开路。
