描述
产品深度介绍
艾默生 VE4006P2 是 DeltaV 分布式控制系统（DCS）M 系列的双端口串行接口卡。每个端口独立电气隔离，支持 RS232、RS422/485 半双工 / 全双工模式，可同时连接多台串口仪表、变频器或 PLC。
模块兼容 Modbus RTU、ASCII 等常见协议，波特率覆盖 300–115200bps，适配老旧设备与新系统集成场景。直接插入 DeltaV M 系列 I/O 底座，支持热插拔，背板总线供电，简化机柜布线。
VE4006P2
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | VE4006P2 |
| 品牌 | 艾默生（Emerson） |
| 系列 | DeltaV M 系列 |
| 端口数量 | 2 个独立隔离串口 |
| 接口类型 | RS232、RS422/485 半双工、RS422/485 全双工 |
| 隔离电压 | 端口间及对地≥1500V AC |
| 波特率 | 300/1200/2400/4800/9600/19200/38400/57600/115200bps |
| 数据位 / 校验位 | 7/8 位；偶 / 奇 / 无校验 |
| 每端口数据集 | 16 个（总计 32 个） |
| 供电 | 24VDC（背板取电） |
| 工作温度 | -40℃ ~ +70℃ |
| 防护等级 | IP20 |
| 尺寸 / 重量 | 标准 DeltaV 模块尺寸；约 0.3kg |

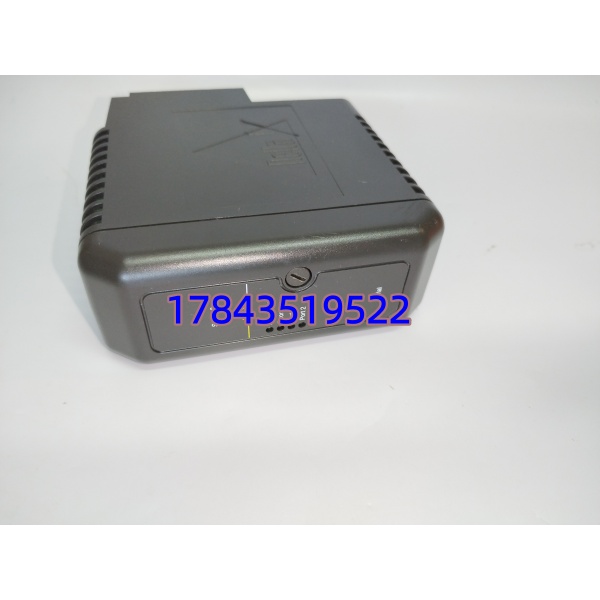

VE4006P2
质量透明化检测流程
- 入库验收：核对原厂装箱单与序列号；检查外观无划痕、无腐蚀；防伪标签官网可查
- 上机功能测试：
- 测试环境：DeltaV M5 系列机架 + 仿真终端
- 通电自检：LED 状态正常，无报错
- 通讯测试：RS485 Modbus RTU 双向通讯稳定
- 隔离测试：1500V AC 耐压 1 分钟无击穿
- 电气参数测试：绝缘电阻 > 10MΩ；接地连续性良好
- 固件验证：读取固件版本并记录，配置参数备份
- 包装出库：防静电袋密封 + 气泡膜 + 纸箱；贴 QC 合格标签
技术避坑指南
- 固件版本不匹配
- 风险：新模块固件过新，与旧控制器通讯超时
- 避坑：替换前读取原模块固件版本；采购时明确版本范围；不符则刷新固件
- 案例：项目更换后 PLC 报通讯超时，经查固件从 V2.8 升至 V3.1，降级后恢复
- DIP 开关配置错误
- 风险：地址冲突、波特率不匹配、终端电阻误设
- 避坑：拍照记录旧模块开关；新模块逐位复刻；总线仅两端设 120Ω 电阻
- 提醒：低级错误高发，拍照核对三遍
- 串口接线错误
- 风险：TX/RX 交叉、屏蔽层两端接地导致干扰
- 避坑：核对接线图；TX 接 RX、RX 接 TX；屏蔽层单端接地
- 警示：RS485 极性接反会导致通讯完全失败
- 静电损坏
- 风险：冬季干燥环境下，静电击穿芯片
- 避坑：全程佩戴防静电手环；在防静电垫操作
- 教训：工程师未戴手环操作，模块通电冒烟，损失超千元

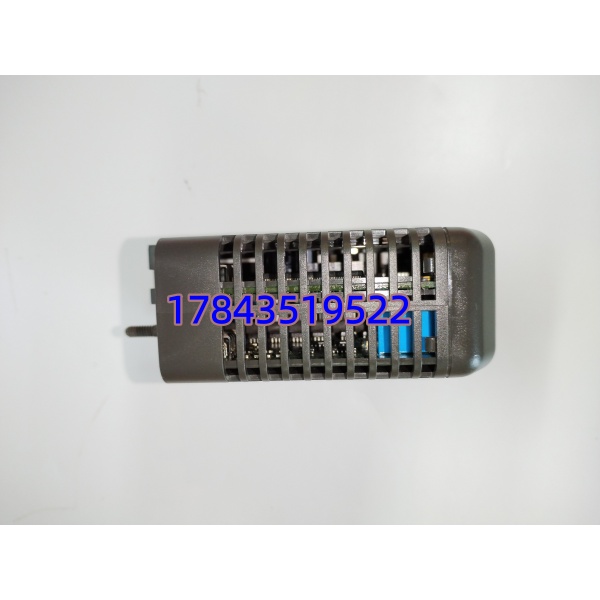

VE4006P2
常见问题解答（FAQ）
Q1：VE4006P2 支持热插拔吗？A：支持。模块设计支持热插拔，更换时无需整机断电，直接插拔即可，不影响其他 I/O 运行。
Q2：能直接替换老款串口卡吗？A：可直接替换 DeltaV M 系列旧款串口卡，背板兼容，配置参数可直接迁移；注意核对固件版本，必要时升级。
Q3：支持哪些通讯协议？A：支持 Modbus RTU、ASCII、自定义串口协议，可连接 PLC、仪表、变频器等第三方串口设备。
Q4：质保多久？是全新原装吗？A：全新原装正品，质保 12 个月。提供原厂序列号、装箱单、测试报告，支持官网核验。
Q5：两个端口可以同时工作吗？A：可以。双端口独立隔离，可同时连接不同协议、不同波特率的设备，互不干扰。
