描述
产品深度介绍
艾默生 RS-232485 是工业自动化常用的隔离型串口转换模块，用于将 RS-232 设备（如老款仪表、PC 串口、PLC 调试口）接入 RS-485 总线网络，实现长距离、强抗干扰的数据传输。
模块自带2.5kV 电气隔离，有效消除地环路干扰，适配 DCS、PLC、HART 仪表、Modbus 网络等场景，在石化、电力、水处理等恶劣工况下长期稳定运行。标准 DIN 导轨安装，即插即用，无需复杂配置。

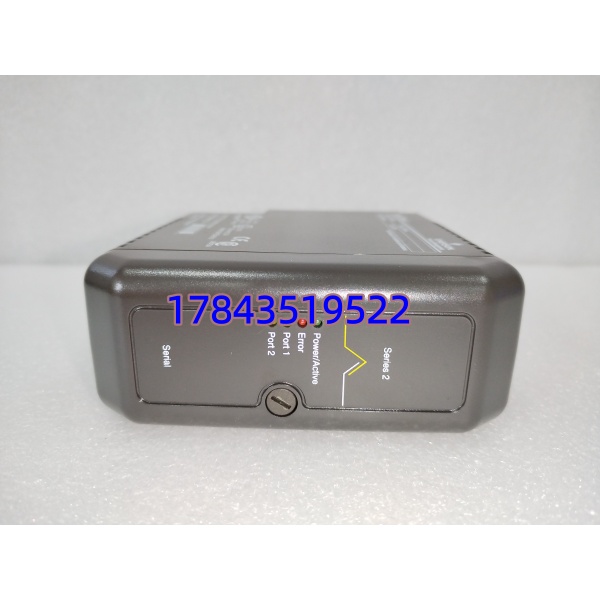

RS-232485
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | RS-232485（RS-232/485） |
| 品牌 | 艾默生（Emerson） |
| 接口 | RS-232（DB9）、RS-485（A/B/GND 端子） |
| 转换方向 | 双向互转（RS232 ↔ RS485） |
| 隔离电压 | 2.5kV（端口间隔离） |
| 通讯模式 | 异步半双工 |
| 波特率 | 300–115200 bps |
| 传输距离 | RS-232 ≤5m；RS-485 ≤1200m |
| 协议支持 | ASCII、Modbus RTU、HART 兼容 |
| 电源 | 24VDC ±10%，功耗≤2W |
| 工作温度 | -40°C ~ +70°C |
| 防护等级 | IP65 |
| 尺寸 | 110mm × 60mm × 35mm |
| 安装方式 | DIN 导轨安装 |

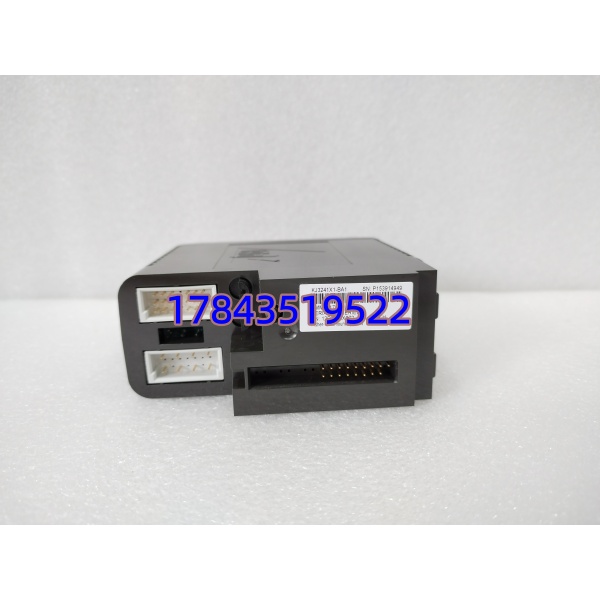

RS-232485
安装与接线指南
阶段一：准备工作（5 分钟）
⚠️ 安全第一
- 断电操作，确认上下游设备已停机
- 防静电手环、十字螺丝刀、万用表
- 拍照记录原有接线与 DIP 开关位置
阶段二：接线端子定义
- RS-232（DB9）：TXD、RXD、GND
- RS-485（端子）：A（+）、B（-）、GND
- 电源：24VDC、GND
阶段三：安装步骤（10 分钟）
- DIN 导轨固定模块，卡扣卡紧
- 接入 24VDC 电源，确认电源灯亮
- RS-232 端接 PC / 仪表串口
- RS-485 端 A/B 线接入总线，长距离末端加 120Ω 终端电阻
- 核对波特率、数据位、校验位与两端设备一致
阶段四：上电测试（10 分钟）
- 上电后 PWR 灯常亮，TX/RX 灯随数据闪烁
- 用串口工具收发数据，确认无乱码、无丢包
- 485 总线下挂多站时，测试轮询通讯正常
自检清单
- A/B 线未接反
- 终端电阻位置正确
- 波特率 / 参数一致
- 无松动接线

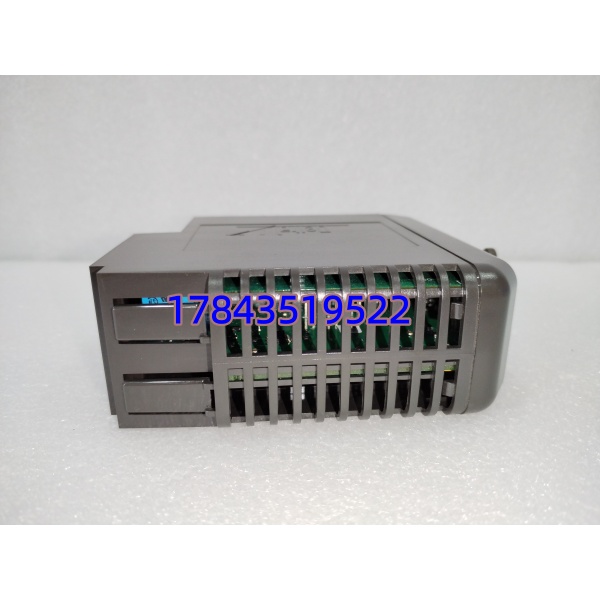

RS-232485
常见问题解答（FAQ）
Q1：需要单独供电吗？A：需要 24VDC 供电，非无源型。供电稳定才能保证隔离与长距离传输稳定。
Q2：和普通 232 转 485 有什么区别？A：艾默生这款带2.5kV 隔离，抗干扰强，支持 HART/Modbus，工业级温度范围（-40~+70°C），适合 DCS / 关键控制回路。
Q3：支持热插拔吗？A：串口支持带电插拔，但建议断电接线，避免静电冲击损坏端口。
Q4：可以直接替换其他品牌转换器吗？A：信号定义标准，可直接替换；但需注意隔离与协议兼容性，艾默生款更适配 Roxar/DeltaV 系统。
Q5：质保多久？A：12 个月原厂质保，非人为损坏免费换新 / 维修，可提供出厂测试报告与序列号查询。
