描述
产品详情
・型号：1C31125G02・品牌：Emerson（Westinghouse 西屋）・系列：Ovation DCS 控制系统
| 参数项 | 参数值 |
|---|---|
| 通道配置 | 16 通道数字输出 DO |
| 负载规格 | 24VDC，单通道 0.5A，模块总输出≤4A |
| 保护功能 | 通道短路自动限流、过载保护，故障消除自动恢复 |
| 状态指示 | PWR 电源、COM 通讯、CHx 通道、ERR 故障 LED 指示灯 |
| 总线 | Ovation 私有 I/O 背板总线 |
| 功耗 | 小于 10W |
| 工作温度 | -20℃ ~ +70℃，机柜 IP20 安装，无凝露 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%‑95% 无冷凝 |
| 故障高发器件 | 输出驱动芯片、板载电解电容、背板金手指、通道保险 |
| 生命周期 | 原厂停产，Last‑time‑buy 已截止，无全新原厂期货，仅拆机 / 翻新备件 |
| 静电要求 | 拆装必须佩戴防静电手环，卡件对静电敏感 |
产品介绍

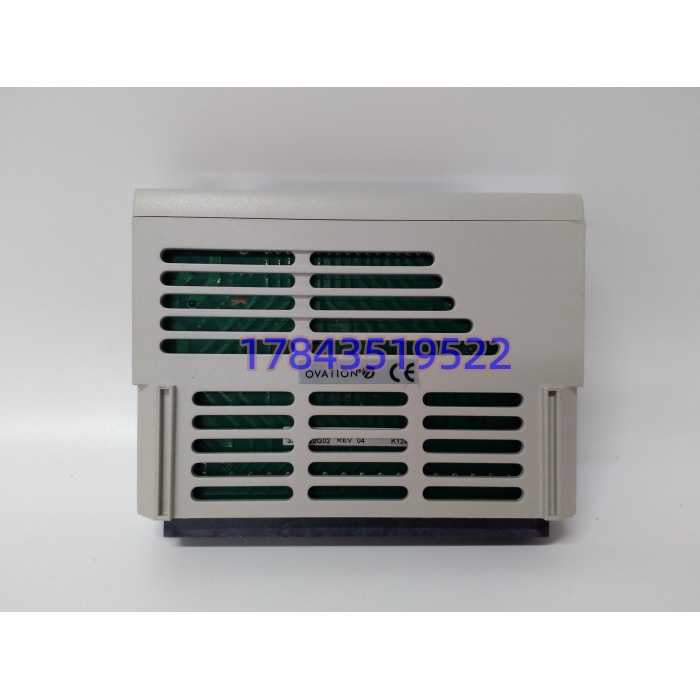

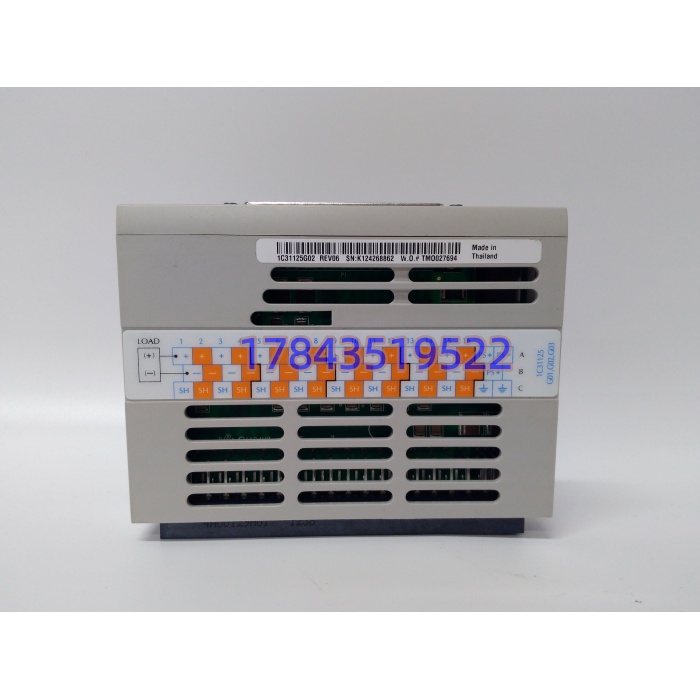

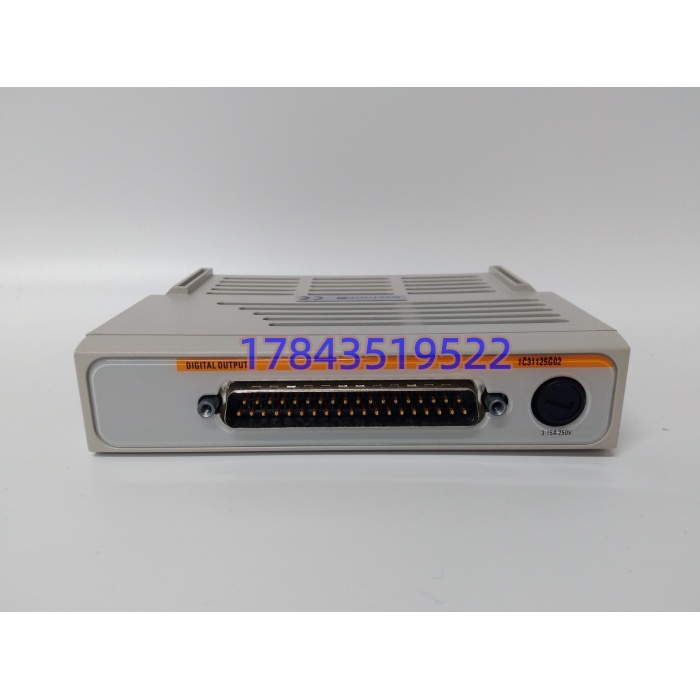

1C31125G02 是 Ovation 系统经典 16 路数字输出卡，广泛用于火电、化工装置，用来驱动泵阀继电器、声光报警、设备启停指令，卡件可上报通道开路、短路故障至 Ovation 操作员站，方便运维定位现场回路问题。
坦白讲，这块卡件服役周期普遍超过 12 年，现场很多故障不是卡件彻底损坏，个别输出通道击穿失效，其余通道还能正常工作，容易被运维忽略。不能随便拿其他 Ovation DO 卡直接盲替换，需要核对固件版本、底座匹配关系。很多现场问题是现场负载短路，把卡件通道打坏，优先排查外部回路，不要直接更换卡件。卡件本身不存储工程程序，组态全部保存在 Ovation 控制器内部。
应用场景与行业案例
痛点切入：我在现场遇到过，现场电磁阀线圈短路，击穿 DO 模块部分通道；装置运行时只有部分测点报故障，其余输出正常，容易误以为是现场回路问题。机组检修窗口很短，一旦多通道失效，会直接影响设备启停联锁，整套 DCS 暂无改造计划，只能储备同型号备件轮换。
典型场景：
- 火电机组 Ovation DCS：锅炉辅机、化水系统泵阀启停输出、报警灯驱动。
- 化工石化装置 DCS：电磁阀、继电器联锁输出。
- 自备电厂、垃圾焚烧电厂：存量 Ovation 系统 I/O 机柜。
- 油气处理工厂：工艺开关量控制输出。
真实案例：某热电厂 Ovation 系统，1C31125G02 有 3 路输出通道失效，操作员站报通道故障，其余 13 个通道工作正常。排查确认现场电磁阀线圈短路造成通道击穿。采购拆机经过联机测试的 1C31125G02 备件，停电窗口内防静电更换卡件，核对背板底座，做全部通道强制输出校验，现场回路修复后，整套 I/O 站恢复正常。后续把该型号纳入备件清单，大修时对在用卡件做通道抽检。
