产品深度介绍

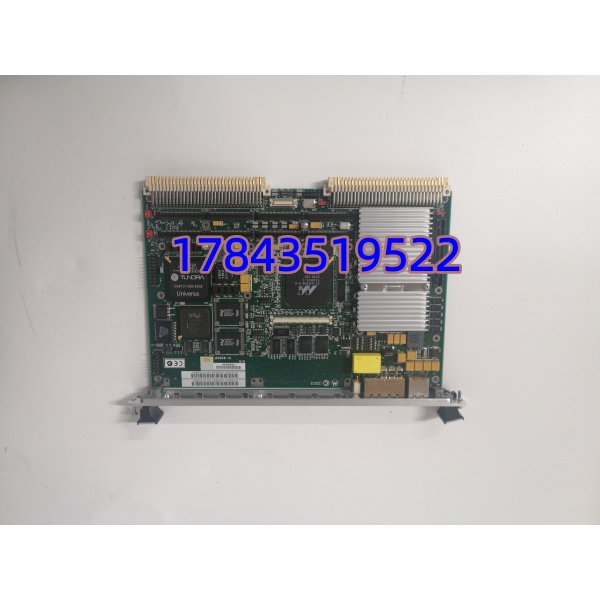

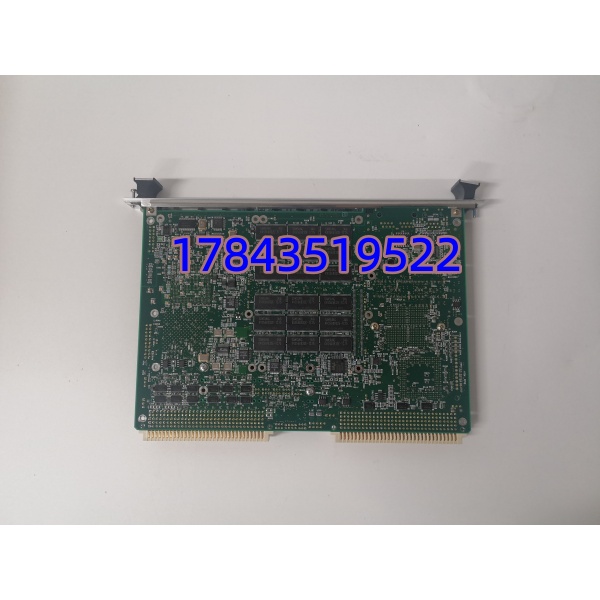

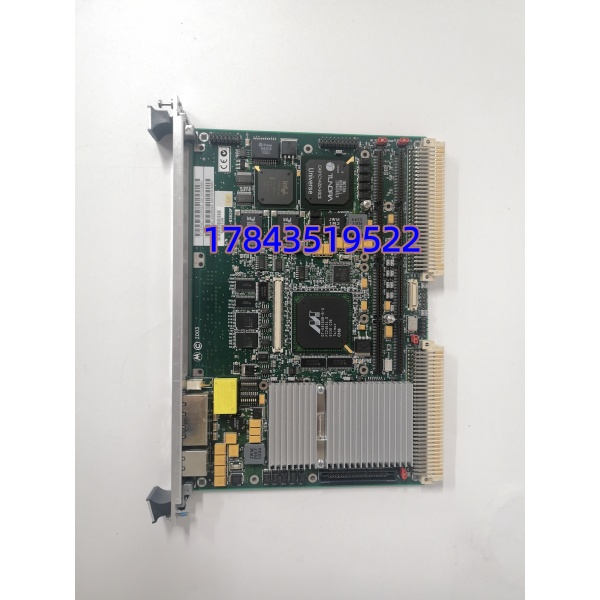

MVME5500 是艾默生承接原摩托罗拉研发的旗舰级 6U VME64 单板计算机，采用 MPC7455 PowerPC 处理器搭配 AltiVec 矢量协处理器，单槽位实现均衡算力、内存与高速 I/O 架构，可直接兼容传统 MVME5100、MVME2400 系列老旧 VME 机架，降低系统升级改造成本。板载 ECC 纠错内存、双独立 64 位 PCI 总线与两路 PMC 扩展插槽，前面板集成千兆 + 百兆双以太网、多路 RS232/422 调试串口，支持 CompactFlash 固态存储系统镜像，原生适配 VxWorks、嵌入式 Linux 实时操作系统。整机 – 40℃~+85℃宽温加固设计，具备抗振动、抗电磁干扰能力，多用于燃气轮机控制、轨道交通信号、军工测控、医疗成像等高可靠连续运行场景，是存量 VME 系统主控故障替换主流备件。
关键技术规格
| 参数项目 | 详细参数 |
|---|---|
| 核心处理器 | MPC7455 PowerPC，主频 1GHz，内置 AltiVec 128 位协处理器 |
| 缓存配置 | L1 32K 指令 / 32K 数据、L2 512KB、板载 2MB L3 缓存 |
| 运行内存 | 标配 512MB PC133 ECC SDRAM，可扩展至 1GB |
| 本地存储 | 40MB 板载 Flash，外置 CompactFlash 程序卡插槽 |
| 背板总线 | VME64（VITA1），支持 A32/D64、2eSST 高速传输 |
| PCI 扩展 | 双独立 64 位 33/66MHz PCI 总线，双 PMC-X 扩展槽 |
| 网络接口 | 1 路千兆 10/100/1000Mbps + 1 路百兆 10/100Mbps 以太网 |
| 串行接口 | 2 路 RS232/422 DB9 调试串口，MotLoad 固件调试 |
| 供电规格 | VME 背板 + 5V、3.3V、±12V 直流，整机最大功耗 22W |
| 工作温区 | -40 ℃ ~ +85 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 机械尺寸 | 标准 6U VME 单槽板卡，适配 13/21 槽通用 VME 机箱 |
| 适配系统 | VxWorks、MontaVista Linux、RTEMS 实时系统 |
| 固件 | MotLoad 监控固件，支持上电自检 MBIT 诊断 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核验原厂装箱单据、进口入库记录，机身 MVME5500 型号编码一一匹配
- 防伪识别：PCB 丝印、机身激光序列号完整清晰，无打磨、重喷序列号、翻新补漆、二次焊接痕迹
- 外观检查：金属散热片无磕碰变形、VME 背板针脚无弯折、前面板网口串口无变形、电路板无受潮腐蚀、电容无鼓包
- 附件核对：原厂操作手册、配套 CF 卡、端子卡扣、产品合格证齐全
2. 上机功能测试
测试平台：标准 21 槽 VME 测试机架，配套 PMC 网卡、VxWorks 仿真调试电脑测试项目：
- 背板 5V/±12V 上电自检，MotLoad 固件完整输出自检日志，无硬件告警
- ECC 内存全容量读写校验，无内存报错、校验失效
- 双千兆 + 百兆网口满流量传输 24 小时，无丢包、断连
- 两路 PMC 插槽交替挂载扩展卡，总线通讯稳定无冲突
- VME64 总线全槽位扫描读写，2eSST 高速传输带宽达标无数据偏移
- 连续 24 小时满载实时运算老化，温升、CPU 负载指标符合原厂标准测试完成出具纸质质检报告，全程录制测试视频可发给客户核对
3. 电气参数测试
- 500V 摇表绝缘电阻测试，电路板对地绝缘阻值大于 10MΩ
- 背板各路供电回路导通检测，过流保护阈值校验匹配原厂标准
- 串口、网口通讯隔离耐压测试，无信号串扰、漏电
4. 固件与配置验证
- 读取出厂 MotLoad 固件完整版本号，拍照存档区分批次
- 测试 J 系列跳线总线模式、固件写保护切换功能正常
- 备份出厂默认 VME 总线地址、以太网 IP、内存基准配置
5. 最终质检与包装
质检人员签字确认全部测试项合格；单板机单独密封原厂防静电袋，外层加厚气泡膜包裹防护，硬质工业防静电纸箱封装；箱体粘贴 QC 合格标签，标注测试日期、机身完整序列号
