描述
关键技术规格
该套件由两个主要硬件组成：
一、MVME6100 单板计算机 (核心板)
| 参数项 | 规格说明 |
|---|---|
| 处理器 | Motorola/Freescale MPC7457 PowerPC，带AltiVec协处理器 |
| 主频 | 1.267 GHz（部分版本为1 GHz） |
| 内存 | 最高2 GB 板载 DDR ECC SDRAM |
| 闪存 | 128 MB（分两个64MB组） |
| VME总线 | 2eSST协议，传输速率320 MB/s |
| PMC插槽 | 2个，支持33/66/100 MHz PMC-X标准 |
| 以太网 | 双千兆以太网接口 (10/100/1000BASE-T) |
| 串口 | 2个异步RS-232串行端口 |
| USB | 2个USB 2.0端口 |
| SATA | 2个SATA接口 |
| CompactFlash | 1个CF卡插槽 |
| 尺寸 | 6U VMEbus标准卡 |
| 工作温度 | -40°C 至 +85°C（工业宽温） |
| 操作系统 | VxWorks, Linux, QNX, Integrity |
二、PMCSPAN 扩展模块
| 参数项 | 规格说明 |
|---|---|
| 功能 | PMC插槽扩展/通信接口模块 |
| 扩展能力 | 单模块提供2个PMC插槽，双模块堆叠可扩展至4个 |
| 通信协议 | Modbus、Profibus、Foundation Fieldbus、Ethernet/IP、OPC |
| 接口 | 2×以太网、1×RS-232/485串口，可选光纤接口 |
| 供电 | 24V DC，典型功耗约5W |
| 热插拔 | 支持冗余配置与热插拔 |
| 尺寸 | 约120×90×50 mm（PMC标准） |
| 重量 | 约300g |
产品深度介绍

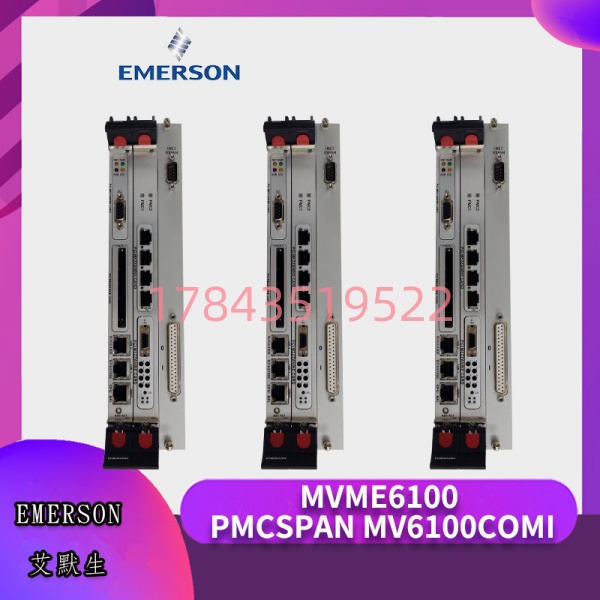

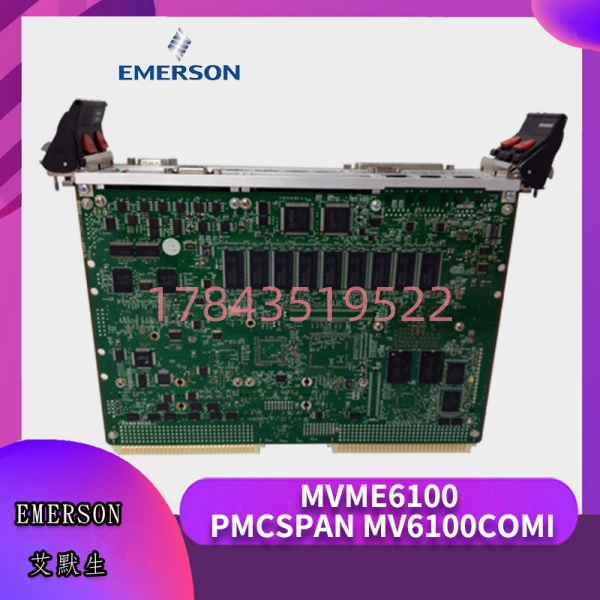

EMERSON MVME6100-PMCSPAN-MV6100COMI 是艾默生（原Motorola计算机事业部）面向高可靠性嵌入式应用推出的VME总线单板计算机套件。这不是PLC，也不是DCS的I/O模块——这是一块6U规格的VME工业主板，说白了就是一台能插进VME机箱的计算机。
MVME6100系列在VME总线生态里算得上是经典产品。核心是Freescale（原Motorola）的MPC7457 PowerPC处理器，跑1.267GHz，带AltiVec协处理器——这个协处理器专门做向量运算，处理雷达信号或图像数据时比普通CPU快不少。2GB的ECC内存能自动纠错，在核辐射环境（比如高海拔或太空）下不会因为单比特翻转就死机。
VME总线很多人不太熟悉，但在军工、电信、高能物理这些领域，VME的地位跟PLC在工厂里差不多。它的机械结构结实——有导轨、有固定螺栓，插在机箱里卡车碾过去都不会松。MVME6100支持2eSST传输协议，VME背板带宽能到320MB/s，在当年的嵌入式板卡里算快的。

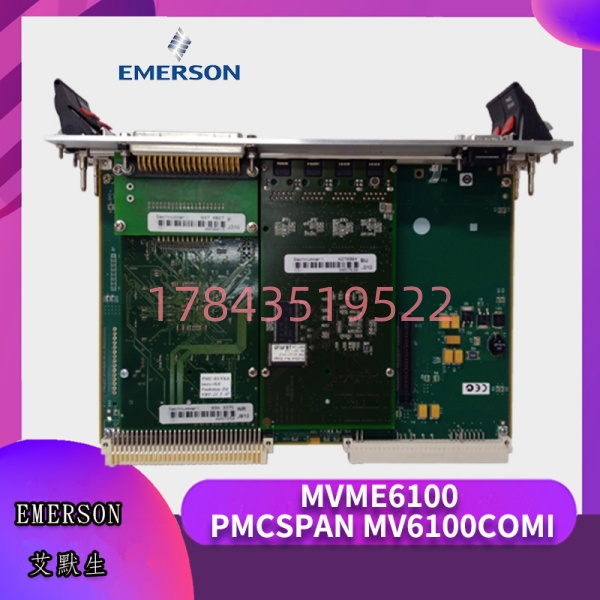

PMCSPAN模块是这套组合的另一半。MVME6100主板上已经有两个PMC扩展槽，再加PMCSPAN又能多两个，总共能插4块PMC子卡。PMC是PCI Mezzanine Card的缩写，可以理解为VME时代的“扩展卡”——你想加光纤通信、加CAN总线、加ADC采集，买对应功能的PMC卡插上去就行。PMCSPAN本身还集成了Modbus、Profibus这些工业协议，不用额外买卡。
说几个实在的问题：
第一，这玩意儿停产了。Motorola的计算机业务几经转手——先卖给艾默生，艾默生又把嵌入式计算业务卖给了Artesyn。现在要找原厂技术支持，基本不可能。买二手板卡，驱动是个大坑——VxWorks 5.5和VxWorks 6.x的BSP不通用，Linux内核版本也有要求。
第二，别买错了版本。MVME6100有不同的后缀——主频有1GHz和1.267GHz两种，内存从256MB到2GB不等。买回来发现跑不动原来的应用程序，那就尴尬了。
第三，部分渠道把这东西描述成“64通道数字量输出模块”，那是产品归类错误。是计算机主板，不是I/O卡。如果供应商这么说，要么是他不懂，要么是他在卖别的东西。
应用场景与行业案例
一、工程痛点：老旧VME系统的备件困境
去年接触过一个研究所的项目。他们有一套十多年前的雷达信号处理系统，核心就是两块板卡。其中一块出了故障——电源短路，板子上一个电容炸了。
问题是，这套系统是跟整机一起做定型鉴定的，换别的板卡要重新做电磁兼容和环境试验，周期至少半年。用户等不了。最后从备件商那里调了一块同型号的，用原来的CF卡启动，VxWorks镜像一加载，系统恢复。
这件事后来有个教训：VME系统用的CF卡和板卡本身一样重要。新板卡启动不了，往往不是板卡坏了，是CF卡里的BootROM版本和板卡固件不匹配。
二、典型应用场景
- 军工/航空航天 – 雷达与信号处理
VME总线最早就是为军用嵌入式系统设计的。的AltiVec协处理器做FFT（快速傅里叶变换）效率很高，适合雷达回波信号处理。工作温度-40°C到85°C，机载、舰载环境都能扛。 - 电信核心网 – 信令处理
老一代的程控交换机、基站控制器很多跑在VME平台上。的双千兆网口和PCIe接口，在当年算是高带宽配置。 - 高能物理实验 – 数据采集
CERN（欧洲核子研究中心）的不少实验系统用过MVME系列板卡。VME总线的实时性好，触发器信号延迟可以做到微秒级。 - 工业自动化 – 高端机器控制
半导体设备、PCB钻孔机、医疗影像设备（CT/MRI），这些对计算性能和确定性响应有要求的场景。PMCSPAN扩展的Profibus/Modbus接口可以直接挂现场设备。 - 轨道交通 – 列车控制系统
欧洲列车控制系统（ETCS）的车载ATP（自动防护）单元，部分采用VME架构。的宽温和抗振指标符合铁路标准。
采购注意事项与技术避坑
1. 确认产品完整配置 ❗
-PMCSPAN-MV6100COMI 是一个套件，包含：
- 单板计算机
- PMCSPAN扩展模块
- （可选）PMC子卡
采购前确认：
- 你要的是整机还是只是板卡？
- PMCSPAN模块是否包含在内？
- 是否带CF卡？CF卡里有没有操作系统和驱动？
2. 固件/驱动版本匹配 ❗
这是最大的坑。支持多种操作系统，但不同版本的BSP（板级支持包）不通用：
| 操作系统 | 常见版本 | 注意事项 |
|---|---|---|
| VxWorks 5.5 | 老系统常用 | 需要对应版本的BSP，不支持SMP |
| VxWorks 6.x | 中期版本 | BSP与5.x不兼容 |
| Linux | 2.6内核 | 需要特定的内核补丁 |
| Integrity | Green Hills | 军工项目常用，驱动闭源 |
采购前确认原系统的OS版本和BSP版本，否则买回来板卡能通电，但跑不起来。
3. 关于“64通道数字量输出”的描述 ❗
部分备件网站将-PMCSPAN-MV6100COMI描述为“64通道数字量输出模块，每通道2A，24V DC”。这个描述与VME单板计算机的实物严重不符。
可能的原因：
- 该型号确实存在不同的配置变体（带PMC数字量输出子卡）
- 网站产品信息录入错误（将不同产品混为一谈）
建议：以实物标签和照片为准。如果供应商发的照片是一块带VME连接器的大板子，那肯定不是数字量输出模块。
4. VME机箱与背板兼容性
是6U VME板卡，需要配6U的VME机箱。确认：
- 机箱背板是否支持VME64（5排针）还是老VME（3排针）
- 槽位是否有足够的散热空间（PowerPC发热不小）
- P0/J0连接器是否用于附加功能（某些应用需要）
5. 停产状态与替代方案
系列已停产多年。原厂支持周期已结束。
替代方案：
- Artesyn（原Motorola嵌入式计算业务）的后续产品，如MVME8100系列（搭载Intel处理器）
- Aitech、GE 等厂商的VME板卡
- 但注意：换品牌意味着换BSP、换驱动，软件工作量不小
如果老产线必须维持现状，建议一次采购2-3块作为冷备。
6. 渠道建议
市面上多为二手或翻新件。采购时要求：
- 实物照片（正反面，标签清晰）
- 上电测试报告（至少能启动到BootROM）
- 质保期（建议3-6个月）
- 如果是带CF卡的，确认卡内数据已清空或可保留原配置
型号识别清单
拿到实物后，按这个清单核对：
| 检查项 | 确认内容 |
|---|---|
| 板卡正面标签 | 型号是否为-xxxx（注意后缀） |
| 处理器型号 | MPC7457还是MPC7448？ |
| 内存容量 | 256MB/512MB/1GB/2GB？标签或芯片上可看 |
| PMC插槽 | 板载2个，PMCSPAN额外扩展 |
| CF卡 | 是否带卡？卡内系统版本？ |
| 外观 | 电容有无鼓包、金手指有无氧化 |
一句话总结：-PMCSPAN-MV6100COMI是VME总线的高性能单板计算机套件，PowerPC 1.267GHz + 2GB ECC内存，军工/电信/高能物理领域的老兵。已停产，采购时注意OS驱动版本匹配，别买成“数字量输出模块”——那是网站误归类。如果老系统跑在VxWorks上，确认BSP版本再下单，否则板子能点亮但系统起不来。
