描述
产品详情

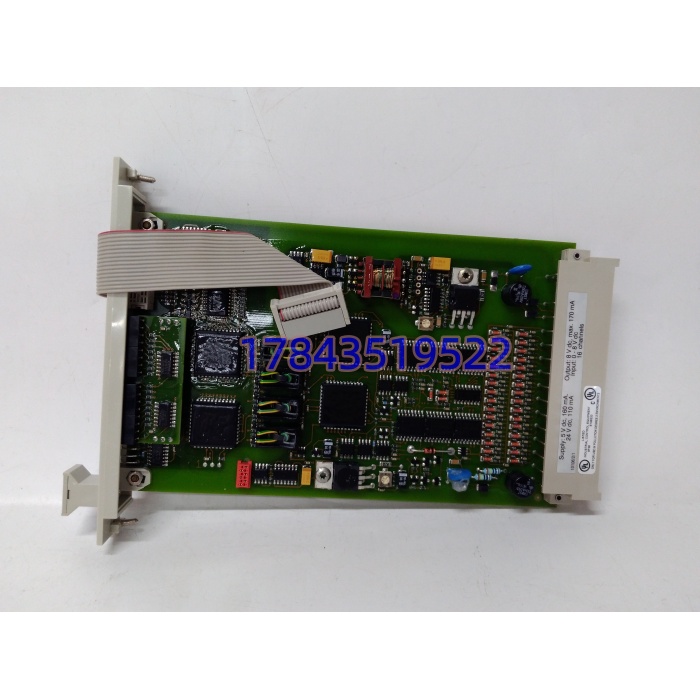

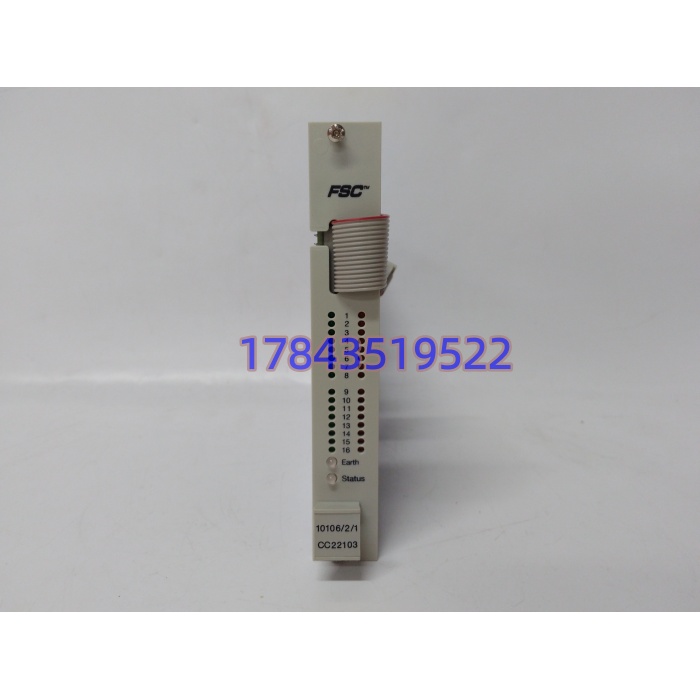

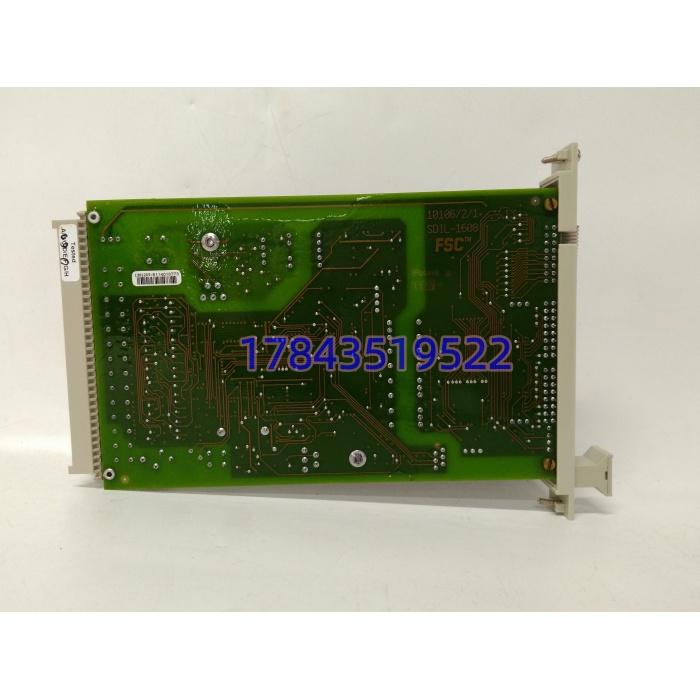

・型号：CC22103（物料编号 1010621）・品牌：Emerson（原霍尼韦尔 FSC）・系列：FSC SIS 故障安全联锁系统
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件型号 | CC22103，物料号 1010621 |
| 通道配置 | 16 通道数字量输入 DI |
| 现场输入 | 24VDC，110mA 输入回路 |
| 板载供电 | 5V DC 180mA；8V DC 最大 170mA |
| 系统总线 | FSC 内部安全背板总线 |
| 诊断能力 | 通道断线、短路故障诊断，LED 通道状态指示灯，故障安全报警上报控制器 |
| 安装形式 | FSC 专用机架插槽安装，配套扁平排线连接前适配器 |
| 工作温度 | 0℃ ~ +60℃（控制柜内，需核对原厂手册） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 防护等级 | IP20，机柜内部使用 |
| 生命周期 | 原厂永久停产，无全新原厂订货渠道 |
产品介绍
CC22103（1010621）是 FSC SIS 系统的 16 路安全数字输入卡，专门采集现场压力开关、液位开关、火焰检测器、ESD 按钮等安全开关信号，卡件自带通道级故障诊断，能够识别回路断线、短路，满足故障安全要求，广泛用在炼化、化工装置 ESD 和火气系统内。必须搭配 FSC 机架与扁平排线适配器使用，不能单独运行。
坦白讲，现场踩坑点：FSC 系列外观相似卡件非常多，只看外形不能混用；不同硬件版本固件存在差异。市面几乎没有全新原装，以拆机备件为主；高频故障：排线接口氧化、板上电容老化、输入回路光耦损坏；面板 LED 点亮不等于全部通道诊断功能正常。
应用场景与行业案例
痛点切入：我在现场遇到过，这块安全输入卡一旦故障，16 路安全开关信号全部失效，ESD 联锁失去现场检测信号，装置只能降负荷或者做安全停车。大量老炼化、化工装置还在运行 FSC 系统，原厂早已停止技术支持，只能依靠拆机备件维持运行。备件版本、固件不匹配，硬件能插入机架，但是 SIS 系统报硬件不兼容，联锁逻辑无法正常使用。
典型场景
- 石化炼化厂 FSC‑ESD 安全联锁系统：紧急停车按钮、压力 / 液位开关信号采集。
- 化工罐区火气系统：火焰、烟雾、可燃气开关量检测。
- 油气处理终端 SIS 系统：老款 FSC 安全系统存量维护。
- 化肥厂合成装置：安全联锁开关信号采集。
真实案例某炼化车间 FSC 系统 CC22103 部分通道报回路故障，联锁信号异常。库房拿一块外观近似 FSC 拆机卡直接上机，机架可以识别，但固件版本不匹配，SIS 系统报硬件不兼容，联锁通道全部旁路。更换 CC22103（1010621）匹配版本备件，核对物料编号，下载系统硬件组态，完成单通道回路测试，16 路安全输入全部恢复正常。事后运维定规矩：FSC 安全 I/O 备件入库，严格核对 CC22103+1010621 完整物料号，确认硬件版本，备件上机前做完整回路测试。
