描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 / 部件号 | A6500-CC；9199-00120 |
| 适配系统 | Emerson AMS 6500 ATG 机械保护系统 |
| 机架槽位 | 3U、单槽位（12TE 宽），适配 A6500-SR 机架 |
| 通讯接口 | 以太网 RJ45：10/100 Mbps；RS485；USB 2.0（本地配置） |
| 支持协议 | Modbus TCP/IP、Modbus RTU、OPC UA |
| 供电 | 24V DC（背板供电），双冗余输入 |
| 功耗 | ≤4W |
| 工作温度 | -20℃ ~ +70℃（强制冷却） |
| 存储温度 | -40℃ ~ +85℃ |
| 冗余能力 | 支持双通讯卡冗余，故障自动切换 |
| 功能特性 | 热插拔、SNTP 时间同步、自诊断、SD 卡数据存储 |
| 合规标准 | API 670 |
| 重量 | 约 170g |
品深度介绍

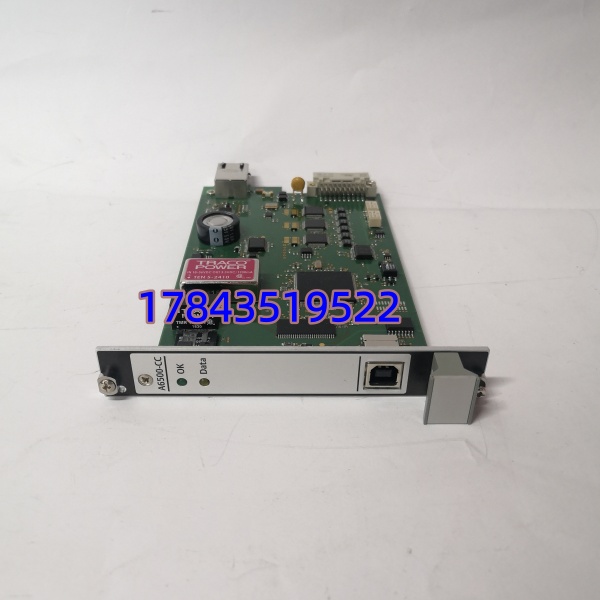

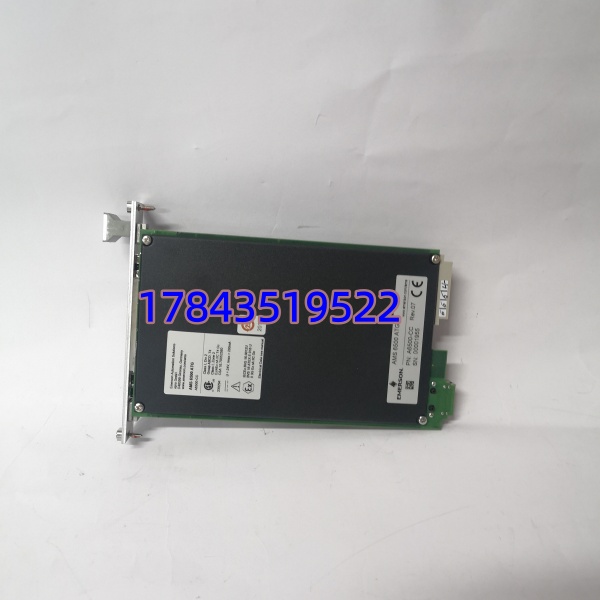

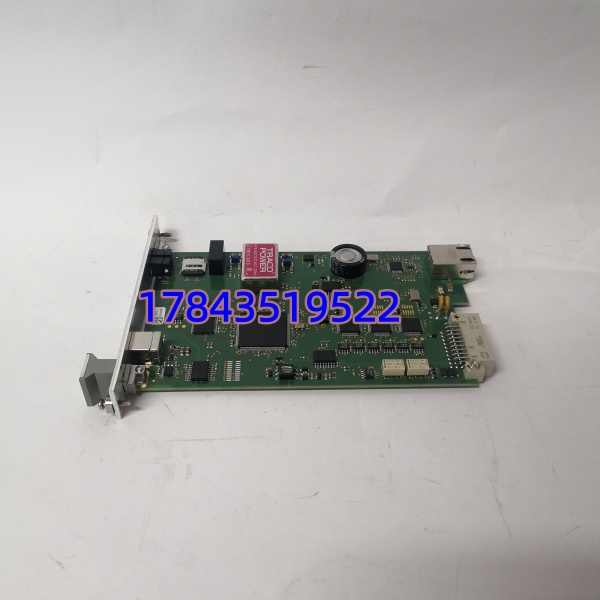

EMERSON A6500-CC（9199-00120）是 AMS 6500 ATG 系统的核心通讯网关模块，负责采集所有监测卡件（振动、位移、转速、键相等）的数据，通过以太网 / 串口对外提供标准化通讯，同时承担系统配置、远程诊断与机架管理功能。
模块采用 3U 半高设计，占用单槽位，支持热插拔，在线更换不影响系统运行；支持双卡冗余配置，确保通讯链路不中断，满足关键机组高可用要求。内置 SD 卡可存储历史数据与预测性维护信息，支持 SNTP 网络对时，保证多设备时间一致性Emerson。作为 API 670 标准合规设备，广泛用于汽轮机组、离心压缩机等关键旋转机械的保护与状态监测Emerson
应用场景与行业案例
工程痛点描述
关键旋转机械（汽轮机、压缩机）需实时振动 / 状态数据上传 DCS/SCADA；传统系统通讯接口单一、速率低、冗余差，易出现数据中断；老旧系统配置复杂、远程维护难，亟需高性能、多协议、冗余可靠的通讯网关。
典型应用场景
- 电力行业 – 汽轮发电机组上传轴振、偏心、胀差、转速数据至 DCS，实现远程监控与联锁保护，支撑故障诊断与预测性维护。
- 石油化工 – 离心压缩机 / 丙烯机组多协议数据集成，实时监测转子振动与轴向位移，避免喘振、轴弯曲，保障连续生产。
- 冶金行业 – 高炉鼓风机 / 烧结主抽风机恶劣工况下稳定通讯，上传振动与温度数据，支撑设备健康管理，减少非计划停机。
- 油气输送 – 管道压缩机站远程监测机组状态，数据上传 SCADA，异常及时预警，保障输送安全。
- 工业驱动 – 大型电机 / 发电机振动与轴承状态数据集成，支撑动平衡校正与故障分析，延长设备寿命。
真实案例
案例：某石化公司压缩机站系统升级某石化 4 套离心压缩机原用老旧通讯模块，数据延迟大、频繁中断，DCS 无法实时监控，多次因通讯故障导致保护误动，停机损失大。
更换 A6500-CC（9199-00120） 双冗余通讯卡后：
- 支持 Modbus TCP/OPC UA，数据上传延迟 < 100ms，无中断；
- 双卡冗余，单卡故障自动切换，通讯零中断；
- 热插拔设计，在线更换无需停机，维护效率提升 80%；
- 远程配置与诊断，故障定位时间缩短 70%；
- 连续运行 18 个月，零通讯故障，保障机组满负荷运行。
维护经理反馈：“A6500-CC 是关键机组的通讯中枢，稳定、冗余、易维护，解决了老系统的通讯痛点。”
