描述
产品详情
・型号：5X00489G01
・品牌：Emerson（原 Westinghouse 西屋）
・系列：Ovation DCS
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 部件全称 | Ovation Power Distribution Board 5X00489G01 |

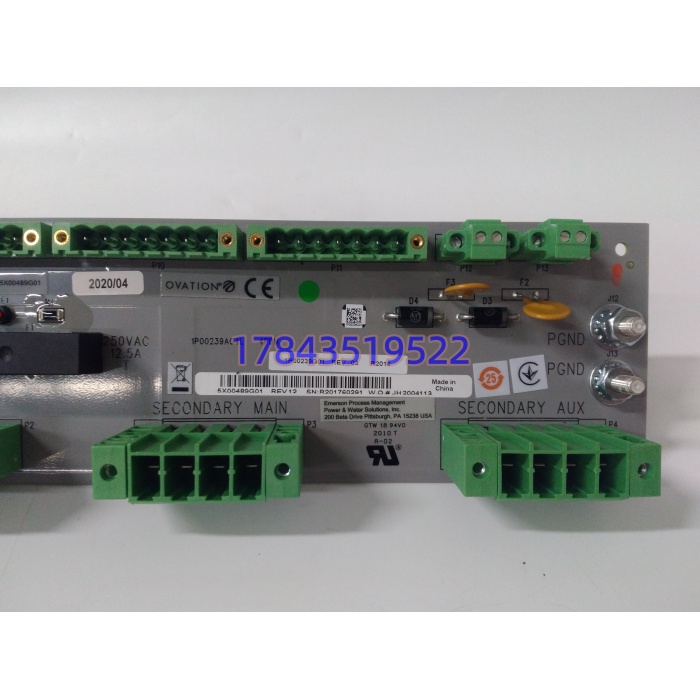

| 供电架构 | SECONDARY MAIN / SECONDARY AUX 双路电源接入 |
| 接线方式 | 螺钉紧固绿色插拔端子 |
| 安装形式 | Ovation 机柜标准水平安装 |
| 适用系统 | Ovation 1C 系列控制器、I/O 机柜供电回路 |
| 标识端子 | PGND 保护地、功率母线接线位 |
| 版本标识 | 硬件 REV 版本以实物标签为准 |
| 工作环境温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%~95%，无冷凝 |
| 原产地 | 泰国（实物标签核实） |
产品介绍
5X00489G01 是 Emerson Ovation DCS 配套电源分配底板，作为机柜供电链路中间转接载体，负责将两路外部供电引入机柜内部，分配至控制器与 I/O 模块电源回路。板载多组独立端子，区分主电源、辅助电源、保护接地回路，规范机柜布线。
老款 Ovation 改造项目经常容易忽略这块底板，很多故障根源不是电源模块本身，而是底板端子氧化、虚接。对比普通端子排，原厂底板自带预设功率回路走线，满足电厂 DCS 系统 EMC 要求，不建议直接用通用端子排替代，容易引发干扰、电压跌落问题。
应用场景与行业案例
坦白讲，电厂 DCS 机柜里电源回路虚接引发的跳闸，大半都出在供电端子底板上。端子长期受热氧化，负载波动时出现间歇性失电，故障复现难度很高。
- 火电单元机组 Ovation 控制柜，作为控制器机柜电源分配载体，双路冗余供电布线必需部件。
- 燃气联合循环电厂 DCS 改造项目，旧机柜备件替换，保证原有供电布线接口完全匹配。
- 化工炼化装置 Ovation 系统，冗余供电回路改造，维持原有机柜接线布局，减少改线工作量。
- 污水处理厂大型 DCS 扩容项目，复用原有机柜供电架构，直接兼容现有电源模块。
真实案例：某 300MW 火电厂 #2 机组 Ovation 控制器频繁闪断，巡检多次找不到根源。停机检修逐段排查供电线路，发现 5X00489G01 主电源端子受热松动，接触面氧化形成间歇断路。更换全新底板，重新紧固所有端子，后续两年没有再出现同类闪断。现场工程师总结：供电底板属于低关注度高风险备件，很多单位备件清单里经常漏掉。
