描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 通道配置 | 2 路 AI（输入）+ 2 路 AO（输出） |
| 信号范围 | 4-20mA（兼容 0-10V，需配置） |
| 测量精度 | ±0.1% 满量程 |
| 供电电压 | 24V DC ±10% |
| 功耗 | ≤2 W |
| 工作温度 | -40°C ~ +70°C |
| 隔离特性 | 通道间电气隔离 |
| 响应时间 | ≤100 ms |
| 尺寸 (宽 × 高 × 深) | 132 mm × 61 mm × 23 mm |
| 重量 | 约 250 g |
| 认证 | CE、UL、RoHS 合规 |
5X00226G02
产品深度介绍

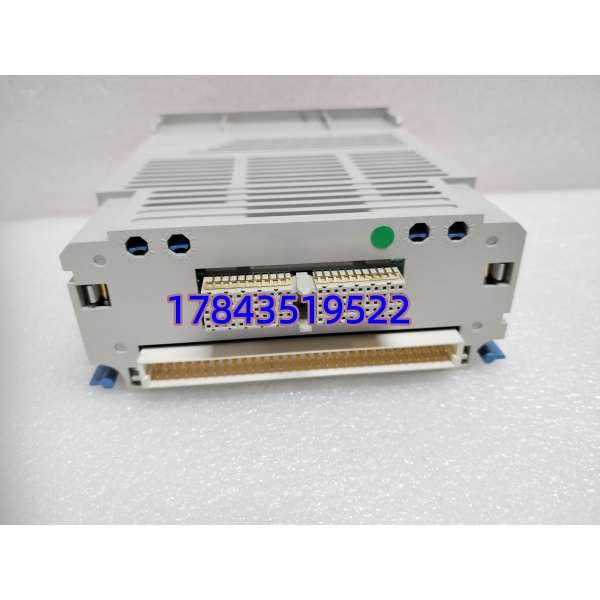

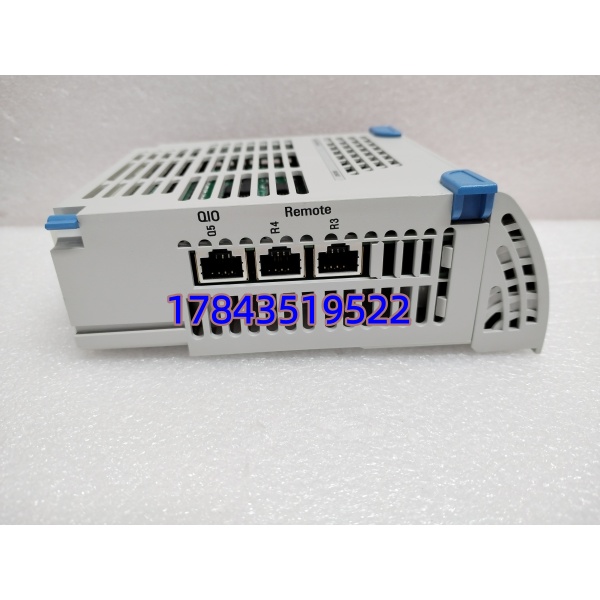

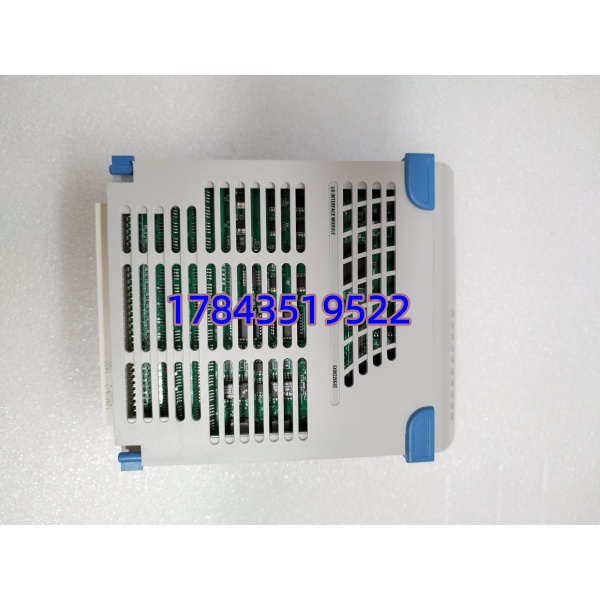

5X00226G02 是艾默生 Ovation DCS 系统专用的混合模拟量 I/O 模块，作为控制层与现场仪表 / 执行器的接口，集成输入采集与输出驱动功能，适配中小型闭环控制回路。该模块支持 4-20mA 标准信号，输入精度达 0.1%，可精准采集压力、温度、流量等工艺参数；输出通道可直接驱动调节阀、变频器等执行设备，实现 PID 闭环控制。宽温设计与通道隔离能力，使其能在粉尘、电磁干扰强的工业环境稳定运行，减少信号漂移与故障风险。
5X00226G02
应用场景与行业案例
工程痛点描述
流程工业里，很多控制回路既要采现场仪表信号，又要驱动阀门 / 变频器。传统方案需分开配输入、输出两块卡，占用槽位多、成本高，还增加接线与故障点。老系统改造时，常遇到旧卡停产、新卡兼容性差、交期长的问题，影响生产连续性。
典型应用场景
- 电力行业 – 火电锅炉辅机控制用于给水流量、蒸汽压力回路：AI 采变送器信号，AO 调给水阀开度，单卡完成闭环控制，节省机柜空间。
- 石油化工 – 精馏塔液位控制采集塔釜液位信号，输出控制出料调节阀，适配防爆区安装，减少现场布线复杂度。
- 水处理 – 加药系统 PID 控制采集 pH / 浊度信号，调节加药泵频率，高精度保障水质稳定，降低药剂消耗。
- 冶金行业 – 加热炉温度控制采集热电偶 / 热电阻信号，驱动燃气调节阀，宽温耐受炉边高温环境，抗电磁干扰。
- 制药行业 – 反应釜压力控制采集压力变送器信号，调节放空阀，数据精准可追溯，满足 GMP 审计要求。
真实案例
去年 6 月，河南某 200MW 热电厂 Ovation 系统的一块旧模拟量 I/O 卡损坏，锅炉给水回路失控，水位波动大，随时可能触发保护停机。旧卡型号停产，原厂新卡交期 4 周，期间只能手动控制，风险极高。采购联系我们，确认有 5X00226G02 全新原装现货。当天发货，36 小时送达现场。工程师直接替换旧卡，配置后自动识别 2AI+2AO 通道，PID 回路快速投运，水位波动恢复正常。事后电厂仪表主管说：“这块卡正好适配给水回路，一卡两用，还省了一个槽位，比旧方案更省心。” 后续该厂采购 2 块作为备用件。
5X00226G02
