描述
产品详情

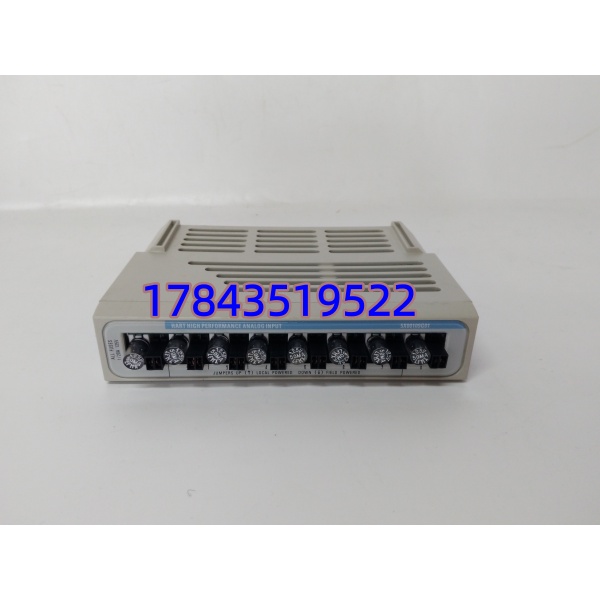

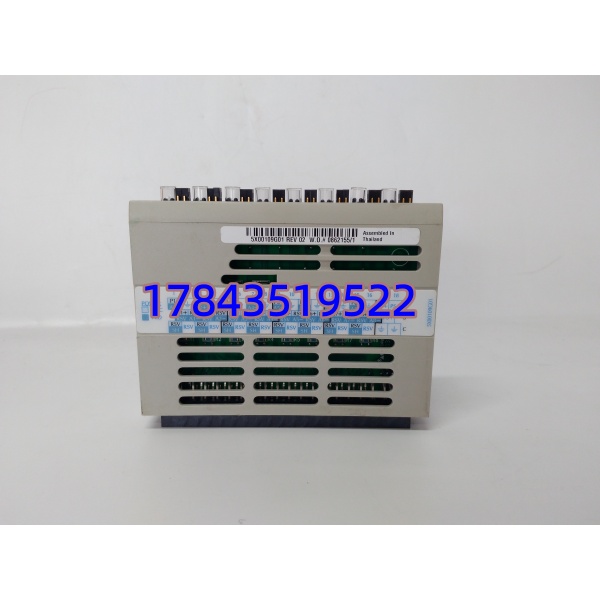

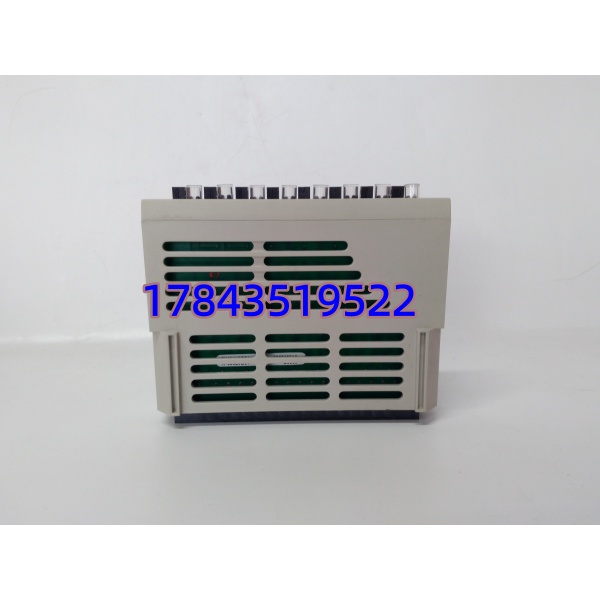

・型号：5X00109G01
・品牌：Emerson（原 Westinghouse 西屋）
・系列：Ovation legacy PMOD IO 子模块
规格参数
| 参数项目 | 技术指标 |
|---|---|
| 官方定名 | High Speed HART Analog Input PMOD |
| 采集通道 | 8 路独立模拟输入通道 |
| 输入信号 | 4~20mA 标准工业电流回路 |
| 模数分辨率 | 16 位高精度 AD 转换 |
| 测量精度 | ±0.1% FS（满量程） |
| 单通道响应 | ≤250ms 单通道刷新周期 |
| 隔离架构 | 通道 – 通道、通道 – 电源双重电气隔离 |
| 通讯协议 | 原生 HART 5/7 协议，兼容罗斯蒙特、艾默生智能变送器 |
| 供电规格 | 24VDC，整机功耗＜5W |
| 工作温区 | -40℃ ~ +70℃ |
| 储存温区 | -55℃ ~ +85℃ |
| 防护等级 | IP20，控制柜室内 DIN 导轨安装 |
| 电磁标准 | ISA S71.04 Level 3 工业抗扰等级 |
| 整机尺寸 | 125mm × 105mm × 35mm |
| 整机重量 | 0.5kg |
| 系统兼容 | Ovation R3.0 及以上系统固件；严格来说 R2.9 及以下旧固件无法读取 HART 诊断信息，请以原厂硬件手册为准 |
| 故障指示 | 整机运行 PASS 灯 + 单通道断线 / 短路故障 LED 指示灯 |
产品介绍
（随机切入策略：B 技术定位） 常规普通 AI 卡仅能读取 4-20mA 单一数值，无法获取变送器内部偏移、膜片损耗、回路短路预警等隐性故障信息，仪表班组只能定期到就地设备逐台巡检。5X00109G01 作为 Ovation 平台专用 HART 采集模块，在不新增敷设通讯线缆的前提下，复用现有两线制仪表回路，同步完成工艺参数采集与智能仪表健康诊断，大幅减少现场外勤巡检频次。 依据 Emerson 官方 Datasheet 记录，该卡属于初代 PMOD 模块化 IO 产品线，原厂产能持续收缩，海外标准交付周期 15~21 周。单卡失效会直接丢失 8 路温度、压力、液位核心调节测点，闭环控制回路被迫切至手动，工艺波动风险显著升高。翻新卡件内部 HART 调制解调芯片易出现信号衰减，化工、火电连续运行装置不建议作为主力备用库存，常备全新件可压低长期运维 TCO。
应用场景与库存策略
痛点切入
火电锅炉、化工精馏塔、油气集输站大量配套 HART 智能变送器，流量、液位、压力调节回路全部依赖 5X00109G01 采集数据。一旦卡件通道电路烧毁，对应测点画面仅显示坏值，调节阀失去自动调节依据；原厂进口周期常年超 3 个半月，跨境物流延误还会拉长等待窗口，无备用卡件只能长期手动控温控压，极易触发工艺超限联锁。
典型场景与备货建议
- 600MW 火电机组锅炉汽水系统 IO 柜：炉膛温度、汽包水位、减温水流量全部采用 HART 变送器，全年不间断运行。建议常备 1 件全新原厂冷备件，存放恒温备件柜，每半年通电校验 HART 通讯稳定性。
- 炼化精馏车间工艺采集机柜：数十台压力、液位变送器集中接入，现场变频器干扰强，卡件损耗速度偏高。同厂区 2 套以上精馏装置，安全库存设置 2 件，采用多车间共享备件分摊资金占用。
- 小型垃圾焚烧余热发电装置：测点数量少、年运行时长不足 5500 小时，故障频次低。无需囤全新件，合格翻新件可作为短期应急缓冲。
- 油气长输管道计量站：贸易计量流量测点依赖 HART 诊断溯源，不允许长时间信号丢失。采用供应商寄售代管库存，预留现货 7 天快速调货通道。
真实案例
山东某炼化厂区 2025 年夏季高负荷生产阶段，精馏塔液位采集配套 5X00109G01 内部 HART 芯片损坏，8 路液位测点全部失效。仓库无备用卡件，向海外原厂下单等待 18 周交付；故障期间全部精馏塔切换手动调节，两次出现液位超限触发产品不合格，原料损耗与减产综合损失超 32 万元。事后该厂调整库存方案，单独预留 1 件 HART 专用 AI 缓冲备件，同步锁定国内现货渠道应急调配。
