描述
产品详情

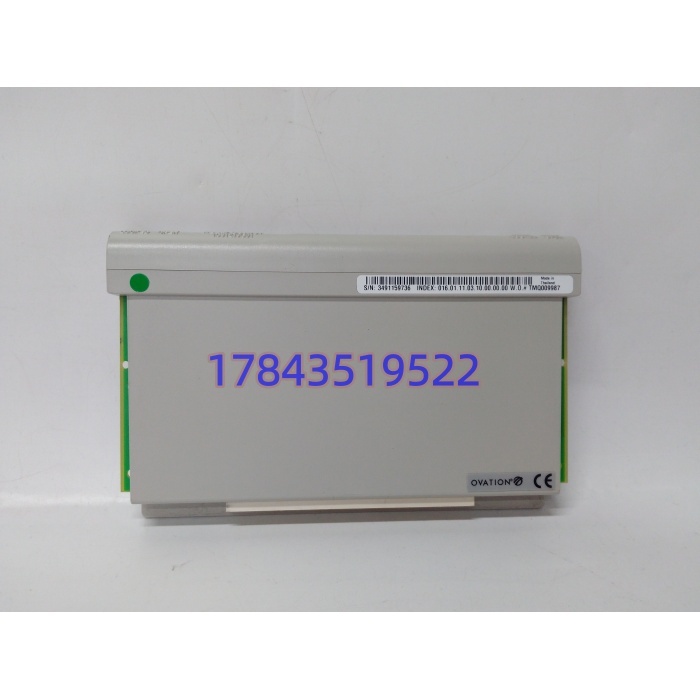

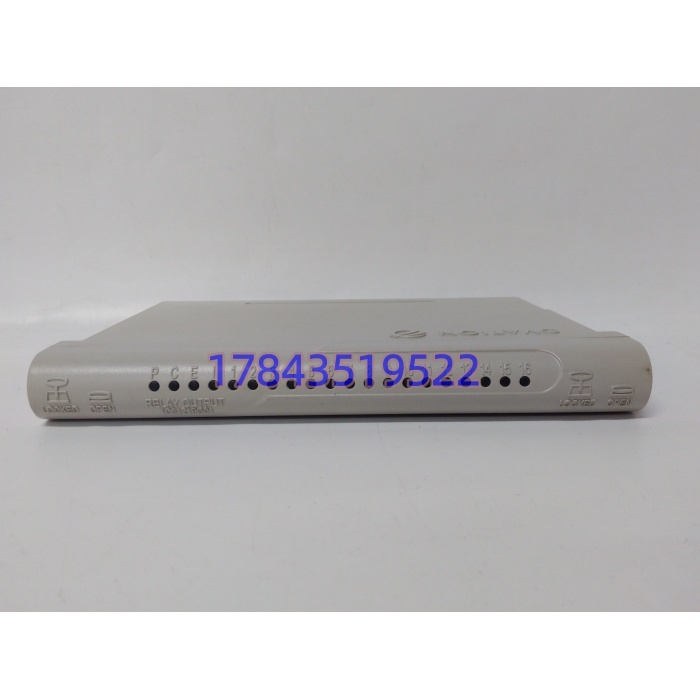

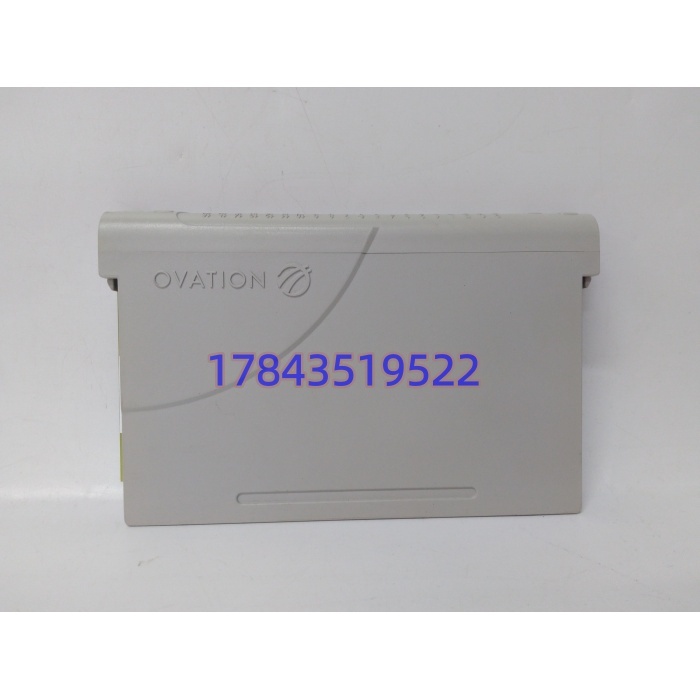

・型号：1C31219G01・品牌：Emerson（Westinghouse 西屋）・系列：Ovation DCS
规格参数
| 参数项 | 参数值 |
|---|---|
| 硬件形态 | Ovation 插装 I/O 模块，必须搭配对应 I/O 底座 |
| 通道数量 | 16 通道，SPDT（Form‑C）无源继电器输出 |
| 触点额定 | 10A@250VAC；10A@30VDC（单通道） |
| 隔离等级 | 逻辑侧与继电器触点 2000VDC 隔离 |
| 状态指示 | 每通道独立 LED，模块运行、故障状态指示灯 |
| 诊断能力 | 通道熔丝断裂检测，故障信息上传 DCS 系统 |
| 模块供电 | 24VDC，由 I/O 底座背板供给，功耗最大 2.5W |
| 继电器动作时间 | 约 15ms，释放时间约 10ms |
| 工作温度 | 0℃ ~ +60℃，机柜内无凝露环境 |
| 存储温度 | -20℃ ~ +70℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 生命周期 | 原厂已停产，无全新原厂现货，市面流通拆机、功能测试备件 |
| 静电要求 | ESD 敏感器件，拆装必须佩戴防静电手环 |
产品介绍
1C31219G01 是 Ovation DCS 系统常用的继电器输出卡件，输出无源干接点，不用现场再给模块串电源，广泛用于驱动辅机的现场继电器、电磁阀、报警回路。模块本身不存储 DCS 控制点配置，点配置全部保存在 Ovation 控制器数据库，必须安装在配套 I/O 底座上工作。
坦白讲，现场最常见故障是继电器触点烧蚀、粘连，多来自现场负载过载、感性负载没有续流吸收；其次是板上熔丝熔断、背板连接器接触不良。故障现象表现为个别通道无法接通 / 无法断开，DCS 报通道诊断告警。不能拿其他 Ovation DO 模块直接盲替换，底座、数据库点类型配置都要匹配。火电、化工 Ovation 老系统整体改造周期很长，一般会储备经过全通道测试的拆机备件。
应用场景与行业案例
痛点切入：我在现场遇到过，本模块部分通道继电器触点粘连，现场阀门一直保持开启，DCS 画面已经输出关闭指令，但现场设备不受控；该故障不会造成模块整体宕机，属于隐性危险故障。整套 DCS 改造工期久，机组检修窗口有限，只能做备件更换处理。
典型场景
- 火电厂 Ovation DCS 控制柜，辅机系统电磁阀、挡板、报警光字牌驱动输出。
- 化工装置 Ovation 控制系统，现场开关阀、小型继电器的无源接点控制。
- 水处理大型电站控制系统，存量西屋 Ovation 硬件，不改动原有 I/O 底座与接线。
- 炼油厂老装置技改，只做卡件备件轮换，保留原有 DCS 硬件架构。
真实案例：某热电厂机组辅控 Ovation 系统，1C31219G01 其中两路输出通道出现触点粘连，DCS 画面已经下发关闭指令，现场的引风机入口挡板继电器依旧带电。检查外部负载没有短路，定位模块内部继电器触点老化损坏。采购经过联机全通道测试的拆机备件，办理机组检修停电，断电更换模块；核对底座接线，下载校验 DCS 点配置，逐点做通道通断传动试验，全部 16 路通道动作正常，无粘连、无告警，辅控系统恢复运行。事后工程师感慨，继电器输出类模块，要定期做通道传动，触点粘连这类隐性故障光看画面看不出来。
