Emerson 1C31203G01 | Ovation 远程节点控制器

描述

关键技术规格

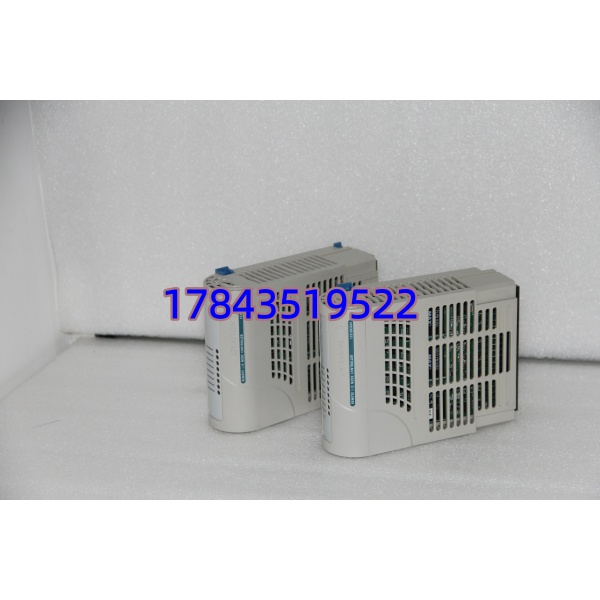

1C31203G01

产品深度介绍

Emerson 1C31203G01 是原西屋电气设计、现艾默生生产的 Ovation DCS 系统远程节点控制器。作为 Ovation 系统分布式架构的核心部件，它充当主控处理器与现场 I/O 模块间的智能网关，负责实时数据采集、信号调理与确定性通讯，实现对分散设备的集中管控。

该模块采用工业级高可靠设计，搭载 32 位 RISC 处理器与双冗余通讯接口，支持自动故障切换，确保通讯连续性。其高密度架构可管理多达 128 个 I/O 模块，适配大型工厂的分布式控制需求，广泛应用于电力、石化、冶金等对系统可用性要求严苛的连续生产行业。

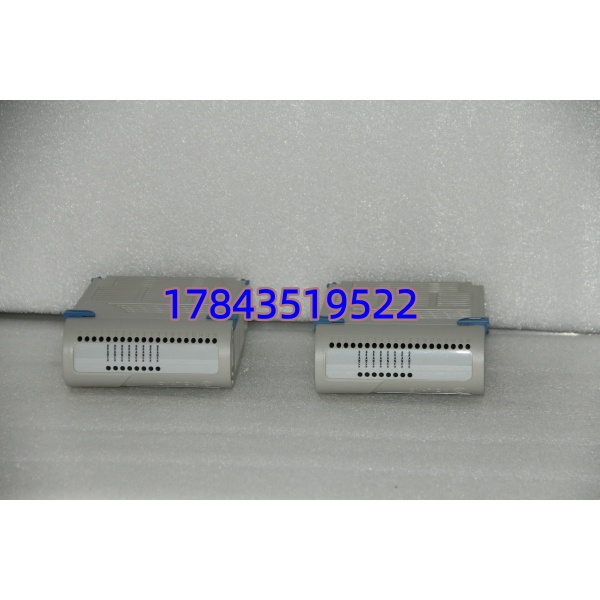

1C31203G01

应用场景与行业案例

工程痛点描述

大型流程工业（如火电厂、炼化厂）的现场设备分布分散，若采用集中式 I/O 架构，布线成本高、信号干扰大、故障排查困难。远程节点控制器通过分布式部署，将 I/O 模块就近安装于现场，既减少布线长度与干扰，又提升系统扩展灵活性，但对控制器的通讯可靠性与环境适应性要求极高。

典型应用场景

1. 电力行业 – 大型火电厂 DCS 系统用于锅炉、汽轮机、发电机等车间的分布式 I/O 管控，将远程节点控制器部署于各车间现场，就近连接温度、压力、流量等 I/O 模块，减少主控室与现场的长距离布线，提升信号稳定性。
2. 石油化工 – 大型炼化厂过程控制用于精馏、反应、加热等装置的分布式控制，适配防爆、高温、高粉尘的恶劣环境，实现对分散设备的集中监控与联锁保护，降低电缆敷设与维护成本。
3. 冶金行业 – 大型钢铁厂自动化系统用于高炉、转炉、轧钢等工序的分布式 I/O 管理，适应高温、强电磁干扰场景，保障冶金过程连续稳定运行，支持系统分步扩展与改造。
4. 水处理 – 大型污水处理厂 SCADA 系统用于污水池、曝气池、加药间等分散区域的设备控制，远程节点控制器就近采集现场信号并上传中控，实现远程监控与调度，降低施工与运维难度。

真实案例

案例：某 600MW 火电厂 DCS 系统扩容改造去年 6 月，华东某 600MW 火电厂进行 #3 机组 DCS 系统扩容，新增脱硫脱硝系统控制回路，需新增约 80 个 I/O 点。若采用传统集中式 I/O 架构，需从脱硫车间敷设近 2km 电缆至主控室，成本高且施工周期长。

项目团队最终采用分布式架构，在脱硫车间部署 2 台 1C31203G01 远程节点控制器，就近连接新增 I/O 模块，通过光纤与主控系统通讯。我们提供全新原装现货，48 小时内送达现场。

技术人员严格按规范配置：核对控制器固件版本（Rev 05）、配置双冗余通讯网络、设置 I/O 模块地址映射。系统投运后，通讯延迟稳定在 10ms 内，无丢包或中断情况，较集中式方案节省电缆成本约 15 万元，施工周期缩短 20 天。

事后项目负责人反馈：“远程节点控制器的分布式架构，完美解决了分散设备的控制难题，不仅降低成本，还提升了系统可靠性，是大型工厂扩容改造的优选方案。”

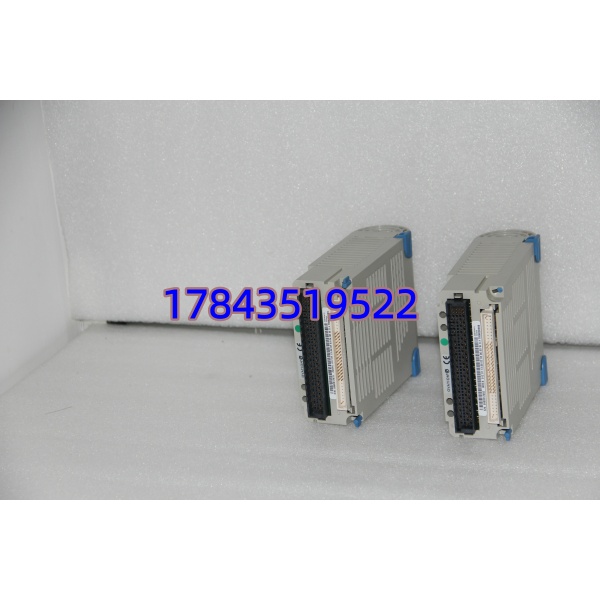

1C31203G01

质量检测流程

1. 入库验收检测
   • 来源追溯：核对原厂装箱单、序列号，确保为艾默生正规渠道产品
   • 外观检查：无腐蚀、无划痕、无维修痕迹，接口与卡扣完好
   • 附件核对：附带出厂合格证、原厂技术手册
2. 上机功能测试
   • 测试环境：Ovation 系统专用测试机架，配套 1C31125G02 I/O 模块
   • 测试内容：通电自检（电源 / 状态指示灯正常）、双冗余通讯切换测试、I/O 模块挂载与数据交互测试、连续 24 小时负载测试，记录稳定性与温升
   • 测试记录：生成完整测试报告，可提供测试视频 / 照片
3. 电气参数测试
   • 绝缘电阻测试：500V 摇表测量，绝缘电阻≥100MΩ
   • 耐压测试：500VAC/1 分钟，无击穿、无闪络
   • 电源稳定性测试：24V DC±10% 电压波动下，工作正常无重启
4. 固件 / 配置验证
   • 固件版本读取并记录（当前现货版本 Rev 05）
   • 通讯参数与 I/O 映射配置备份，确保与现场需求匹配
5. 最终质检与包装
   • 质检员签字确认，贴附 QC 合格标签
   • 防静电袋密封，气泡膜 + 硬纸箱包装，防潮防损

技术避坑指南

1. 固件版本不匹配
   • 问题：新控制器固件版本与 Ovation 主控系统不一致，导致通讯握手失败、I/O 数据异常
   • 避坑：替换前通过 Ovation 软件读取原控制器固件版本（如 Rev 05），采购时明确要求同版本；到货后核对版本，差异时联系供应商刷新固件
   • 案例：曾遇某电厂工程师更换控制器后，主控持续报 “通讯超时”，排查 3 天才发现新控制器固件从 Rev 05 升级到 Rev 06，协议不兼容，降级固件后恢复正常。
2. 冗余通讯配置错误
   • 问题：双冗余网口的 IP 地址、子网掩码或优先级配置错误，导致冗余切换失败、通讯中断
   • 避坑：更换前拍照记录旧控制器的网口配置与优先级设置；新控制器上机前逐一核对复制；测试时手动触发网络故障，验证自动切换功能正常
   • 提醒：冗余配置错误是分布式系统常见故障，拍照留存配置信息，避免凭经验配置。
3. I/O 模块地址冲突
   • 问题：新控制器挂载的 I/O 模块地址与现有模块重复，导致数据错乱、控制异常
   • 避坑：规划 I/O 地址时提前排查全系统地址范围，避免冲突；新控制器挂载模块前，逐一设置唯一地址并记录；上机后通过软件扫描确认地址无重复
   • 警示：Ovation 系统 I/O 地址冲突不会直接报错，但会导致随机数据错误，排查难度大，务必提前规划与核对。
4. 电源容量不足
   • 问题：新增控制器与 I/O 模块后，现场电源容量不足，导致供电不稳定、控制器频繁重启
   • 避坑：单块 1C31203G01 功耗约 10W，每个 I/O 模块约 5W，计算电源总负载时预留 20% 余量；若接近电源额定值，及时更换大容量电源或新增电源模块
   • 数据：某项目现场原有电源为 24V/5A，新增 2 台控制器与 16 块 I/O 模块后，总功耗达 100W，电源过载保护频繁动作，更换为 24V/10A 电源后问题解决。
5. 静电与环境防护不当
   • 问题：现场湿度低、粉尘大，未做防静电措施，导致控制器静电击穿或积尘短路
   • 避坑：操作前佩戴防静电手环，在防静电垫上拆装控制器；现场保持湿度 40%-60%，定期清理机柜粉尘；安装时确保机柜密封良好，避免粉尘与腐蚀性气体进入
   • 案例：见过工程师冬季干燥环境下未戴手环直接插拔控制器，通电后控制器电源模块冒烟，3000 多元的模块当场报废，延误项目投运进度。
