Emerson 1C31189G01 | Ovation DCS 转速检测接口模块

描述

关键技术规格

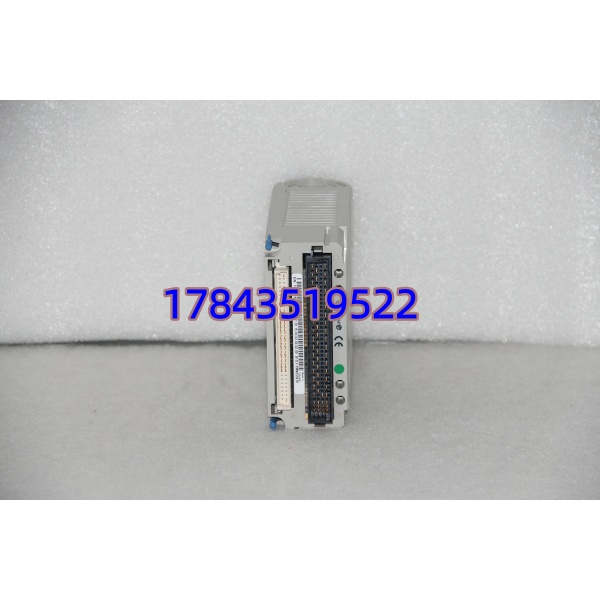

1C31189G01.

产品深度介绍

1C31189G01 是艾默生 Ovation DCS 系统的专用转速监测模块，专为火电、燃气轮机等旋转设备设计。模块可接入磁电式转速传感器或编码器，将脉冲信号转换为数字转速值，提供实时数据给 DCS 用于闭环控制与超速保护。

该模块具备 0.1% 的高精度与宽转速测量范围，可适配不同转速等级的涡轮机械；内置可编程滤波与断线检测功能，能有效抑制工业现场电磁干扰，信号异常时及时上报告警。支持热插拔，在线更换不影响系统运行，降低非计划停机风险。

应用场景与行业案例

工程痛点

旋转机械超速是重大安全风险。去年冬天，某电厂燃气轮机因转速监测模块故障，转速失控触发保护停机，导致机组非计划停运 3 天，损失超 500 万。这类模块一旦失效，超速保护功能直接瘫痪，后果严重。

典型应用场景

1. 火力发电 – 汽轮机监测采集汽轮机转速信号，参与调速系统闭环控制与超速保护，是机组安全稳定运行的核心监测点。
2. 燃气轮机 – 转速保护监测燃气轮机高低压转子转速，防止超速飞车，保障机组启停与带负荷过程安全。
3. 石油化工 – 离心压缩机监测工艺压缩机转速，配合防喘振控制，避免压缩机喘振损坏设备。
4. 冶金行业 – 大型电机监测高炉风机、轧机主电机转速，保障传动系统稳定，防止设备过载故障。
5. 电站辅机 – 给水泵 / 风机监测关键辅机转速，实现联动控制与故障预警，保障主机系统稳定。

真实案例

某燃气电厂紧急备件更换今年 2 月，华南某燃气电厂 #2 机组转速波动报警，经查是 1C31189G01 模块通道老化，信号漂移。原厂调货需 3 周，而机组带故障运行存在超速风险，无法长期维持。

我们提供全新原装现货，当天发出，24 小时内送达现场。工程师按 “先备份配置、再拍照接线、最后热插拔更换” 的流程，10 分钟完成更换，转速信号恢复稳定，机组正常带负荷运行，避免了至少 200 万的停机损失。

事后该厂将 1C31189G01 纳入关键备件清单，每台机组预留 1 块冗余模块，杜绝同类风险。

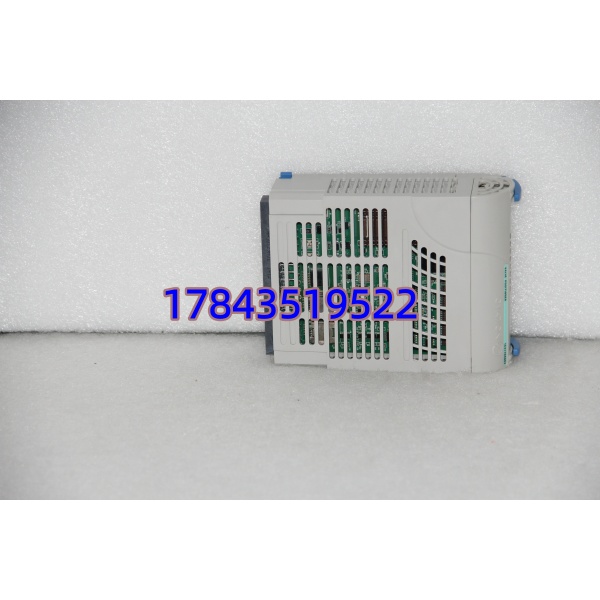

1C31189G01.

质量检测流程（SOP 透明化）

1. 入库验收检测

• 来源追溯：核对原厂装箱单、序列号，查询 Emerson 出厂记录
• 外观检查：无腐蚀、无划痕、无维修痕迹、金手指完好
• 附件核对：出厂合格证、说明书齐全，防伪标签可查

2. 上机功能测试

• 测试环境：Ovation 原厂测试机架，模拟汽轮机转速脉冲信号
• 通电自检：RUN/CH 指示灯状态正常，无报错
• 信号采集测试：接入 0~100,000RPM 模拟信号，逐通道校准，精度≤±0.1%
• 超速保护测试：模拟超速工况，模块触发报警正常
• 热插拔测试：在线插拔 5 次，系统无中断、配置不丢失
• 老化测试：连续运行 24 小时，温升正常，无异常报警
• 生成测试报告，附过程照片 / 视频，可提供给客户核对

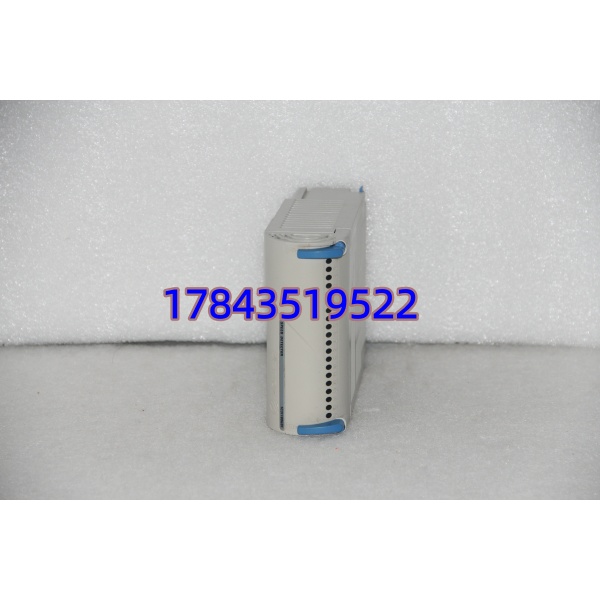

1C31189G01.

技术避坑指南（老工程师经验）

1. 传感器类型与信号不匹配

• 问题：模块与传感器类型不符（如用 4-20mA 传感器接脉冲接口），导致无信号或读数异常
• 避坑：
  • 确认传感器类型：磁电式（无源脉冲）、有源脉冲或编码器
  • 模块输入为脉冲 / 正弦波，不能直接接 4-20mA 模拟信号
  • 核对传感器输出电压范围，避免超出模块 0~30V 峰峰值范围
• 案例：某电厂工程师误将模拟量转速传感器接入该模块，折腾半天无读数，换脉冲传感器后正常。

2. 接线极性与屏蔽接地错误

• 问题：脉冲信号正负接反、屏蔽层两端接地，导致信号干扰大、读数跳动
• 避坑：
  • 磁电式传感器：两根线无极性，任意接入 CH+、CH-
  • 有源脉冲：V + 接正、V – 接负，不可反接
  • 屏蔽层：单端接地（仅模块侧接地），两端接地会形成环流干扰
  • 接线前核对原厂接线图，别凭经验乱接

3. 固件版本与系统不兼容

• 问题：新模块固件过新 / 过旧，与现有 Ovation 系统通讯异常，报 “信号无效”
• 避坑：
  • 更换前在原模块标签或系统软件中读取固件版本
  • 采购时明确要求固件版本范围（如 V3.5~V4.2）
  • 版本差异时，联系供应商刷新对应固件
• 提醒：别忽略固件兼容性，很多转速异常问题根源就在这里。
