描述
产品详情
・型号：1C31169G02・品牌：Emerson（Westinghouse 西屋）・系列：Ovation DCS 控制系统
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件型号 | 1C31169G02 |
| 硬件形态 | Ovation 标准 I/O 机架插槽安装 |

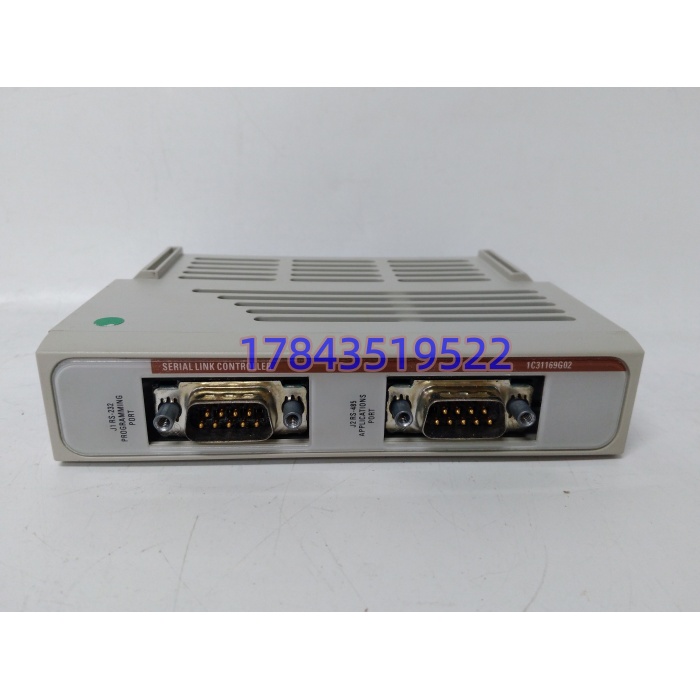

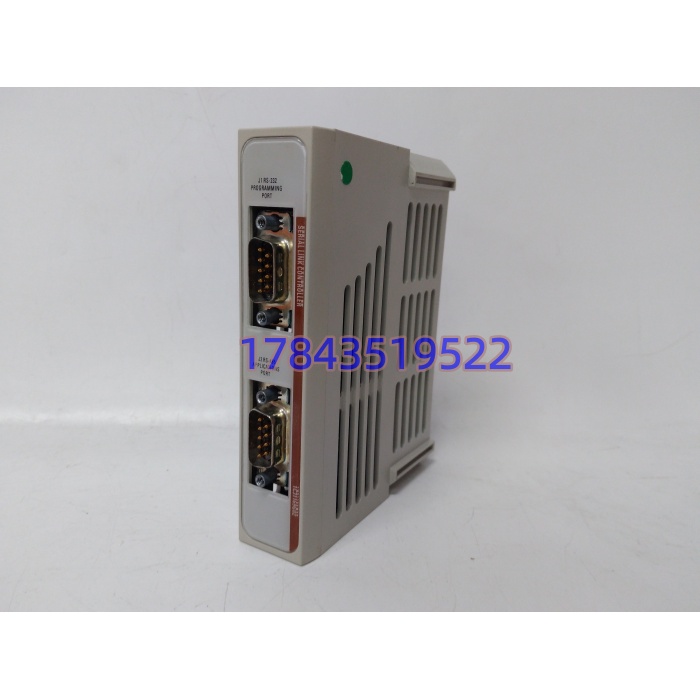

| 通讯接口 | 双路 DB9 串口，支持 RS‑232、RS‑485 |
| 背板总线 | Ovation I/O 总线交互 |
| 供电来源 | 机架背板 24VDC 供电 |
| 诊断能力 | 硬件自检，面板 LED 故障状态指示 |
| 固件存储 | 板载本地存储串口通讯组态参数 |
| 工作温度 | 0℃ ~ +60℃（需核对原厂手册） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 防护等级 | IP20，控制柜内部使用 |
| 生命周期 | 原厂停产，无全新原厂订货渠道 |
产品介绍
1C31169G02 是 Ovation 系统专用串行链路控制器，继承原西屋 WDPF 平台硬件，用来对接变频器、智能仪表、第三方子系统，把串口协议数据接入 Ovation DCS 内部总线。通讯组态保存在卡件本地，不是存放在 DCS 控制器内。
坦白讲，现场经常拿 1C31166G02 做备选，机架插槽可以插入，但固件版本、串口驱动能力不一样，不能直接互换。该硬件退市时间久，流通货源以拆机件、老库存为主；DB9 接口损坏、板内固件丢失是现场高频故障，只看电源灯亮不能判定串口可以收发报文。
应用场景与行业案例
痛点切入：我在现场遇到过，这块卡故障，所有接在该卡下的串口第三方设备全部和 DCS 失联。电厂、化工很多老子系统只有串口接口，没有备用通讯通道，直接造成运行人员无法读取第三方设备数据。MRO 备件如果没有配套固件，上机之后依旧无法通讯。
典型场景
- 火力发电厂 Ovation DCS：对接励磁系统、厂用保护装置串口上送数据，整套 DCS 暂无升级计划。
- 化工存量装置：接入第三方分析仪、变频器串口信号，重新改造网络改造成本高。
- 水处理工厂 DCS 系统：采集多台串口仪表数据，原有组态已经固化。
- 冶金自备电厂：随西屋 Ovation 成套项目配套，第三方设备只有 RS485 接口。
真实案例某火电厂 Ovation 系统 1C31169G02 串口通道损坏，励磁装置串口数据全部不上送 DCS。库房拿到一块外观相近的 1C31166G02，直接插入机架，硬件自检正常，但串口报文完全无法收发。紧急调取 1C31169G02 拆机备件，导入备份串口组态固件，完成串口回路测试，励磁数据恢复上传。事后运维定规矩，串口通讯卡入库，除硬件检测外，必须确认配套组态固件备份。
