描述
关键技术规格
- 接口配置：2 路独立串行接口（DB9）
- 通讯标准：RS-485（半 / 全双工）、RS-422、RS-232
- 波特率：9600–115200 bps 可配置
- 协议支持：Modbus RTU、DNP3、自定义串口协议
- 节点容量：单接口最多 31 个从站（RS-485）
- 供电：24 VDC（18–32 VDC 宽压）
- 工作温度：-40°C ~ +70°C
- 隔离等级：通道间 500 VAC、通道 – 系统 1500 VAC
- 热插拔：支持，在线更换不中断系统
- 尺寸 / 重量：200×130×40 mm，约 0.5 kg
产品深度介绍

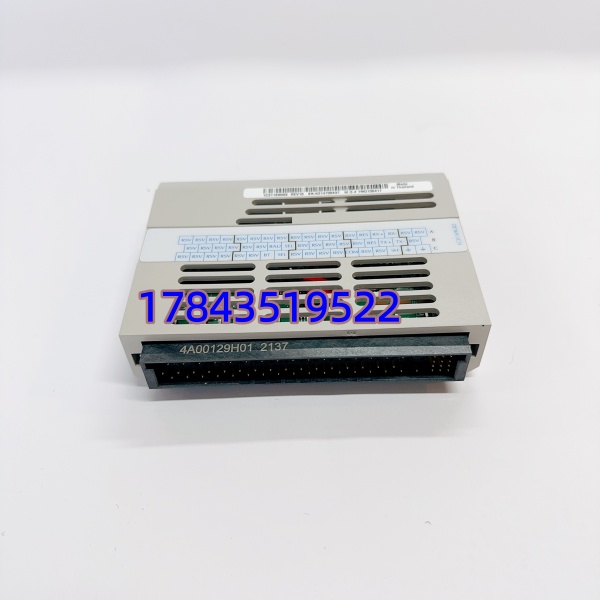

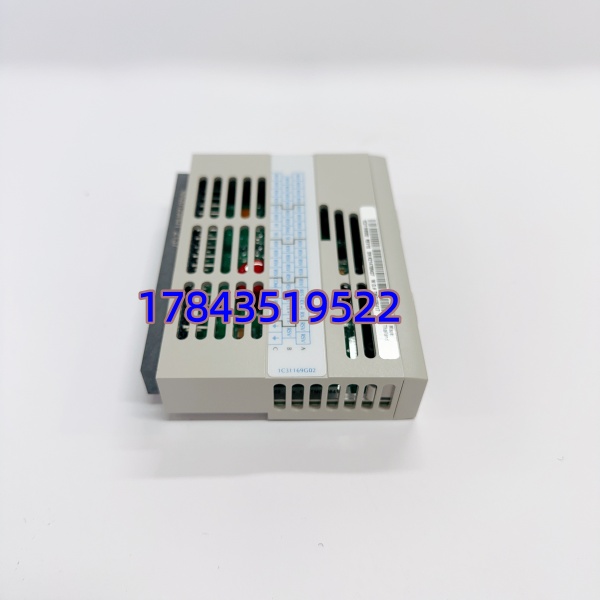

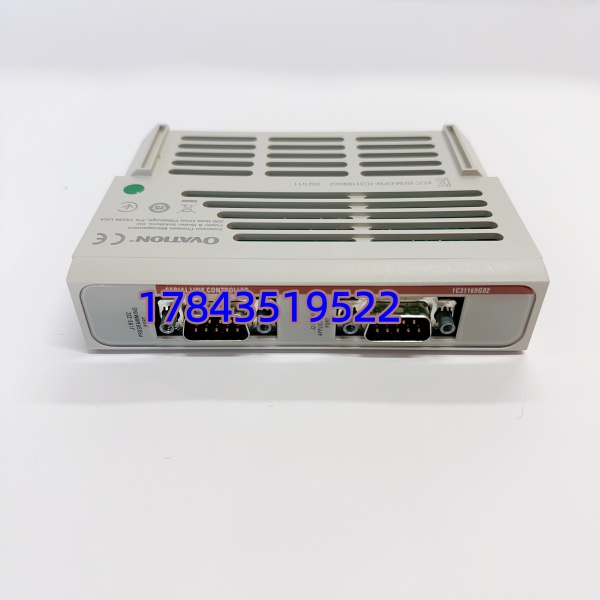

1C31169G02 是 Emerson Ovation DCS 系统的核心串行通讯卡，用于连接 PLC、RTU、仪表等第三方串口设备，解决老旧设备无以太网接口的兼容问题。模块搭载双独立串口，支持 RS-485/422/232 自适应，可同时对接不同协议设备，简化系统架构。
采用电气隔离设计，有效抵御现场浪涌与共模干扰，适合电厂、化工等强干扰环境；支持热插拔与在线组态，更换模块无需停机，降低维护风险。作为 Ovation 系统的标准备件，它完全兼容各代 Ovation 机架，是老旧 DCS 系统通讯升级与备件替换的优选方案
应用场景与行业案例
工程痛点
电厂、化工等行业大量老旧 PLC/RTU/ 现场仪表仅支持 RS-485 串口，无法直接接入现代 DCS；通讯卡老化、协议不兼容、数据丢包频发，且原厂备件交期长，影响系统稳定运行。
典型应用场景
- 电力行业 — 火电 / 核电 DCS 通讯连接锅炉、汽机辅机系统的西门子 S7-200/300 PLC、RTU，实现 Modbus RTU 数据交互，监控辅机状态。
- 石油化工 — 装置仪表数据采集对接温度、压力、流量等串口仪表，采集 4-20mA/RS-485 信号，上传 DCS 进行集中监控与联锁控制。
- 水处理 —SCADA 系统数据对接连接泵站、加药系统的 RTU，实现远程数据采集与控制，适配野外无人值守环境。
- 冶金 — 高炉辅机设备通讯对接高炉卷扬、冷却系统的 PLC，在强电磁干扰环境下稳定传输数据，保障连续生产。
真实案例
某 300MW 火电厂 Ovation 系统通讯升级2025 年，华北某电厂 Ovation 系统原配通讯卡老化，与锅炉辅机 PLC 通讯频繁中断，原厂备件交期 8 周。更换 1C31169G02 后：
- 双串口同时对接 2 套 PLC，RS-485 通讯稳定，无数据丢包；
- 电气隔离设计消除干扰，通讯故障率降为 0；
- 热插拔更换，全程 4 小时，未影响机组运行；
- 连续运行 11 个月稳定，备货 2 块作为关键备件。
