描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 通道数量 | 4 路独立模拟输出 |
| 输出信号 | 4-20mA DC（可编程量程） |
| 精度 | ±0.1% 满量程（25℃） |
| 分辨率 | 16 位 DAC |
| 供电 | 24VDC（18~30VDC 宽压） |
| 功耗 | ≤5W |
| 工作温度 | -40℃ ~ +70℃ |
| 隔离 | 通道间 2500VAC，背板 1500VAC |
| 保护 | 过流 / 短路保护，自动恢复 |
| 响应时间 | ≤5ms |
| 尺寸 | 220 × 100 × 30 mm |
| 重量 | 约 200 g |
1C31166G02.
产品深度介绍

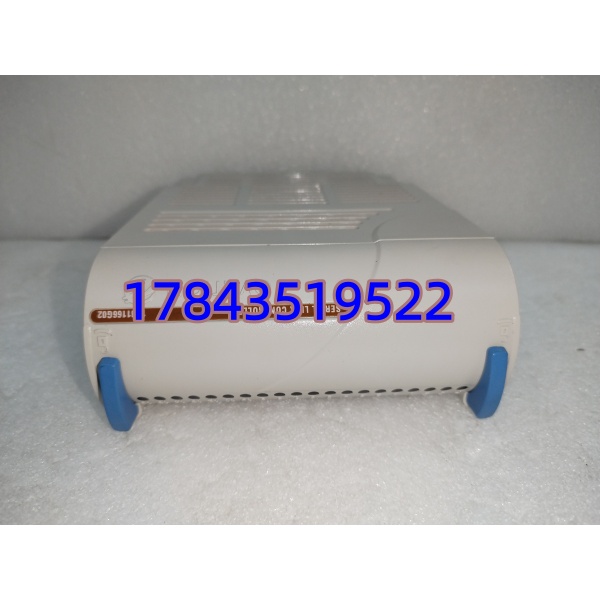

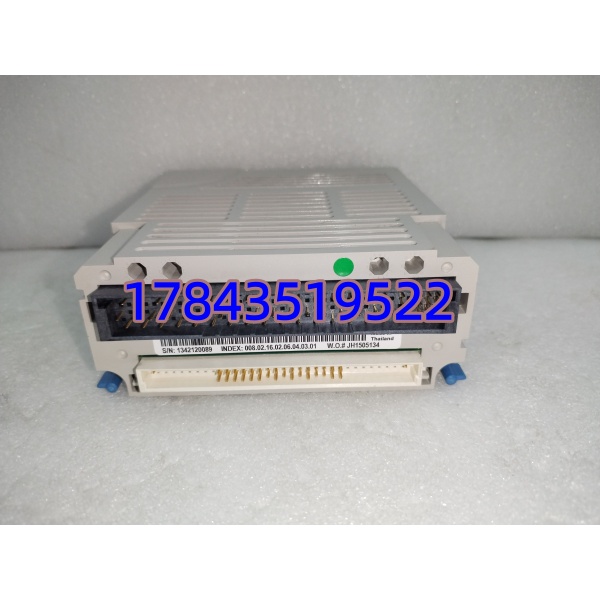

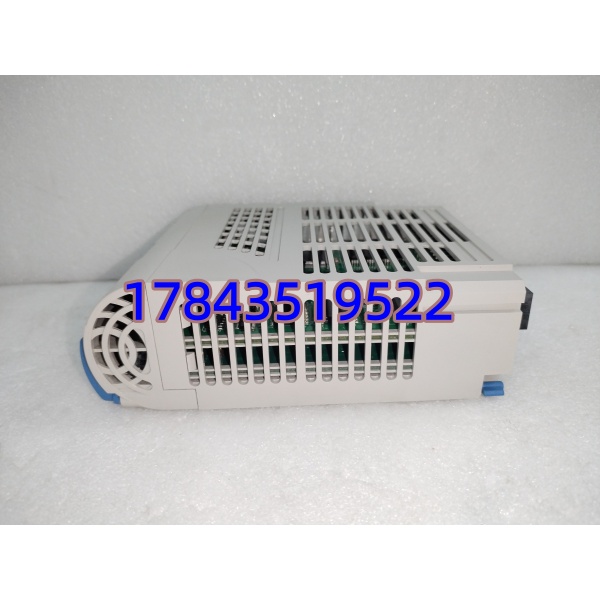

Emerson 1C31166G02 是 Ovation DCS 系统的标准模拟输出模块，用于将控制系统的数字指令转换为 4-20mA 标准电流信号，驱动调节阀、变频器、定位器等现场执行设备。模块自带 16 位 DAC，转换精度高、信号纹波小，保证执行器动作平稳。
采用全隔离设计，通道间与背板均具备高隔离耐压，有效抑制地电位差与干扰。每路带过流与短路保护，故障自动限流、排除后自恢复，避免模块损坏。在火电、化工等连续流程工业中，常用于控制关键调节回路，稳定性直接影响生产平稳性。
1C31166G02.
应用场景与行业案例
工程痛点描述
现场执行器（调节阀、变频器）动作不稳、信号漂移或模块故障，会导致温度、压力、流量等关键参数失控，引发生产波动甚至安全事故。尤其在高温、强电磁干扰环境下，普通模块易老化、精度下降，难以长期可靠运行。
典型应用场景
- 电力行业 – 火电 / 燃气电站 DCS锅炉给水阀、减温水阀、燃料调节阀控制。精准调节直接影响燃烧效率与机组安全，对信号稳定性要求极高。
- 石油化工 – 精馏 / 反应装置塔釜液位、反应温度、压力调节回路。易燃易爆、干扰强，模块需隔离与长期稳定性。
- 冶金行业 – 高炉 / 加热炉煤气调节阀、冷却水流量控制。高温、粉尘、振动大，普通模块易失效。
- 水处理 – 污水 / 净水厂加药泵、曝气阀、pH 调节回路。长期连续运行，预算敏感，兼顾精度与可靠性。
- 造纸 / 制药 – 工艺控制烘缸温度、浆料浓度、反应釜压力调节。对重复性与可追溯性要求高。
真实案例
案例：某大型化工厂反应釜控制改造去年，华东某化工项目 3 号车间 Ovation 系统旧模拟输出模块老化，调节阀动作抖动、调节精度差，反应釜温度波动超 ±2℃，影响产品纯度与收率。原型号已停产，原厂交期 7 周，期间只能手动干预，质量风险高。
我们提供全新原装 1C31166G02，3 天到货，直接替换原卡件，无需改程序。模块隔离性能好、抗干扰强，4 路通道独立可控，响应快、无抖动。
投运后，温度波动控制在 ±0.5℃内，调节平稳，产品合格率从 92% 提升至 99.7%，月增产价值超 80 万元。后续该厂将此模块列为关键调节回路常备备件。
