描述
产品深度介绍

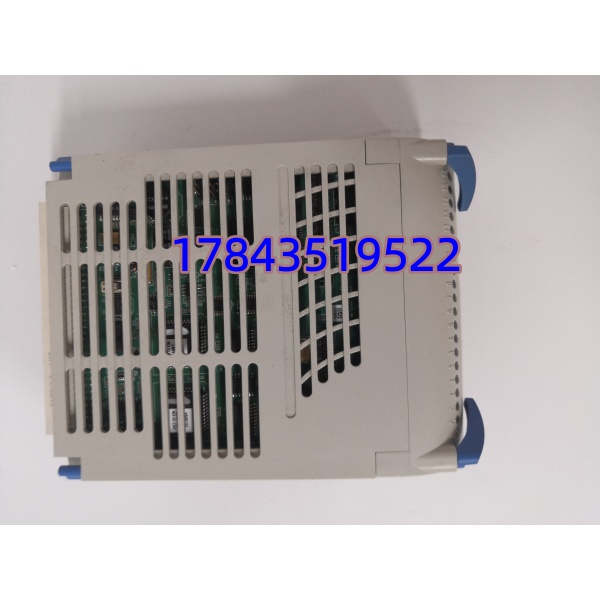

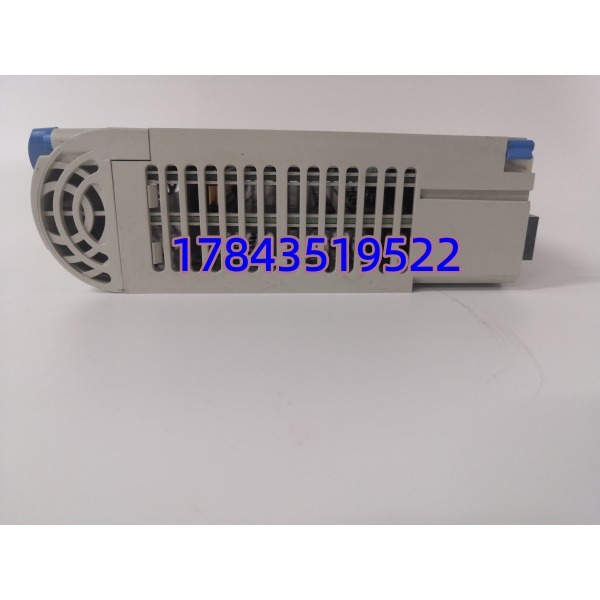

EMERSON 1C31157G02 是 Ovation 火电 DCS 系统专属 SOE 事故追忆采集卡，专门采集断路器辅助触点、继电保护动作开关、刀闸位置等无源开关信号，是电厂故障溯源、电网安监审计的核心硬件。模块硬件底层高速轮询 16 路触点通道，信号变位瞬间生成 1ms 精度时间戳，本地缓存事件数据，不会因上位机短时离线丢失动作记录；各通道独立光电隔离，隔绝一次回路浪涌、接地电势差，避免强电干扰造成时序错乱。依靠机架统一 GPS 时钟同步，全厂所有 SOE 卡时序完全统一，故障发生后可按毫秒顺序还原保护、开关动作全过程；单槽紧凑插卡结构支持在线更换，多用于存量火电机组 DCS 备件替换、新增 SOE 点位扩容场景。
应用场景与行业案例
工程痛点描述火电厂 Ovation 系统服役周期普遍超 10 年，原厂 1C31157G02 订货周期 2–3 个月。SOE 模块老化会出现触点变位漏记、时间戳偏移、事件缓存溢出；机组跳闸后无完整动作时序，无法区分故障先后顺序，电网安监检查无法提供合规事故记录。若混用 G01 旧版卡件，时序同步算法不一致，全厂事件时间戳错位，完全失去事故追溯价值。
典型应用场景
- 火力发电厂 – 汽机、锅炉、电气厂用电 DCS 系统发电机断路器、主变开关、炉膛 FSSS 保护、高低压刀闸位置信号采集，机组跳闸后还原完整保护动作时序，满足电网安监审计要求。
- 热电自备电厂 – 供热机组电气监控机柜厂用电分段开关、水泵联锁保护触点采集，外网线路故障快速定位跳闸源头，减少供热中断排查时长。
- 垃圾焚烧发电站 – 余热锅炉电气控制系统焚烧炉风机、进料保护开关时序记录，设备连锁故障快速区分触发源，缩短停炉检修时间。
- 光伏 / 光热电站 – 升压站综保监控系统汇流箱断路器、逆变保护触点毫秒级记录，电站跳闸故障精准溯源，降低电网考核损失。
- 煤化工自备电站 – 自备发电机组监控高压气化机组继电保护、励磁系统动作采集，高危机组故障时序留存，满足化工安全审计标准。
真实现场案例去年四季度，华中某 300MW 燃煤机组 Ovation 系统一块 1C31157G02 SOE 卡故障，16 路高压开关变位全部漏记录。次月机组发生厂用电跳闸事故，中控无完整动作时序，电网安监现场核查无法出具合规事故报告，电厂面临考核处罚。原厂备件交货周期 82 天，运维紧急调取全新原装 1C31157G02 现货，更换前完整记录端子接线、GPS 时钟同步参数、通道组态定义。短时停机插拔更换，上电后自动同步全厂系统时钟，开关变位全部生成 1ms 精准时间戳，事件缓存读写正常。项目结束后电厂一次性储备 3 块同款 1C31157G02，纳入电气系统一级常备 SOE 备件清单。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、出厂批次，匹配艾默生原厂装箱清单
- 防伪识别：板卡正面激光零件号原厂系统核验，CE/UL 工业认证标签无撕毁涂改
- 外观检查：电路板无发黄鼓包、背板金手指无氧化、通道端子无锈蚀、无维修补焊痕迹
- 附件核对：原厂安装手册、绝缘安全警示贴纸齐全
2. 上机功能测试
- 测试环境：完整 Ovation 标准 I/O 机架、控制器、DC24V 稳压电源、Fluke 115 万用表、无源触点模拟开关、GPS 时钟仿真源
- 测试内容：
- 通电自检：RUN/ERR 状态灯自检正常，无时序同步告警闪烁
- 全通道变位测试：逐路通断模拟触点，每条变位生成 1ms 精度时间戳，无漏记、错序
- 缓存压力测试：连续触发 1200 条事件，本地缓存无溢出、数据完整上传控制器
- GPS 同步测试：断开外部时钟源再恢复，模块自动同步标准时序，时间戳无偏移
- 连续老化：24 小时不间断触点变位测试，记录板卡表面温升，无时序漂移
- 交付资料：可同步提供全程测试实拍照片、时序记录测试视频存档
3. 电气参数测试
- 绝缘电阻：500V 摇表检测单通道与背板隔离电阻，阻值＞100 MΩ
- 供电回路校验：背板 24V 输入电流、整机功耗匹配原厂标准范围
- 通道耐压校验：输入触点端子与系统侧 1000V AC 隔离耐压无击穿
4. 固件与配套校验
- 固件版本读取并记录，区分 1C31157G01 与 G02 时序同步算法差异
- 通道端子排布、时钟同步跳线位置拍照留存，方便现场复刻原有接线
5. 最终质检与包装
- 质检人员签字登记板卡完整序列号与检测日期
- 独立防静电真空袋密封 SOE 采集模块
- 气泡膜缓冲 + 硬质纸箱封装，内置防潮干燥剂
- 箱体粘贴 QC 合格标签，标注完整零件号、检测日期
