Emerson 1C31125G02 | Ovation 16 通道数字输出模块

描述

关键技术规格

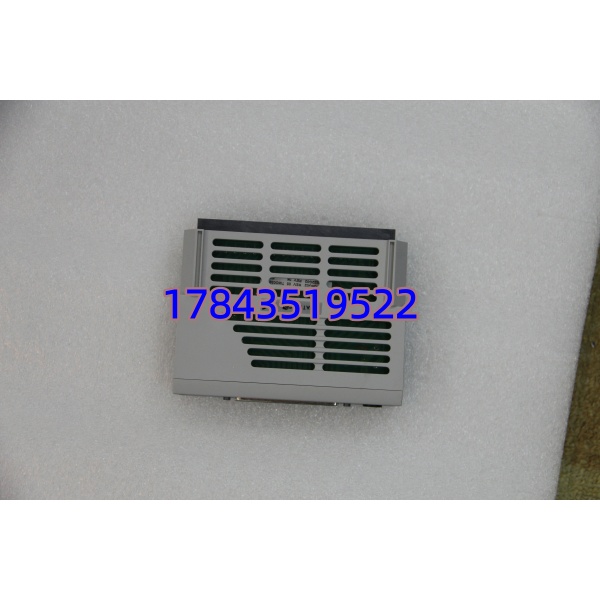

1C31125G02

产品深度介绍

Emerson 1C31125G02 是原西屋电气（Westinghouse）设计、现艾默生生产的 Ovation DCS 系统专用 16 通道数字输出模块。作为 Ovation 系统 I/O 层核心部件，它负责将控制系统的逻辑信号转换为现场设备可识别的开关量信号，驱动继电器、接触器、电磁阀等执行机构。

该模块采用工业级元器件与 PCB 设计，具备高抗干扰性和长期稳定性，可在高温、粉尘、电磁干扰强的恶劣工业环境下连续运行。相比普通 PLC 模块，其优势在于专为 DCS 系统优化的实时响应能力、严格的电气隔离设计及与 Ovation 系统的无缝集成，广泛应用于电力、石化、冶金等连续生产行业的关键控制回路。

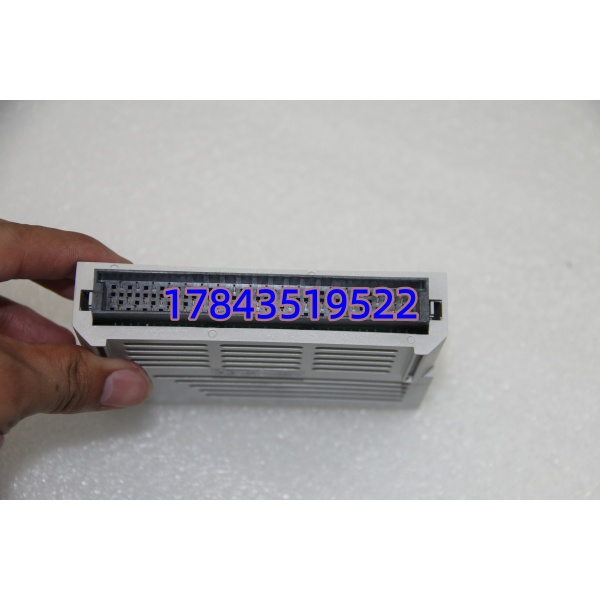

1C31125G02

应用场景与行业案例

工程痛点描述

在电力、石化等连续流程工业中，DCS 系统的数字输出模块是控制现场执行器的 “神经末梢”。一旦模块故障，会导致阀门误动作、泵启停失控，甚至引发生产线非计划停机 —— 这类停机每小时损失可达数十万，且紧急抢修时备件缺货、兼容性差、配置错误等问题会进一步延长停机时间。

典型应用场景

1. 电力行业 – 火力发电厂 DCS 系统用于锅炉炉膛安全监控（FSSS）、汽轮机辅机控制、发电机励磁系统开关量输出，控制燃油阀、疏水阀、冷却水泵等关键设备，确保机组启停与负荷调节的安全性。
2. 石油化工 – 炼油厂 / 化工厂过程控制用于精馏塔、反应釜、加热炉的温度 / 压力 / 流量联锁控制，驱动紧急切断阀、放空阀、搅拌器等设备，在异常工况下快速触发安全联锁，避免事故扩大。
3. 冶金行业 – 高炉 / 转炉自动化系统用于高炉布料、热风炉切换、转炉氧枪升降等工序控制，适配高温、粉尘、强电磁干扰的恶劣环境，保障冶金过程连续稳定运行。
4. 水处理 – 大型污水处理厂 SCADA 系统用于曝气池风机、加药泵、沉淀池刮泥机、污泥脱水机等设备的启停控制，实现污水处理流程的自动化调度与远程监控。

真实案例

案例：某 300MW 火电厂 DCS 模块紧急更换去年 10 月，华中某 300MW 火电厂 #2 机组 DCS 系统中，一块 1C31125G02 模块突发故障，导致锅炉 3 号给煤机出口挡板无法关闭，机组面临降负荷或停机风险。

值班工程师排查后确认模块硬件损坏，原厂订货周期需 6 周，远超过机组允许的停机窗口。采购经理联系我们，确认有全新原装现货，当天顺丰发出，48 小时内送达现场。

技术人员到场后，严格按规范操作：先记录原模块固件版本（Rev 03）与 DIP 开关配置，佩戴防静电手环操作，上机前核对端子接线，通电后进行 24 小时连续测试。最终模块一次上电成功，通讯正常，所有输出通道动作无误，机组恢复满负荷运行。

事后电厂维护主管反馈：“这次多亏找到原装现货，不然机组降负荷运行每天损失超 20 万，而且频繁启停对设备损耗极大。关键备件储备真的不能省。”

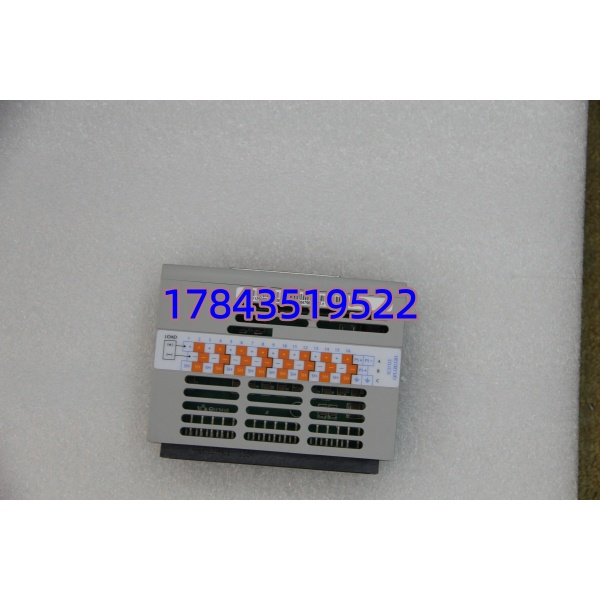

1C31125G02

质量检测流程

1. 入库验收检测
   • 来源追溯：核对原厂装箱单、序列号，确保为艾默生正规渠道产品
   • 外观检查：无腐蚀、无划痕、无维修痕迹、无黄变老化，接口完好
   • 附件核对：附带出厂合格证、质检报告
2. 上机功能测试
   • 测试环境：Ovation 系统专用测试机架，配套 1C31122G01 电子模块
   • 测试内容：通电自检（LED 指示灯正常）、16 通道输出全量程测试、连续 24 小时负载测试，记录温升与稳定性
   • 测试记录：生成完整测试报告，可提供测试视频 / 照片
3. 电气参数测试
   • 绝缘电阻测试：500V 摇表测量，绝缘电阻≥100MΩ
   • 耐压测试：1000VAC/1 分钟，无击穿、无闪络
   • 接地连续性测试：确保接地可靠，降低干扰风险
4. 固件 / 配置验证
   • 固件版本读取并记录（当前现货版本 Rev 03）
   • DIP 开关配置拍照备份，确保与现场需求匹配
5. 最终质检与包装
   • 质检员签字确认，贴附 QC 合格标签
   • 防静电袋密封，气泡膜 + 硬纸箱包装，防潮防损

技术避坑指南

1. 固件版本不匹配
   • 问题：新模块固件版本与原系统不一致，导致通讯握手失败、输出异常
   • 避坑：替换前通过 Ovation 软件读取原模块固件版本（如 Rev 03），采购时明确要求同版本或兼容版本；到货后核对版本，差异时联系供应商刷新固件
   • 案例：曾遇某电厂工程师更换模块后，DCS 持续报 “通讯超时”，排查 2 天才发现新模块固件从 Rev 03 升级到 Rev 04，协议不兼容，降级固件后恢复正常。
2. DIP 开关配置错误
   • 问题：模块出厂默认配置（如地址、波特率、终端电阻）与现场需求不符，导致通道无输出、通讯中断
   • 避坑：更换前用手机拍照记录旧模块 DIP 开关位置，新模块上机前逐一核对复制；特别注意：总线终端电阻（120Ω）仅在总线两端各设置 1 个
   • 提醒：这是最常见的低级错误，拍照！拍照！拍照！重要的事说三遍。
3. 端子接线不兼容
   • 问题：新旧模块端子排列、针脚定义差异，导致接线错误、短路或设备损坏
   • 避坑：提前核对 1C31125G02 官方接线图，标记每通道对应端子；重新压线时确保线径匹配、压接牢固；注意屏蔽层单端接地，避免环流干扰
   • 警示：Ovation 模块端子定义与西屋老款模块有差异，切勿凭经验接线，务必查手册确认。
4. 电源容量不足
   • 问题：新增模块后机架总功耗增加，现有电源模块负载超限，导致模块供电不稳定、频繁重启
   • 避坑：单块 1C31125G02 功耗约 5W，计算机架总功耗时预留 20% 余量；若接近电源额定值，及时增加电源模块
   • 数据：某项目机架原有 8 块 I/O 模块，新增 2 块 1C31125G02 后，总功耗达 55W，原 24V/2A 电源过载，更换为 24V/3.5A 电源后问题解决。
5. 静电击穿损坏
   • 问题：干燥环境下未做防静电措施，人体静电击穿模块内部芯片，导致模块报废
   • 避坑：操作前必须佩戴防静电手环，在防静电垫上拆装模块；冬季干燥环境（湿度 < 40%）尤其注意，禁止直接用手接触电路板
   • 案例：见过工程师冬季未戴手环直接插拔模块，通电后模块冒烟，2000 多元的模块当场报废，延误抢修进度。
