艾默生 5X00497G01 | Ovation DCS 继电器输出模块

描述

产品深度介绍

艾默生 5X00497G01 是 Ovation DCS 系统的专用继电器输出卡件，属于 5X 系列控制模块，适配电厂、化工等流程工业的分布式控制系统。模块接收系统数字信号，通过继电器触点输出，直接驱动电磁阀、接触器等现场设备，实现开关量控制。

这款模块采用工业级继电器与加固设计，能在 – 20℃~+60℃环境稳定运行，具备触点寿命长、抗干扰能力强的特点。16 通道独立输出，支持多设备并行控制，配合 Ovation 系统可实现复杂逻辑联锁，是工业现场可靠的开关量控制方案。

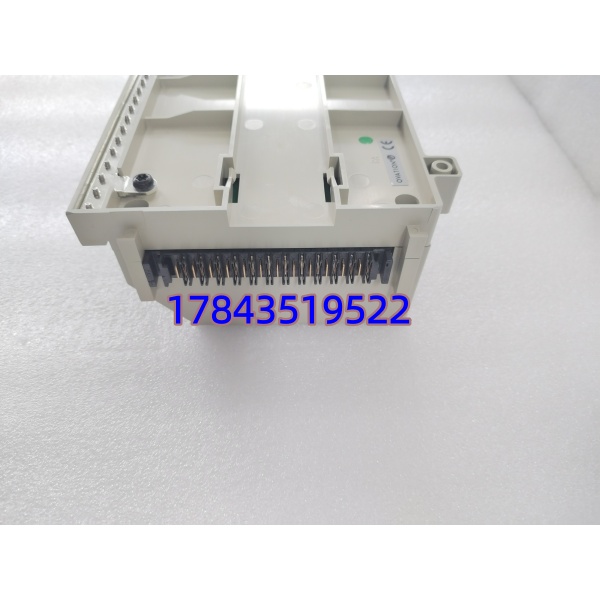

5X00497G01.

关键技术规格

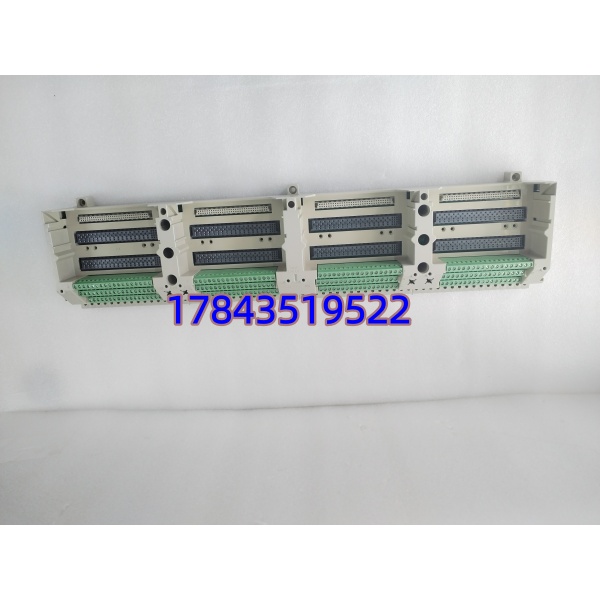

5X00497G01.

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一：

1. 通知生产部门停机计划，确认流程切换至安全状态
2. 断开 DCS 系统总电源及 UPS，等待 5 分钟放电
3. 佩戴防静电手环，在防静电垫上操作

工具准备：

• 防静电手环、十字螺丝刀（PH1）、万用表
• 标签纸、记号笔、手机（拍照记录配置）

备份工作：

• 导出 Ovation 系统控制程序至 U 盘
• 拍照记录旧模块接线端子、卡槽位置及周边布局

阶段二：拆卸旧模块（15 分钟）

1. 移除模块前盖卡扣，打开防护盖
2. 逐根标记线缆端子号，松开端子螺丝，轻拉出线缆
3. 按压模块底部 DIN 导轨卡扣，垂直拔出旧模块
4. 检查背板连接器针脚，清理灰尘，避免弯曲

⚠️ 注意：旧模块标签记录站地址、波特率等信息，拍照留存后再处理

阶段三：安装新模块（15 分钟）

1. 从防静电袋取出 5X00497G01，核对型号无误
2. 复刻旧模块配置：对照照片设置 DIP 开关（站地址、终端电阻）
3. 对准背板连接器垂直插入，听到 “咔哒” 声确认卡扣到位
4. 按标签恢复接线，端子螺丝拧紧至 0.5N・m，轻拉线缆确认固定

自检清单：

• DIP 开关配置与旧模块一致
• 所有线缆接线正确无松动
• 模块卡扣锁定，与相邻模块对齐

阶段四：上电测试（20 分钟）

1. 上电前用万用表测 24V DC 电源，确认无短路（阻值 > 10kΩ）
2. 先给机架上电，观察 LED 指示灯：绿灯常亮为正常，红灯闪烁需排查故障
3. 连接 Ovation 编程软件，扫描网络识别新模块，核对固件版本
4. 下载备份程序，切换至 RUN 模式，手动触发输出通道测试
5. 系统运行 30 分钟无报警，记录模块序列号及更换日期

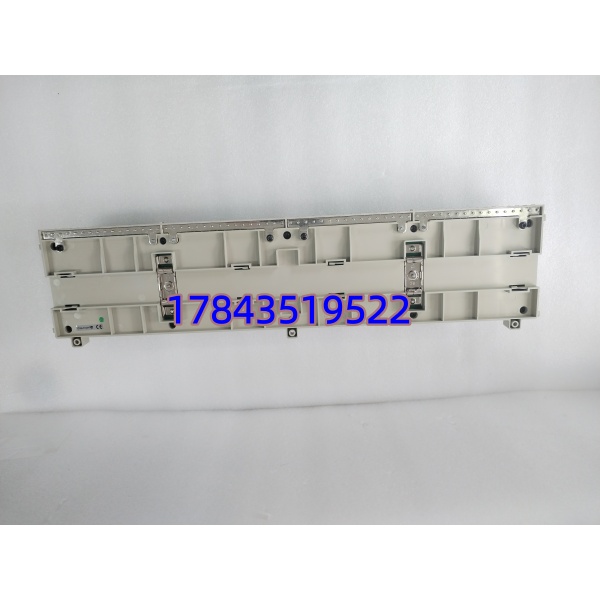

5X00497G01.

常见问题解答（FAQ）

Q1：5X00497G01 支持热插拔吗？A：不支持。作为 Ovation DCS 的 I/O 卡件，更换必须断电。强行热插拔易导致背板针脚损坏、继电器触点粘连，甚至影响整个 DCS 网络通讯。建议停机维护时批量更换，减少停机次数。

Q2：这个模块是全新原装吗？质保多久？A：我们提供的 5X00497G01 为全新原装正品，原厂防静电袋未拆封，可提供序列号供艾默生官方查询。质保期 12 个月，非人为损坏（如过压、静电击穿）可免费维修或更换。

Q3：5X00497G01 和 5X00496G01、5X00498G01 有什么区别？A：三者同属 Ovation 5X 系列，核心差异在通道数与输出类型：

• 5X00496G01：8 通道继电器输出
• 5X00497G01：16 通道继电器输出（主流型号）
• 5X00498G01：16 通道晶体管输出不可直接替换，需匹配系统卡槽与控制逻辑，替换前务必核对型号。

Q4：更换模块后需要重新编程吗？A：无需重新编程。同型号替换时，模块会自动读取系统配置，下载原有控制程序。仅当固件版本差异较大时，需在 Ovation 软件中刷新固件，整个过程约 30 分钟。

Q5：模块触点容量是多少？能直接驱动电机吗？A：原厂参数显示单通道触点容量为24V DC/1A，仅适用于驱动电磁阀、小型接触器等低功率设备。不可直接驱动电机，需通过中间继电器扩容，避免触点烧蚀。

Q6：5X00497G01 适配哪些行业场景？A：专为流程工业设计，适配火电、化工、冶金、水处理等 Ovation DCS 系统场景。常用于控制阀门开关、泵启停、报警回路等，16 通道设计可集中控制多台现场设备，简化系统架构。
