描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 5X00357G03 |
| 品牌 | 艾默生（Emerson） |
| 适配系统 | Ovation DCS 系统 |
| 功能类型 | 8 通道 HART 模拟输出（AO）模块 |
| 通道数量 | 8 通道，通道间隔离 |
| 输出信号 | 4-20mA DC，叠加 HART 协议（双向） |
| 分辨率 | 15 位 |
| 精度 | ±0.15%（25℃） |
| 负载能力 | 每通道 0–750Ω |
| 响应时间 | <3 ms |
| 工作电源 | 24V DC（±10%） |
| 功耗 | 约 6.5 W |
| 工作温度 | -40℃ 至 +70℃ |
| 隔离电压 | 1500V AC（通道 – 地） |
| 尺寸（宽 × 高 × 深） | 125 × 105 × 35 mm |
| 重量 | 约 0.5 kg |
| 冗余 | 支持 1:1 冗余热备 |
| 认证 | CE、UL、RoHS、防爆 Ex ia（部分版本） |

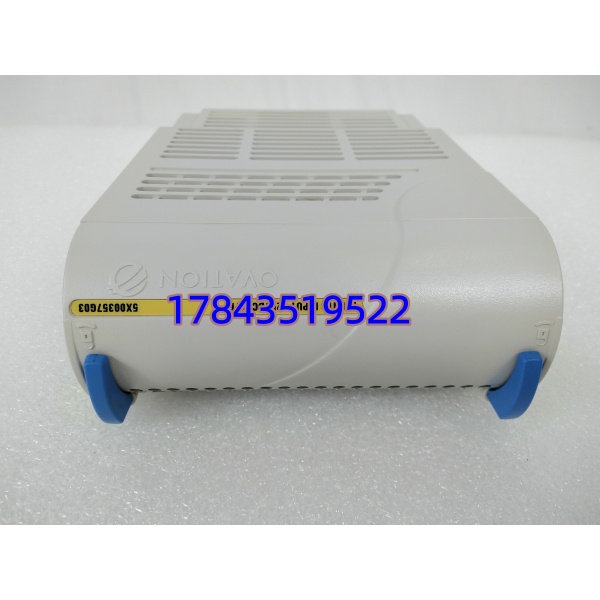

5X00357G03
产品深度介绍
5X00357G03 是艾默生 Ovation 系统的高性能 8 通道 HART 模拟输出模块，用于向现场智能阀门定位器、变频器、智能变送器等设备输出 4-20mA 控制信号，并通过 HART 协议实现双向数字通信，可远程读取阀位、温度、故障诊断信息，支持在线校准与参数设置。
- 一体化设计：电子模块 + 输出回路集成，无需额外特性卡，直接插装标准 I/O 底座
- HART 优势：在 4-20mA 模拟信号上叠加数字信号，不影响模拟控制，同时获取设备健康信息
- 高可靠性：通道隔离、宽温、抗电磁干扰，适合火电、化工、油气等恶劣工况
- 冗余支持：支持 1:1 冗余切换，切换时间 < 500ms，保障关键控制回路不间断运行

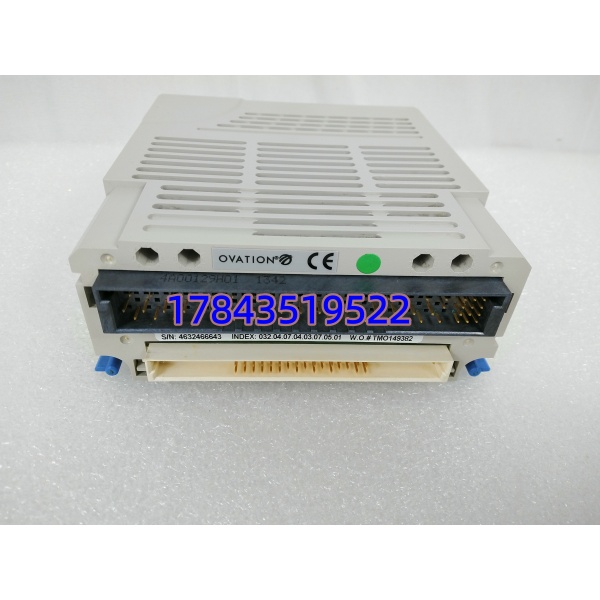

5X00357G03
应用场景与行业案例
工程痛点描述
传统 AO 卡只能输出 4-20mA，无法获取智能阀门的诊断数据，阀门故障只能被动发现，易导致非计划停机；普通卡精度低、温漂大，长期运行控制偏差累积，能耗上升。
典型应用场景
- 火力发电 – 智能减温水 / 给水阀控制驱动带 HART 的智能调节阀，远程监控阀位、行程、温度，预测填料磨损，减少非计划检修。
- 石油化工 – 反应釜 / 精馏塔智能回路控制 HART 定位器，实时获取阀门诊断信息，提前预警卡涩、泄漏，保障连续生产。
- 油气行业 – 输送管道压力 / 流量调节配合 HART 智能阀门，远程校准、故障诊断，降低现场维护成本，提升管网稳定性。
- 水处理 – 加药 /pH 智能控制驱动 HART 智能加药泵 / 调节阀，精确控制药剂投加量，实时监测泵状态，减少药剂浪费。
真实案例
案例：某 400MW 机组智能阀门健康管理升级去年 12 月，华北某电厂 Ovation 系统减温水阀多次出现卡涩，人工巡检难以及时发现，影响机组负荷稳定。
改造采用 5X00357G03 替换传统 AO 卡，利用 HART 读取阀门行程、扭矩、温度数据，建立健康模型。上线后：
- 阀门故障预警准确率 > 90%，避免 2 次非计划停机
- 控制精度提升，主蒸汽温度波动从 ±4℃降至 ±1.2℃
- 现场巡检工作量减少 60%
电厂已将该模块纳入A 类关键备件，每台机组常备 4 块，用于重要智能控制回路冗余。
