描述
关键技术规格
- 型号: 1C31224G01
- 品牌: 艾默生 (原西屋)
- 系列: Ovation DCS
- 通道数: 8 通道独立差分模拟输入
- 输入信号: 4-20mA（兼容 0-10V）
- 分辨率: 14 位 A/D 转换器
- 精度: ±0.1% 全量程 (25°C)
- 输入阻抗: 250Ω（4-20mA）
- 隔离电压: 通道 – 系统间光电隔离
- 响应时间: <250 毫秒
- 供电: 背板 24VDC，功耗 5W
- 工作温度: -40°C ~ +70°C
- 防护等级: IP66
- 尺寸: 101.6mm × 101.6mm × 33.3mm
- 重量: 0.45kg
- 质保期: 12 个月
- 产地: 美国

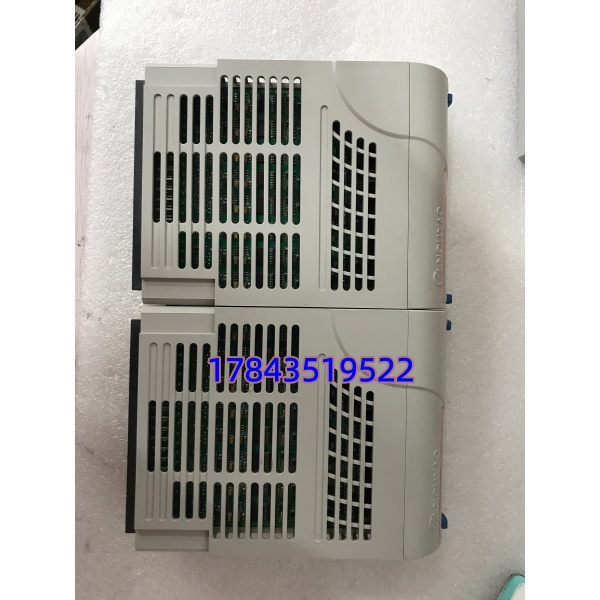

1C31224G01
产品深度介绍
1C31224G01 是艾默生旗下西屋 Ovation 系统的8 通道隔离型模拟量输入模块，属于 DCS 系统核心 IO 卡件。该模块专为过程控制设计，接收现场压力、温度、流量、液位等 4-20mA 变送器信号，转换为数字信号供系统处理。
作为 Ovation 系统标准配置，1C31224G01 采用 14 位高精度 AD 转换，通道间光电隔离，有效抑制地环路干扰。支持热插拔在线更换，无需停机维护；具备断线、超量程、模块故障自诊断，适配火电、石化、冶金等恶劣工况。

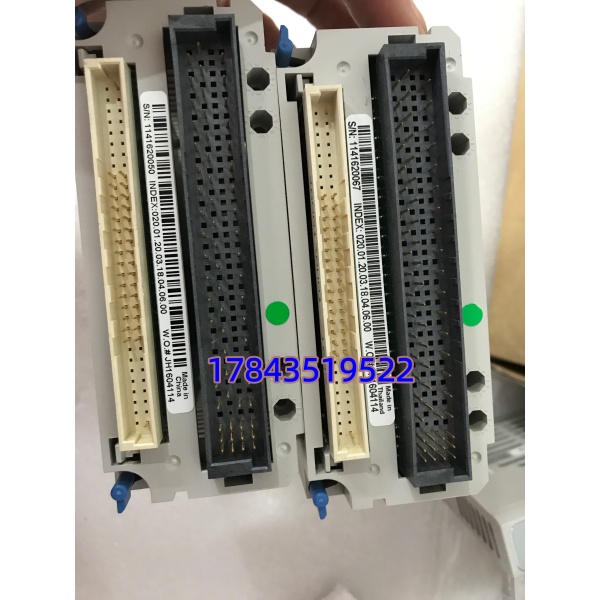

1C31224G01
应用场景与行业案例
工程痛点描述
连续生产中，模拟量输入模块故障会导致关键工艺参数（温度、压力、流量、液位）采集中断或失真，操作员失去监控依据，极易引发误操作与安全事故。信号漂移、断线等隐性故障排查耗时，影响生产稳定性。
典型应用场景
- 火力发电 – 锅炉与汽机参数采集采集炉膛温度、蒸汽压力、给水流量、汽机轴温等关键参数，为 DCS 控制提供精准数据，保障机组安全稳定运行。
- 石油化工 – 精馏塔与反应釜监测监测塔内温度、压力、液位、回流流量，高精度采集确保化学反应过程可控，提升产品纯度与收率。
- 冶金行业 – 高炉与轧机数据采集采集高炉炉顶压力、热风温度、轧机液压系统压力，耐受高温、粉尘、强电磁干扰，保障数据可靠。
- 水处理 – 水质与工艺参数监控采集进水 / 出水压力、流量、pH 值、溶解氧，为加药、曝气控制提供依据，满足环保排放要求。
真实案例
案例：某大型电厂 Ovation 系统 AI 模块批量更换
去年 11 月，华北某 1000MW 机组 Ovation 系统多个参数显示波动、跳变，部分测点数据时断时续，操作员需频繁手动干预，存在安全隐患。
检修排查后确认，多块 1C31224G01 模拟量输入模块老化，信号采集精度下降、稳定性变差。原厂订货周期 6 周，机组无法长期带病运行，风险极高。
采购紧急联系我们，确认有全新原装现货。分两批发出，工程师利用两次夜间负荷低谷期完成在线更换，全程未停机。模块投入后，参数采集稳定、精度恢复至 ±0.1%，系统监控可靠性大幅提升。
事后该厂将 1C31224G01 纳入关键备件清单，常备 3 块库存，彻底规避同类故障带来的运行风险。

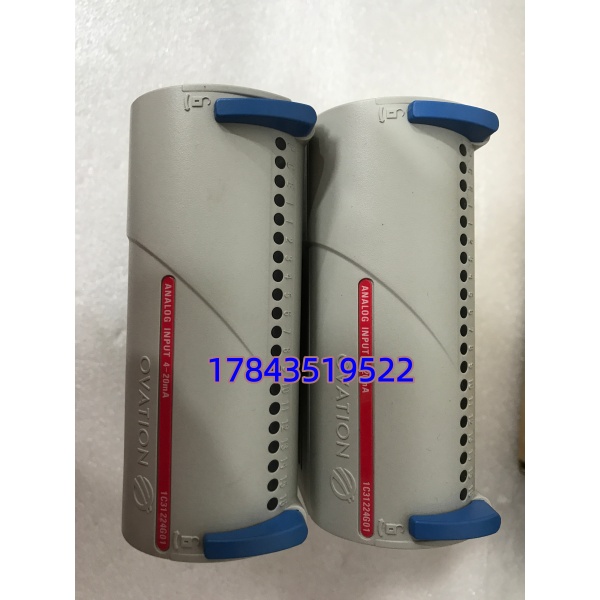

1C31224G01
