描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 1C31197G01 |
| 信号标准 | 4-20mA 模拟量，叠加 HART 数字通讯 |
| 供电电压 | 24 VDC ±10% |
| 控制精度 | 满量程的 ±0.5% |
| 响应时间 | < 100 ms |
| 工作温度 | -40°C ~ +85°C |
| 通讯协议 | HART（可寻址远程传感器高速通道） |
| 适配执行器 | 气动 / 电动阀门定位器 |
| 尺寸 (长 × 宽 × 高) | 12.1 × 5.1 × 16.6 cm |
| 重量 | 约 0.35 kg |
| 适配系统 | Emerson Ovation DCS 3.5 及以上版本 |

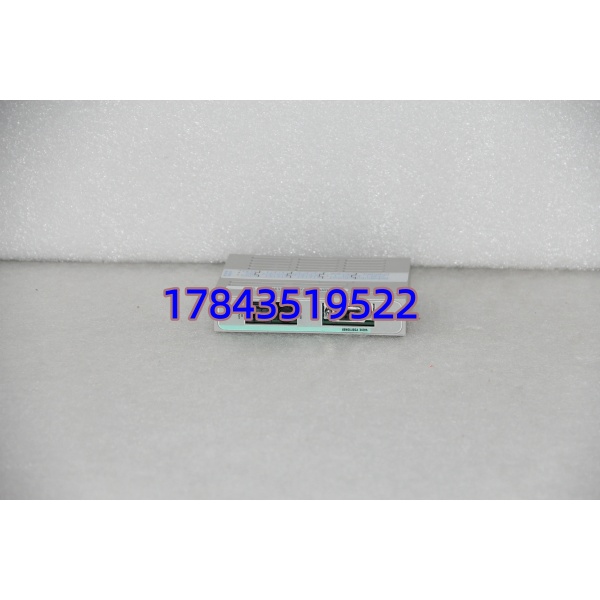

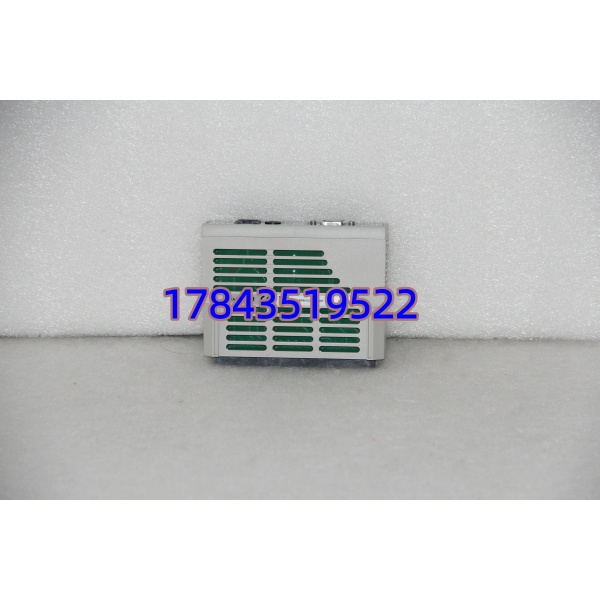

1C31197G01
产品深度介绍
艾默生 1C31197G01 是原西屋电气设计、现艾默生生产的 Ovation DCS 系统专用阀门定位器控制模块。它作为 DCS 与现场智能阀门间的接口，将系统控制指令转换为 4-20mA 模拟信号，并叠加 HART 数字信号，实现对阀门的精确控制与远程参数读写。
该模块支持各类气动、电动执行机构，具备 PID 控制功能，分辨率达 0.01%，重复性 0.1%。内置诊断功能，可实时监测阀门状态、行程偏差及故障报警，广泛用于火电、化工等流程工业的关键控制回路。

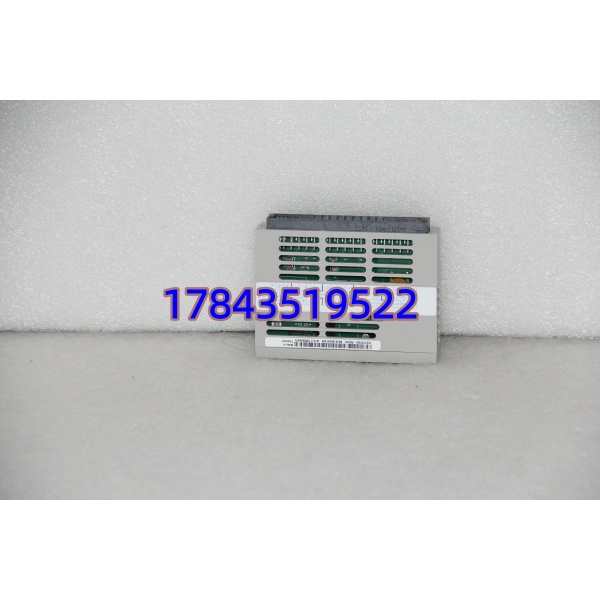

1C31197G01
应用场景与行业案例
工程痛点
在役火电、化工装置的 Ovation 老系统中，原配 1C31197G01 模块因老化、电磁干扰或环境腐蚀频发故障；原厂已停产，新模块采购周期长、价格高，阀门控制卡故障直接导致工艺回路失控、生产中断。
典型应用场景
- 火力发电 – 锅炉给水与蒸汽控制控制给水调节阀、过热器减温水阀、主蒸汽隔离阀，精确调节流量与压力，保障锅炉稳定运行与蒸汽品质。
- 石油化工 – 反应釜与精馏塔控制驱动进料 / 出料调节阀、回流阀、压力控制阀，实现温度、压力、液位的闭环控制，适配防爆与强腐蚀环境。
- 油气输送 – 管道压力与流量调节控制长输管线的截断阀、调压阀，维持管网压力稳定，防止水击与泄漏，保障输送安全。
- 水处理 – 污水处理与净化系统驱动曝气池进气阀、加药调节阀、排污阀，实现溶解氧、PH 值、液位的自动控制，优化处理效率。
真实案例
案例：某 600MW 火电厂锅炉给水阀控制模块更换
去年 6 月，华东某电厂 #3 机组 Ovation DCS 系统中，一块 1C31197G01 阀门控制模块故障，锅炉给水调节阀失控，汽包水位波动，机组面临降负荷停机风险。
电厂备件库无备用卡，咨询原厂，回复调货周期 6 周，远超出检修窗口期。
采购部门紧急联系我们，确认有全新原装现货。当天顺丰发出，24 小时送达现场。工程师停机更换，下载配置后，模块正常投用，给水控制恢复稳定，机组未降负荷运行。
事后电厂维护主管反馈：“这种关键控制卡一旦故障，直接威胁机组安全，必须提前储备备件。”
质量透明化检测流程
- 入库验收检测
- 来源追溯：核对原厂装箱单、序列号，确认原装正品
- 外观检查：无腐蚀、无划痕、无维修痕迹、引脚无变形
- 附件核对：原厂说明书、合格证齐全
- 上机功能测试
- 测试环境：Ovation 原厂测试机架
- 测试内容：通电自检、4-20mA 信号精度校准、HART 通讯测试、负载运行 24 小时温升记录
- 测试记录：出具完整测试报告，可提供测试视频
- 电气参数测试
- 绝缘电阻测试：500V 摇表，绝缘电阻 > 10MΩ
- 耐压测试：符合工业标准，无击穿漏电
- 固件与配置验证
- 固件版本读取并记录，确保与现场系统兼容
- 配置参数备份，便于现场快速配置
- 最终质检与包装
- 质检员签字确认，贴附 QC 合格标签
- 防静电袋密封，气泡膜 + 原厂纸箱包装
技术避坑指南
- HART 协议兼容性问题
- 问题：新模块 HART 固件版本过新，与老版本 Ovation 系统或现场定位器通讯异常
- 避坑：采购前确认现场系统固件与定位器 HART 版本，要求供应商标配兼容固件；必要时刷新固件
- 案例：某化工厂更换模块后，DCS 报 HART 通讯故障，排查发现新模块固件 V5.0，现场系统 V3.7，降级固件后恢复正常
- 模拟量信号接线错误
- 问题：4-20mA 正负极接反、HART 信号线与电源线混接，导致阀门无动作或通讯失败
- 避坑：1C31197G01 为二线制 4-20mA+HART，信号正接模块 + 端，负接 – 端；HART 无需额外接线，叠加在模拟量信号上；更换前拍照记录旧模块接线
- 供电电压不稳
- 问题：现场 24VDC 电源波动大、纹波超标，导致模块工作不稳定、阀门抖动
- 避坑：确保供电电压稳定在 24VDC±10%，纹波 < 50mV；建议加装电源滤波器；多模块共用电源时，计算总功耗，预留 20% 余量
- 电磁干扰影响
- 问题：模块附近有变频器、大功率电机等强干扰设备，导致信号漂移、通讯中断
- 避坑：模块远离强干扰设备，间距 > 30cm；信号电缆采用屏蔽双绞线，屏蔽层单端接地；机柜做好接地，接地电阻 < 4Ω
- 静电防护不到位
- 问题：冬季干燥环境下，未做防静电措施直接触摸模块，导致内部芯片静电击穿
- 避坑：操作前佩戴防静电手环，在防静电垫上操作；模块存放与运输全程使用防静电包装
