描述
产品深度介绍

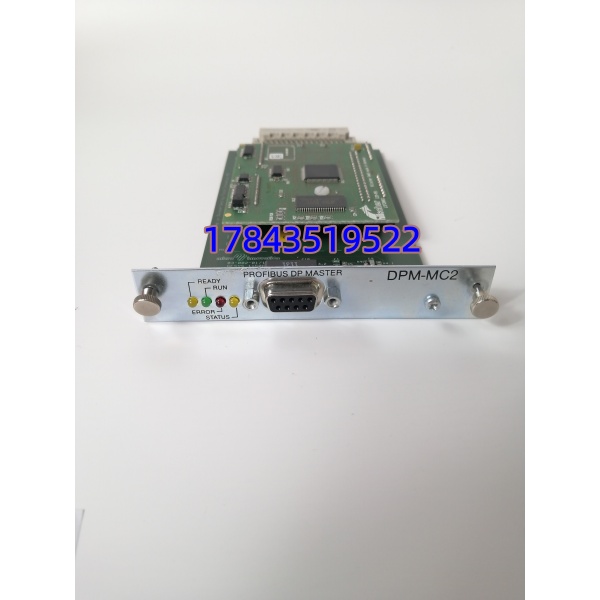

EATON DPM-MC2 是伊顿专为 MICRO PANEL MC2 系列人机界面设计的专用扩展插卡，作为独立 PROFIBUS DP 主站使用，通过设备内部插槽直插安装，无需额外外置控制器即可接入 Profibus 现场总线网络。该模块遵循 EN50170 工业总线标准，自带电气隔离电路，能稳定对接变频器、远程 I/O、传感器等 DP 从站设备，多用于水处理、包装机械、小型产线改造项目。相比外接独立主站网关，它直接集成进 MC2 面板，缩减控制柜布线与硬件成本，原有 MC2 系统无需整体更换即可扩展总线通讯能力。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 产品型号 | DPM-MC2 |
| 总线协议 | PROFIBUS DP 主站（EN50170） |
| 外部接口 | 9 针 Sub-D 母头，电气隔离 |
| 总线端子供电 | Pin5 DGND、Pin6 VP（+5V，仅给终端电阻供电） |
| 工作环境温度 | 0 ~ 50℃ |
| 存储运输温度 | -20 ~ 60℃ |
| 环境湿度 | 10%~95%，无凝露 |
| 总线规则 | 单总线段仅允许 2 个终端电阻，至少一端带电 |
| 安装要求 | 必须断电插拔，仅适配 MC2 系列专用插槽 |
| 状态指示灯 | RUN 绿灯、ERROR 红灯、STATUS 黄灯 |
| 抗振动标准 | IEC68-2-6 |
| 抗冲击标准 | IEC68-2-27 |
| 重量 | 约 0.2 kg |
常见问题解答
Q1：DPM-MC2 可以热插拔吗？
A：完全不支持热插拔。模块依靠面板背板插槽供电，带电插拔会造成金手指电流冲击，轻则通讯芯片烧毁，重则连带 MC2 主机主板损坏。所有拆装操作必须彻底断开 24V 电源并放电。现场有连续生产需求，建议配备冗余面板轮换更换。
Q2：这个模块适配哪些设备，能替换其他型号吗？
A：仅匹配 EATON MICRO PANEL MC2 系列人机面板，无通用兼容性，不能直接用在 XV400、XV100 等其他伊顿触摸屏上，也无法替代第三方 Profibus 通讯卡。更换时必须确认面板机身预留专用扩展插槽。
Q3：总线终端电阻怎么设置容易踩坑？
A：一条 Profibus 总线段最多只能开启 2 个 120Ω 终端电阻，分别在总线首尾两台设备。很多现场故障是中段设备误开终端电阻，导致信号衰减、站点掉线。另外两端开启终端电阻的设备，Pin5、Pin6 必须接供电，无源终端会出现通讯不稳。我遇到过改造项目，三台设备全开终端电阻，整条总线半小时断连一次。

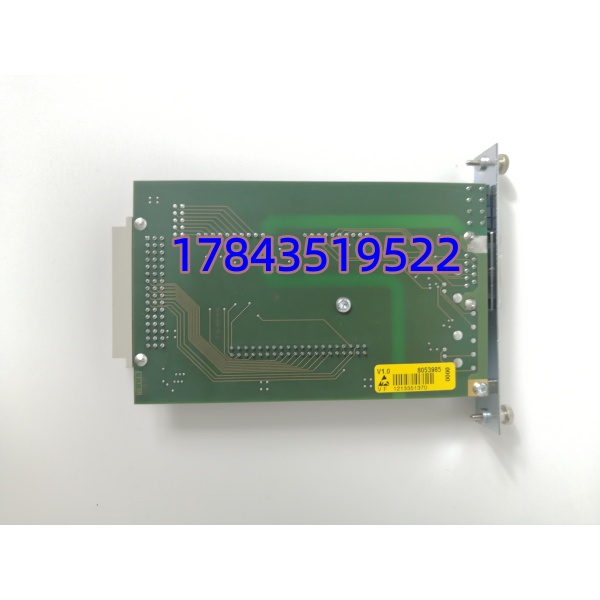

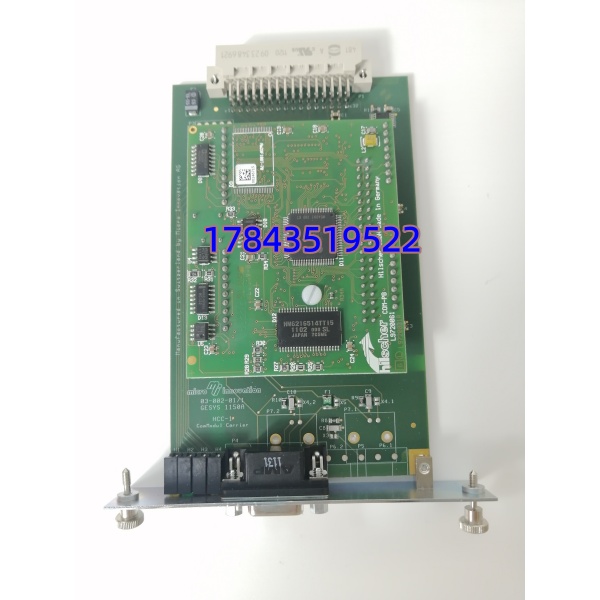

Q4：DPM-MC2 原厂停产了，库存件稳定性有保障吗？A：原厂已停止量产，市面流通均为全新闲置库存，无全新原厂订货渠道。我们入库会完成全套电气检测：绝缘 500V 摇表测试、24 小时连续总线拷机、固件版本核验，附带完整测试报告，12 个月硬件质保。翻新板电路板会有焊油痕迹、元件二次焊接，收货可对照实拍图核验原装状态。
Q5：模块固件版本不匹配会有什么现象？
A：低版本 MC2 面板固件无法识别新款 DPM-MC2，上电 RUN 灯常灭，软件扫描不到 DP 主站接口。处理方式两种：一是升级人机面板系统固件，二是提前告知客服现场面板型号，我们匹配对应固件版本库存模块，避免现场返工调试。
Q6：质保包含哪些故障，人为损坏怎么界定？
A：发货起 12 个月质保，覆盖出厂硬件缺陷、通讯芯片故障、电路板断路。人为损坏不在质保：静电击穿（无防静电操作）、进水油污、线缆短路烧毁金手指、私自拆卸电路板改装、超出 0~50℃高温环境使用。出现故障可提供视频、照片远程诊断，确认硬件问题免费换新库存件。
