描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | XVS-440-10MPI-1-1AD |
| 显示屏 | 10.4″ TFT 彩色 LCD，640×480（VGA），LED 背光 |
| 触摸方式 | 红外（IR）+ 电阻式，工业级耐用 |
| 处理器 | 内置 Intel Atom，集成 PLC 运行时 |
| 内存 / 存储 | 1GB RAM / 4GB Flash |
| 通讯接口 | 以太网 (10/100Mbps)、RS-232、Profibus/MPI、USB×2 |
| 电源 | 24VDC ±20%，约 1.5A |
| 防护等级 | 前面板 IP65，背部 IP20 |
| 工作温度 | 0°C ~ +50°C（部分资料 – 20°C~+70°C） |
| 尺寸 / 重量 | 295×230×54mm / 约 4.3kg |
| 认证 | CE、RoHS |
| 系统 | 支持 Windows CE，内置 PLC 功能（需授权） |
产品深度介绍

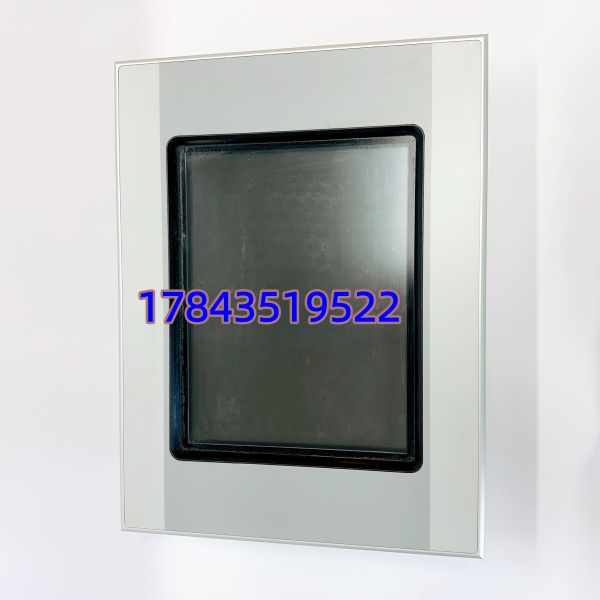

EATON XVS-440-10MPI-1-1AD 是XVS400 系列一体化 HMI-PLC，把触摸屏与 PLC 合二为一，专为机器自动化设计。省去独立 PLC，控制柜更紧凑、接线更少、成本更低。
屏幕为 10.4 寸 TFT，工业级亮度与对比度，强光下可视；红外 + 电阻双触摸，戴手套也能操作；自带 MPI/Profibus 可直接对接西门子 PLC，以太网用于上位组网，USB 方便程序上传 / 下载。适合小型到中型设备做 “显示 + 控制” 一体化方案。
应用场景
- 机械设备：包装机、注塑机、纺织机、木工机械 —— 一体机减少柜内空间与接线。
- 生产线 / 流水线：工位监控、配方管理、产量统计 —— 以太网组网，数据上传 MES。
- 水处理 / 环保：泵站、加药、过滤控制 ——IP65 防水防尘，现场直接安装。
- 暖通 / 能源：锅炉、空调机组、空压机 —— 宽温适应，稳定长期运行。
质量与供货提示
- 市场状态：原厂已停产（EOL），全新原装为库存尾货，价格偏高，假货 / 翻新多。

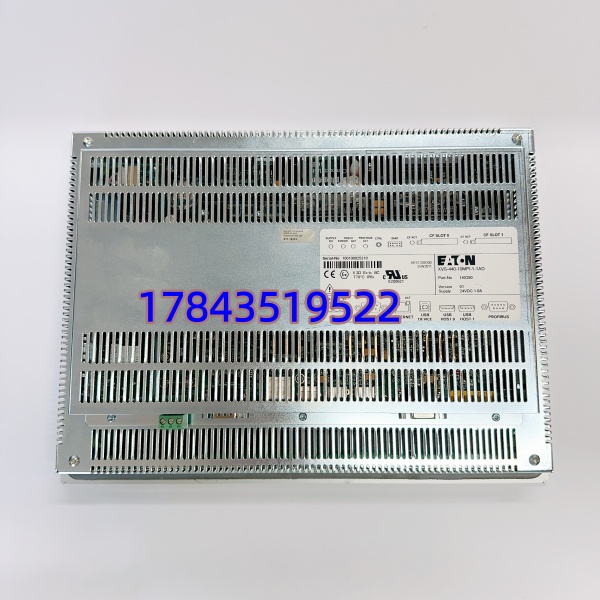

- 鉴别要点：核对机身序列号、伊顿原厂标签、背板接口丝印；全新机带原装盒、光盘、质保卡。
- 替代建议：同系列升级为 XVS-440-10MPI-1-10 或 XV-1000 系列；也可考虑 PanelView、MP277 等兼容方案。
技术避坑指南
- MPI 通讯接线错误
- 问题：接西门子 PLC 时 MPI 地址 / 波特率不对，通讯失败。
- 避坑：默认 MPI 地址 2、波特率 187.5kbps；终端电阻拨到 ON；用专用 MPI 电缆。
- 24V 电源波动烧机
- 问题：现场电源不稳，无隔离，电源芯片损坏。
- 避坑：用稳压 24VDC，加 EMI 滤波器；远离变频器、大功率电机。
- 触摸不准 / 无响应
- 问题：灰尘 / 油污、接地不良、驱动不匹配。
- 避坑：定期清洁屏幕；可靠接地；重装触摸驱动；避免强静电环境。
