描述
产品深度介绍
EATON PL9-C2-2 是伊顿 PL9 系列2 极 2A C 型微型断路器，属于 xPole 终端配电产品线，用于低压交流系统的过载与短路保护。C 型脱扣适配照明、插座、小型电机等常规负载，双极结构可同时断开相线与中性线，提供可靠隔离功能。
这款断路器的核心价值是紧凑可靠 + 标准适配 + 安全隔离。宽度仅 17.6mm，标准 35mm DIN 导轨安装，弹簧端子接线便捷；6kA 高分断能力满足 IEC/EN 60898-1，红绿触点指示清晰，保障操作安全。适用于住宅、商业及工业控制柜的分支回路保护。

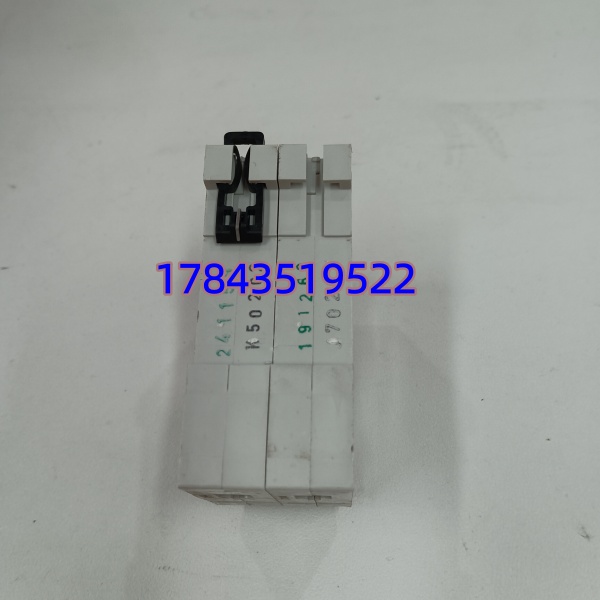

EATON PL9-C2-2
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | PL9-C2-2（PL9-C2/2） |
| 极数 | 2 极（2P） |
| 额定电流 | 2 A |
| 脱扣曲线 | C 型（5–10 In 磁脱扣） |
| 额定电压 | AC 230/400 V（50/60 Hz） |
| 分断能力 | 6 kA（IEC/EN 60898-1） |
| 安装方式 | 35 mm DIN 导轨 |
| 接线方式 | 弹簧端子（前接线） |
| 尺寸（宽 × 高 × 深） | 17.6 × 84.5 × 61.5 mm |
| 防护等级 | IP20 |
| 符合标准 | IEC/EN 60898-1、GB 10963.1 |
| 机械 / 电气寿命 | ≥10,000 次 |

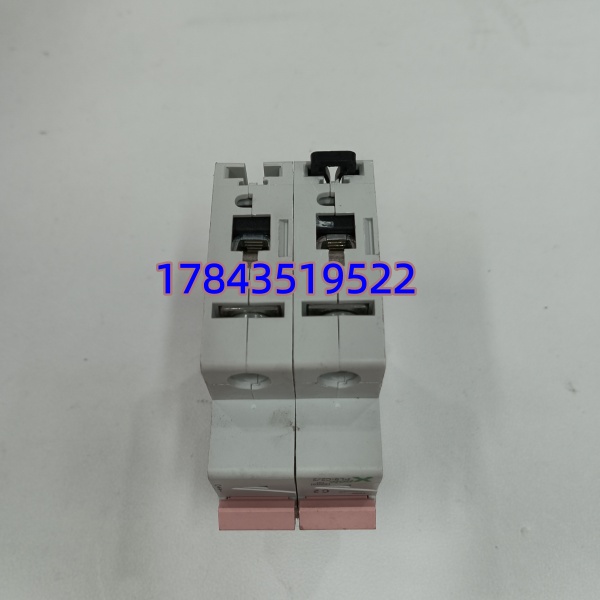

EATON PL9-C2-2
安装与接线指南
阶段一：准备工作（5 分钟）
⚠️ 安全第一：
- 确认上级电源已断开，验电无电压。
- 准备绝缘手套、PH1 螺丝刀、万用表、标签纸。
阶段二：拆卸旧断路器（5 分钟）
- 松开上下接线端子螺丝，取下线缆并标记。
- 捏住断路器两侧，向上轻抬，脱离 DIN 导轨卡扣。
- 检查导轨与端子排无破损、氧化。
阶段三：安装新断路器（5 分钟）
- 将 PL9-C2-2 底部卡入 DIN 导轨，向下按压到位。
- 按标记接入相线（L）与中性线（N），拧紧端子（0.5–0.8 N・m）。
- 检查接线牢固、无松动，裸露导体不外露。自检清单：
- 断路器卡紧不晃动
- 相线 / 中性线接线正确
- 端子螺丝拧紧、无松动
阶段四：上电测试（5 分钟）
- 确认手柄处于 “OFF”，合上上级开关。
- 将手柄拨至 “ON”，指示灯（若有）正常，无异常声响。
- 万用表测输出端电压正常；模拟轻微过载，断路器可靠脱扣。
- 恢复供电，记录更换信息至维护日志。

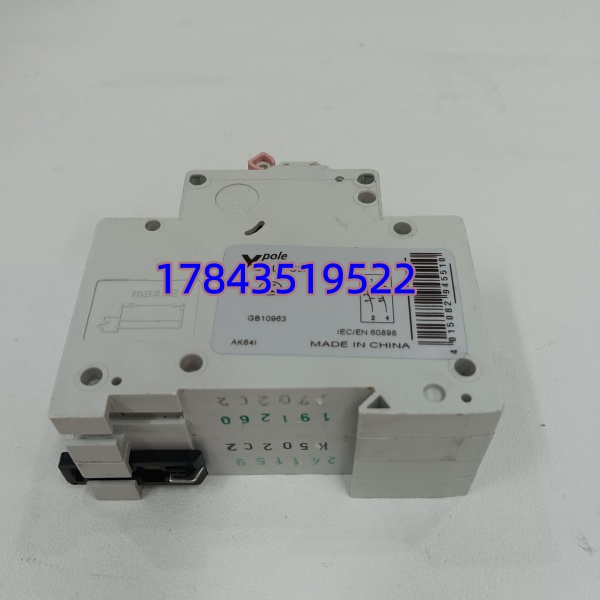

EATON PL9-C2-2
常见问题解答（FAQ）
Q1：PL9-C2-2 适用什么负载？能用于电机吗？
A：C 型脱扣（5–10 In），适配照明、插座、小型风机、≤0.5kW 小电机及控制回路；不适合重载电机或高感性负载（选 D 型）。
Q2：2 极和 1 极 + N 有什么区别？可以互换吗？
A：PL9-C2-2 是2 极（2P），双极同时分断；1P+N 仅分断相线、中性线直通。保护与隔离等级不同，不可直接互换。
Q3：分断能力 6kA 是什么意思？够用吗？
A：6kA 为额定短路分断能力，表示可安全切断 6kA 短路电流。住宅 / 商业及普通工业控制柜完全够用；高短路电流场景需选 10kA 型号。
Q4：可以和伊顿其他系列（如 PL10）互换吗？
A：同属 xPole 平台，导轨与尺寸兼容，但脱扣特性、分断能力及附件适配有差异；替换前核对额定电流、脱扣曲线与分断能力。
Q5：质保多久？全新原装怎么验证？
A：提供12 个月质保（非人为损坏）。原装验证：可提供原厂合格证、序列号、未拆封包装照片及出厂质检报告。
