产品深度介绍

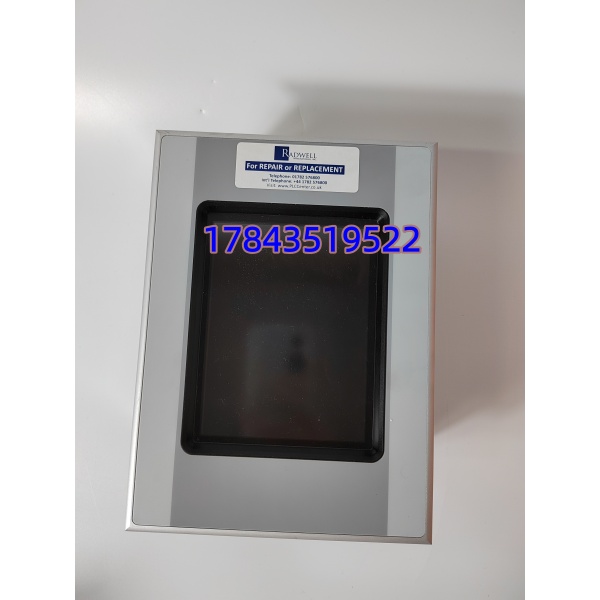

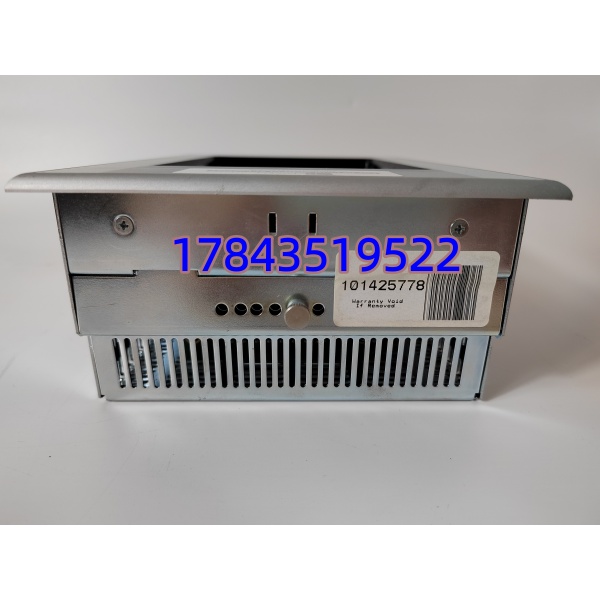

EATON XV-442-57CQB-1-10 是伊顿 XV400 产品线 5.7 寸小型工业人机界面，搭载红外触控面板，适配机床、包装机械、小型流水线等紧凑型设备现场控制场景。整机铝合金前框搭配钢化防眩光玻璃，正面满足 IP65 防尘防水，可直接嵌入控制柜面板安装。
设备搭载 400MHz 32 位 RISC 处理器，预装 Windows CE 系统，标配以太网、CAN、RS232、USB 多路通讯接口，可对接主流品牌 PLC。机身预留 PLC 授权扩展通道，加装授权后可实现触控 + 逻辑控制一体化，省去额外小型控制器，降低整机柜体布线成本，低温、高湿车间可稳定连续运行。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 显示面板 | 5.7 英寸 STN 彩色显示屏，256 色 |
| 屏幕分辨率 | QVGA 320 × 240 像素，支持竖屏显示 |
| 触控方式 | 红外红外感应触摸，47×31 逻辑通道 |
| 主控芯片 | 400MHz 32 位 RISC 处理器 |
| 内存存储 | 64MB 运行内存；1.5MB 板载闪存；NVRAM 断电保存数据 |
| 操作系统 | Windows CE（需配套系统授权） |

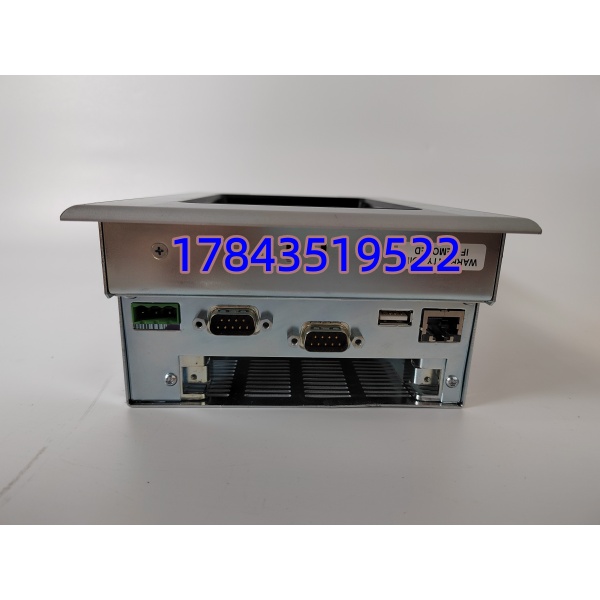

| 通讯接口 | 100M 以太网、CAN 总线、RS232、USB 主机 / 设备口 |
| 供电规格 | DC 20.4–28.8V（标称 24V），整机功耗≤10W |
| 防护等级 | 正面 IP65，背部接线区 IP20 |
| 安装方式 | 柜体嵌入式安装（齐平面板） |
| 工作温区 | -20℃ ~ +60℃；存储 – 40℃ ~ +85℃ |
| 环境湿度 | 0–90% RH，无凝露环境 |
| 机身材质 | 铝合金外壳，防爆钢化玻璃面板 |
| 可选功能 | 加装 PLC 授权，实现 HMI + 小型逻辑控制一体 |
质量透明化检测流程
入库验收检测
- 来源追溯：核对原厂外包装箱序列号、出厂合格证，渠道单据存档
- 防伪核验：机身标签序列号可对接伊顿渠道核验出厂批次
- 外观全检：玻璃无划痕、铝合金边框无磕碰、接口针脚无弯曲氧化，无维修拆解痕迹
- 附件清点：原厂说明书、密封胶圈、固定卡扣齐全完整
上机功能实测（伊顿 XV400 专用测试台）
- 通电自检：完整启动 Windows CE 系统，背光亮度均匀，无花屏、白斑
- 触控全点位测试：逐格校验红外触摸区域，无失灵、偏移、卡顿
- 多通讯联调：以太网、CAN、RS232 同时接入仿真 PLC，连续 24 小时数据交互
- 长时间负载老化：满负荷运行 24 小时，记录机身温升，无自动重启、断连
- 出具完整纸质测试报告，留存测试截图、运行日志
电气安全参数检测
- 500V 摇表绝缘电阻测试，整机绝缘阻值＞10MΩ
- 接地连续性检测，外壳接地回路导通正常
- 宽压测试：20.4V–28.8V 区间切换供电，设备运行无波动
固件与配置归档
- 读取本机固件版本，记录存档；支持按需刷新匹配客户现场固件
- 备份出厂基础参数、触控校准文件，拍照留存背部端口原始跳线状态
终检封装出库
- 质检人员签字确认测试合格，粘贴 QC 合格标签标注检测日期
- 整机装入专用防静电袋密封，外层气泡膜缓冲防护
- 硬质纸箱封装，附带质检报告随货发出，可提供测试视频供客户核验
