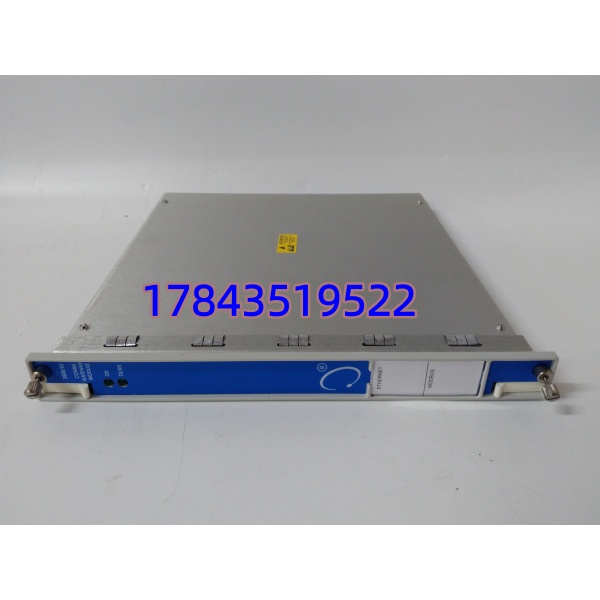

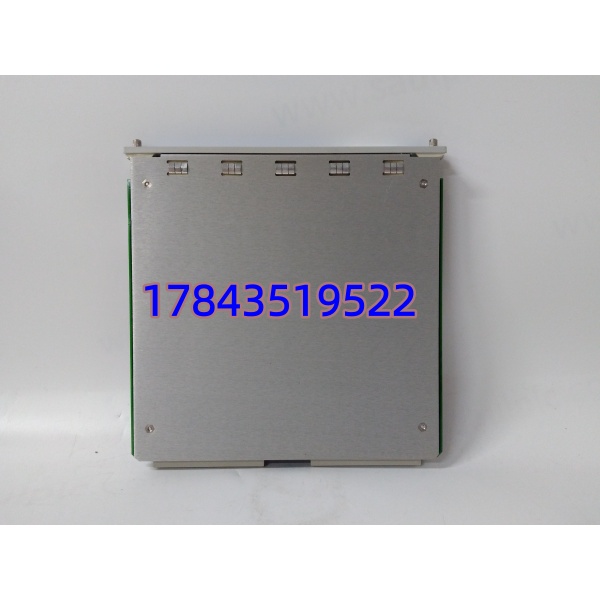

产品详情
・型号：350092（部件母件 141542-01）
・品牌：Bently Nevada
・系列：3500 机械保护 TSI 系统
技术参数
| 参数项 | 原厂实测规格 |
|---|---|
| 模块全称 | 3500/92 Communication Gateway 通讯网关 |
| 供电输入 | DC24V ±10% |
| 典型整机功耗 | 5.6W（搭配 RS485 子卡） |
| 以太网规格 | RJ45 10Mbps 10BASE-T，IEEE802.3 标准 |
| 可选串口子卡 | RS232 / RS422 / RS485 三种选配 |
| 支持通讯协议 | Modbus TCP、Modbus RTU、Bently 专有组态协议 |
| 工作环境温度 | -30℃ ~ +65℃ |
| 存储耐受温区 | -40℃ ~ +85℃ |
| 湿度耐受 | 5%~95% RH，无冷凝环境 |
| 整机尺寸 | 241mm×24.4mm×242mm |
| 净重 | 0.82kg |
| 合规标准 | API 670、CE、UL、SIL2 功能安全认证 |
| 面板状态指示灯 | OK 运行灯、TX/RX 收发通讯灯 |
| 安装形式 | 3500 机架通用插槽，无固定槽位限制 |
产品介绍
火电汽轮机组、大型离心压缩机改造项目里，老款 3500/90 网关寄存器配置僵化，无法适配新版 DCS 点位表，3500/92 就是针对该痛点迭代的通讯中转单元。严格来说，它取消了旧版固定主值寄存器，新增可自定义 Modbus 寄存器配置工具，现场实测发现技改项目调试时间能缩短近一半，不用反复修改上位程序映射地址。
根据 Bently 原厂 Datasheet 文档 141542-01 Rev.G，模块同步采集机架内全部振动、轴位移、转速、报警状态数据，一路以太网同时供组态软件、System1 诊断平台、厂区 DCS 三方读取；串口侧可单独对接本地 PLC 实现就地联锁监控。对比分体式外置 Modbus 转换模块，它直接挂载机架背板，省去额外供电与布线空间，机柜布局更简洁；但该型号不支持光纤以太网直出，远距离跨机柜组网必须搭配光电转换模块，高电磁干扰厂区直接网线长距离布线容易出现数据丢包。
替换与升级建议
✅ 直接替换（插拔即用，原有组态完整保留）
3500/92 全系列硬件版本（136180-01、136188-02）；背板总线、网口、串口引脚定义完全一致，原有 IP、Modbus 寄存器配置通电自动读取，无额外调试工时。
⚠️ 软件兼容（需重新导出寄存器映射表）
3500/90；硬件插槽通用，背板通讯兼容，但寄存器逻辑不互通，上位 DCS 点位全部需要重新对应，单机架改造调试耗时约 2~3 小时，上位程序改动成本较高。
❌ 硬件不兼容（无法上机使用）
3500/22M（146031-01）、3500/93；前者为瞬态波形采集卡，后者为光纤专用网关，背板总线引脚、数据交互逻辑完全不同，强行插入会造成机架通讯中断。 无第三方兼容替代卡件，老旧 3500 机组仅能依靠原装全新 / 拆机测试备件供货。
