描述
产品详情

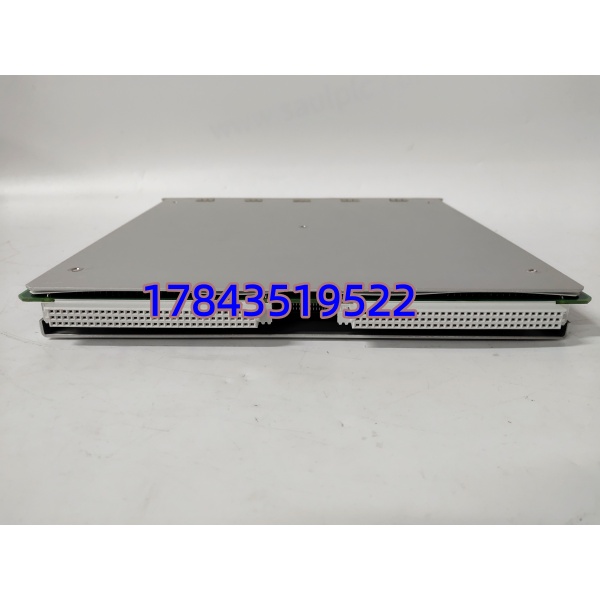

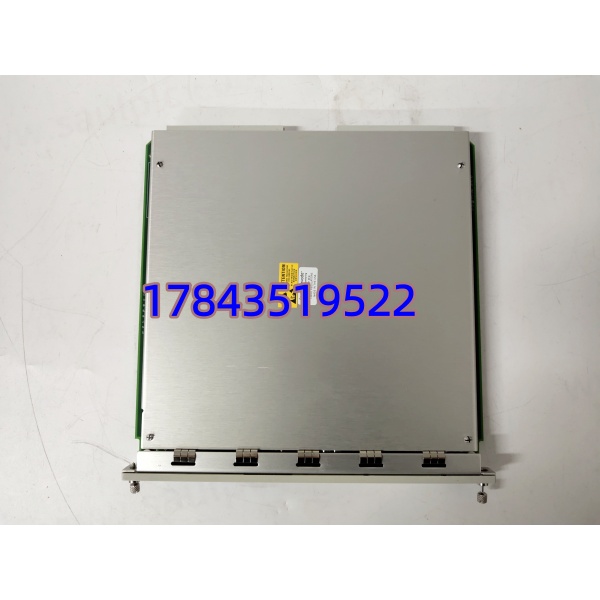

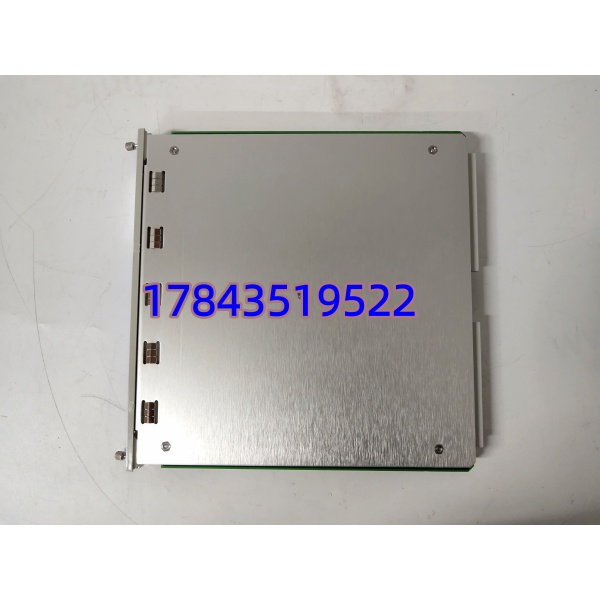

・型号：3500/92
・品牌：Bently Nevada（本特利）
・系列：3500 机组在线监测系统
技术参数
- 产品类型：多协议通讯网关模块
- 适配机架：3500/05 标准 19 英寸监测机架，任意空闲通用插槽
- 以太网接口：RJ45 10BASE-T IEEE802.3 星型以太网
- 串行扩展接口：可选 RS232/RS422/RS485 子卡
- 典型功耗：5.0W（仅以太网）；5.6W（加装 RS485 子卡）
- 工作温度区间：-30℃ ~ +65℃
- 存储耐受温度：-40℃ ~ +85℃
- 湿度限值：≤95% RH，严禁柜内凝露
- 整机外形尺寸：241.3mm×24.4mm×241.8mm
- 单台净重：0.82kg
- 支持协议：Modbus RTU、Modbus/TCP、本特利私有组态协议
- 合规标准：API 670、SIL2 功能安全认证
- 固件限制：严格来说，低于 v5.1 固件版本不支持自定义 Modbus 寄存器映射功能
产品介绍
很多电厂、炼化机组技改现场会碰到老款 3500/90 通讯卡寄存器固定、无法按需分配测点地址的痛点，中控 PLC 读取振动、轴位移数据时只能固定点位，新增测点就要重新整体调整程序。3500/92 作为迭代款网关卡件，核心升级为可自定义 Modbus 寄存器配置工具，能自由分配机架内所有监测通道数据地址，不用改动 DCS 底层逻辑。依据 Bently 官方 Datasheet 163205 文档记录，单块卡可同步采集整架 16 个监测模块全部测点，数据同步延迟控制在 1 秒以内，报警信息自带时间戳同步上传中控。
原厂已停止新机配套批量供货，市面货源分全新库存件与拆机全检件；现货订单 48 小时完成出库，单次采购 6 台以上需海外调货，交付周期 14 至 20 个工作日。模块仅支持室内干燥电控柜安装，沿海盐雾、化工腐蚀工况长期使用会加速网口金属端子氧化，建议配套柜内恒温除湿装置。该卡仅负责稳态数值传输，无法采集瞬态振动波形，高速故障波形存储需搭配 146031-01 TDI 瞬态接口卡协同使用。
替换与升级建议
✅ 直接替换
同系列分型号后缀 3500/92-01、3500/92-02、3500/92-04，背板引脚、机架插槽完全通用，直接插拔上电即可通讯，仅需同步导入原有寄存器配置文件，无额外调试工时。
⚠️ 软件兼容（需改配置）
老款 3500/90 网关卡，硬件插槽尺寸一致，但无自定义寄存器功能，更换为 3500/92 后需重新规划测点 Modbus 地址，单台调试耗时约 35 分钟，无需改造柜体接线。
❌ 硬件不兼容
新款 3500/93 安全型网关，背板总线协议存在加密差异，直接插入老机架会出现通讯断连，更换需同步升级整套机架固件，改造物料与人工成本偏高。 无第三方兼容替代网关卡件，老旧机组运维只能依托现货库存备货。
