描述
产品深度介绍

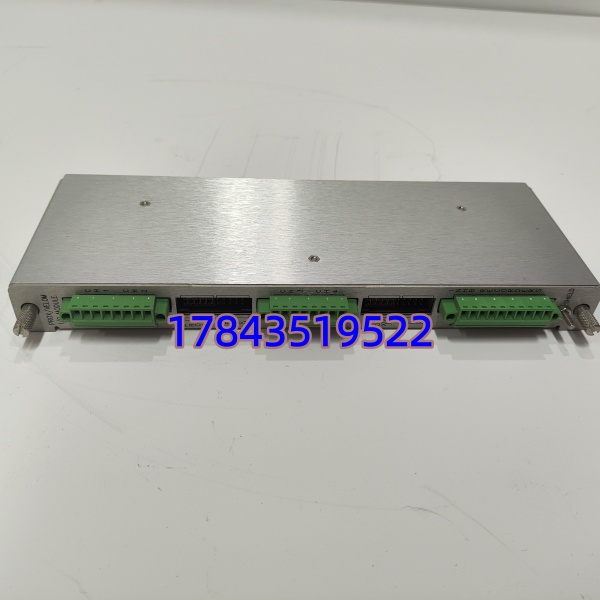

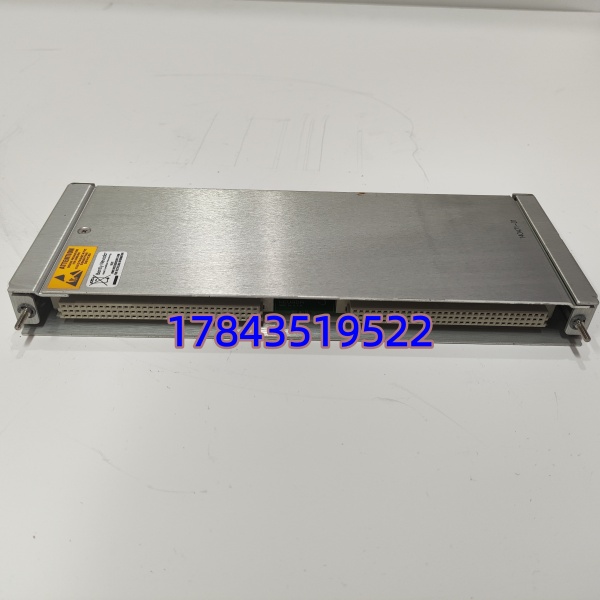

Bently Nevada 3500/70 140471-01 是本特利 3500 系列振动监测与机械保护系统的专用半高交流电源模块，适配 3500/15 标准机架，为系统内所有监测卡件、通讯模块提供稳定、隔离的 24VDC 工作电源。模块采用宽电压输入设计，可直接接入全球工业电网，内置高效隔离电路，具备过流、过压、短路保护，有效抵御现场电源波动与干扰。广泛应用于燃气轮机、蒸汽轮机、压缩机、大型电机等关键旋转机械的状态监测与保护系统，是保障机组安全运行的核心供电部件。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3500/70 140471-01 |
| 品牌 | Bently Nevada（本特利内华达） |
| 输入电压 | 85–265 VAC，50/60 Hz 宽范围输入 |
| 输入电流 | 最大 10 A |
| 输出电压 | 24 VDC ±1% 稳压输出 |
| 输出电流 | 最大 5 A，总功率 120 W |
| 转换效率 | >90%，低功耗设计 |
| 工作温度 | -40°C ~ +85°C，适配严苛工业环境 |
| 存储温度 | -55°C ~ +105°C |
| 尺寸 | 140 × 65 × 35 mm（半高卡） |
| 重量 | 约 0.5 kg |
| 保护功能 | 过流、过压、短路、过热保护 |
| 适配机架 | 3500/15 标准监测机架 |
技术避坑指南
1. 输入电压误接高压
- 风险：接入超出 265 VAC 的高压，烧毁电源模块
- 避坑：上电前用万用表实测输入电压，核对铭牌范围；现场曾有案例将 380 VAC 误接入，导致模块瞬间烧毁，损失超千元。
2. 直流输出短路未排查
- 风险：后端机架母线短路导致电源模块过流保护，甚至损坏
- 避坑：接线前断开所有负载，单独测试电源输出正常后，再接入机架母线；若上电后红灯闪烁，立即断电排查短路点。
3. 背板连接器脏污氧化
- 风险：接触不良导致输出电压不稳，系统频繁报警
- 避坑：安装前用无水酒精擦拭背板针脚，晾干后再插入模块；潮湿环境下，氧化会加剧，曾有案例因接触不良导致监测数据中断。
4. 静电防护不到位
- 风险：静电击穿模块内部芯片，通电后无输出
- 避坑：全程佩戴防静电手环，模块取出后放置在防静电袋上；冬季干燥环境下，人体静电可达数千伏，必须严格防护。
