描述
产品详情

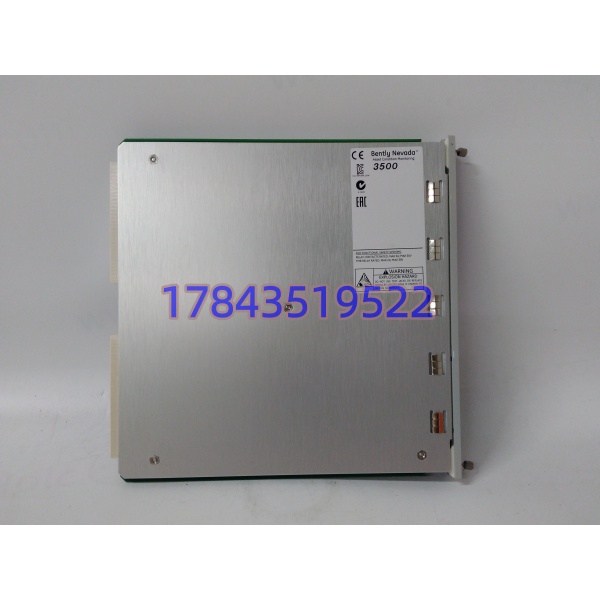

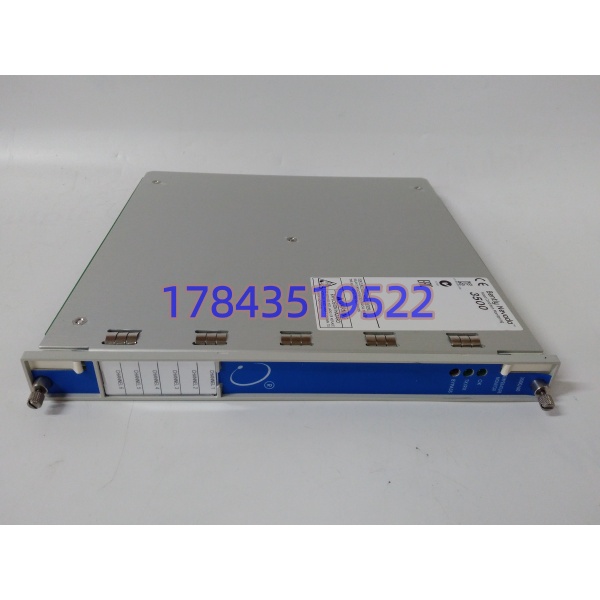

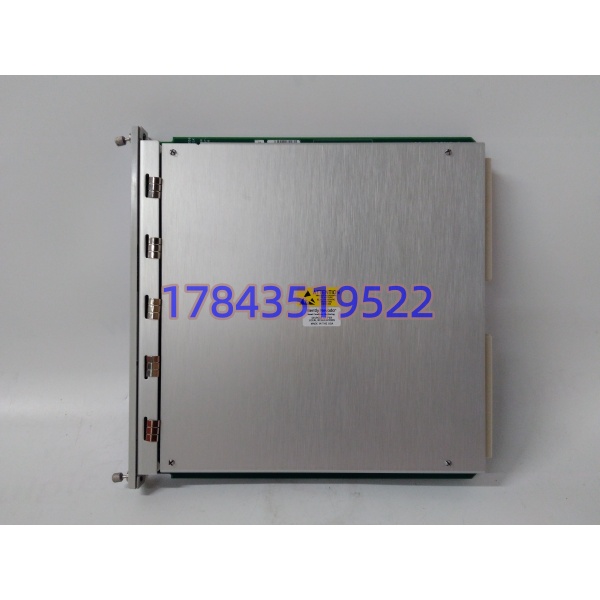

・型号：3500/60
・品牌：Bently Nevada
・系列：3500 TSI 机械保护监测系统
规格参数
| 参数项 | 参数数值 |
|---|---|
| 通道数量 | 6 路独立温度采集通道 |
| 兼容传感器 | Pt100 RTD、J/K/T/E 型热电偶，单卡可混合混用 |
| 隔离版本 | 普通无隔离；TC 隔离版通道间 250VDC 隔离 |
| RTD 激励电流 | 925±15μA（25℃） |
| 测温精度 | ±1~3℃（随传感器类型变化） |
| 报警配置 | 预警 Alert、危险 Danger 两级阈值，延时 1~60s 可调 |
| 整机功耗 | 7W |
| 背板供电 | 3500 机架冗余 24VDC 背板供电 |
| 维护特性 | 原生支持机架带电热插拔 |
| 运行温度 | 0℃～+65℃（带安全栅版本） |
| 存储温度 | -40℃～+85℃ |
| 机械尺寸 | 241.3×24.4×241.8mm |
| 整机重量 | 0.91kg |
| 系统认证 | SIL2、CE、API670 旋转机械保护标准 |
| 冗余架构 | 支持三块同型号组成 TMR 三取二表决 |
| 配套对比款 | 3500/61（每通道带 4-20mA 记录仪输出，其余功能一致） |
产品介绍
3500/60 是 3500 TSI 系统标配温度采集卡，专门用于大型旋转机组各类温度测点采集，区分于带模拟量输出的 3500/61，该型号无独立记录仪回路，仅通过机架总线传递温度数值与报警状态，由 3500/32 继电器模块对外输出干接点联锁信号。
坦白讲，火电汽轮机组、化工离心压缩机大量使用这款卡监测轴瓦金属温度、润滑油温、电机定子绕组温度，单卡 6 通道可集中布置多组测温点，减少机架插槽占用。硬件支持 TMR 三重冗余布置，单块卡故障不会触发机组误跳闸；原厂仍有订货渠道，但交期普遍 8 周以上，存量机组抢修优先选用库存拆机备件，替换无需改动现场测温线缆，仅软件核对传感器分度号即可。
应用场景与行业案例
痛点切入
我在电厂检修见过早期单通道测温模块，测点一多机架很快装满，扩容需要新增整套 TSI 机柜，停机改造周期很长。车间变频器、励磁柜干扰强，无隔离测温卡温度数值频繁跳变，虚假高温报警导致机组降负荷。不带热插拔的测温卡故障时，整台机架断电，全部振动、温度测点丢失，机组只能限负荷运行。
典型场景
- 火电汽轮发电机组 TSI：支持推力瓦、径向轴瓦 Pt100 热电阻采集，两级温度报警联动 ETS 跳闸回路。
- 化工大型离心压缩机：排气温度、轴承油温、密封气热电偶监测，隔离版本抵御变频机组电磁干扰。
- 燃气轮机联合循环机组：燃烧室、定子绕组多点温度集中采集，TMR 三重冗余保障保护回路可靠。
- 钢厂鼓风机、烧结主风机：轴瓦温度长期在线监测，提前预警轴瓦磨损过热。
- 海上平台压缩机组：宽温运行区间适配中控高温高湿环境，配合安全栅满足防爆规范。
真实案例
前年某 300MW 汽轮机组两块 3500/60 通道漂移，轴瓦温度持续虚高，运行班组只能依靠就地测温表监控，机组负荷受限。原厂全新备件交付周期 9 周，无法长期降负荷。现场调配拆机完好同款测温卡，工程师在线热插拔更换，原有端子底座、3500 组态分度号完全复用，更换后 5 分钟全部 6 路温度曲线恢复稳定，虚假报警彻底消除。后续电厂一次性囤货 2 块同款备件，规避长周期供货停机风险。
