描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数量 | 4 路独立测量通道，通道两两分组组态 |
| 兼容传感器类型 | 电涡流位移探头、Velomitor 速度传感器、压电加速度传感器 |
| 支持测量参数 | 径向振动、轴向推力位置、差胀、偏心、轴绝对振动、REBAM |
| 传感器供电 | 背板输出 – 24 VDC，适配标准前置器 |
| 整机功耗 | 典型 7.7 W，由 3500 机架背板电源供电 |
| 模拟记录仪输出 | 每通道独立 4–20 mA，负载 0~600 Ω，短路保护 |
| 前置 BNC 缓冲输出 | 每通道同轴接口，输出阻抗 550 Ω，短路自闭锁 |
| 报警分级 | 每通道可设预警 Alert、危险 Danger 两级阈值 |
| 安全认证 | SIL2、API 670、CE、UL 工业认证 |
| 配套 IO 底座 | 128229-01 端子 I/O 模块，不可混用其他底座 |
| 工作温度区间 | -20 ℃ ~ +70 ℃，汽轮机房高温工况稳定运行 |
| 安装规格 | 占用 3500 机架 1 个全高插槽，插槽位 2~15 |
| 组态软件 | 3500 Rack Configuration 专用配置工具 |
| MTBF | ＞135,000 小时 |
| 同系列相近型号 | 3500/40M（基础两通道）、3500/44M（航改燃机专用） |
产品深度介绍

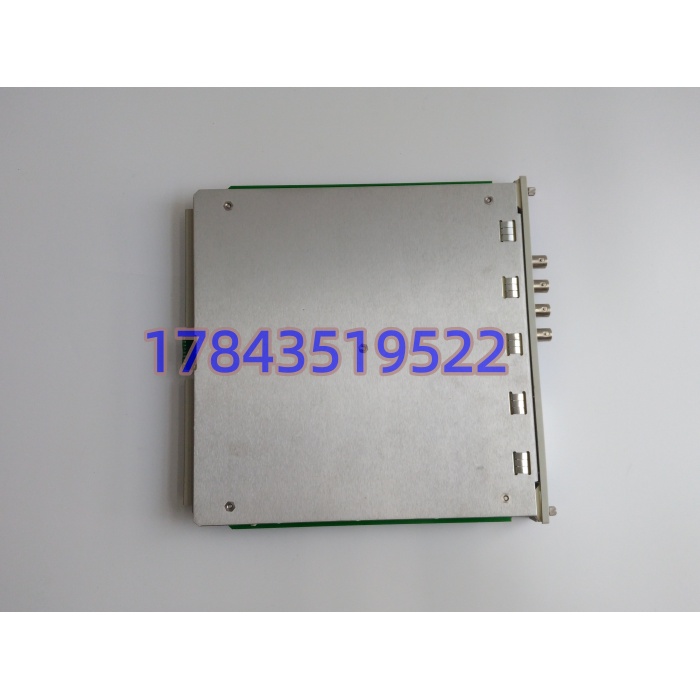

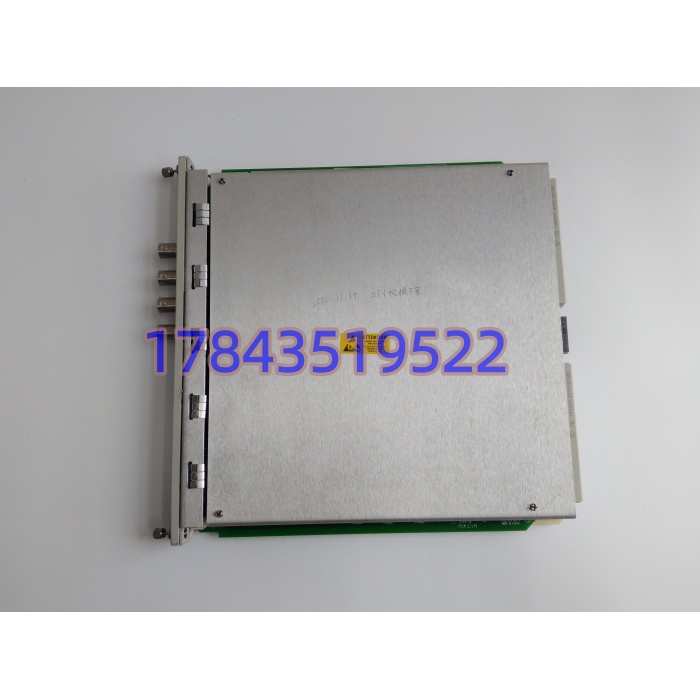

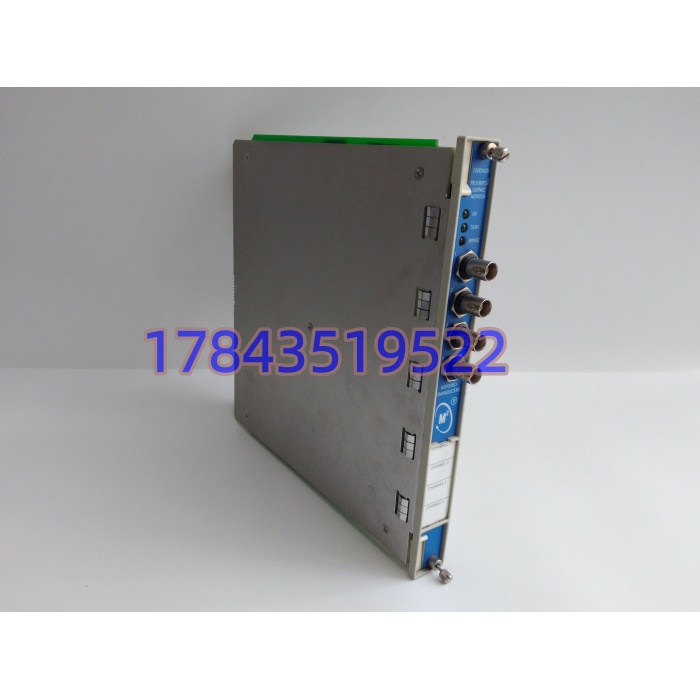

3500/42M（176449-02）是本特利 3500 系统通用性最强的四通道综合监测卡件，配套 128229-01 端子底座使用，国内火电汽轮机、燃气轮机、大型空压机、炼油压缩机组标配。兼容位移、速度、加速度三类传感器，同步采集轴振、轴向位移、差胀等核心机组参数，超限后驱动联锁停机，是旋转设备防止轴瓦磨损、转子碰摩的核心保护硬件。
模块通道两两独立组态，两组可设置不同测量功能，单卡同时兼顾轴振与推力监测；硬件自带多级滤波，可自定义 4 Hz~4000 Hz 频响区间，过滤现场变频器、电机工频干扰。面板四路 BNC 缓冲输出，方便外接示波器、采集仪做故障频谱分析；4–20mA 标准信号直送 DCS 画面显示机组状态。整机金属屏蔽壳体，抗汽机房油污、粉尘侵蚀；原厂硬件无热插拔设计，更换必须整机断电。出库全部接入完整 3500 仿真机架连续 24 小时带载校验，模拟探头间隙、振动信号全量程测试，筛除通道漂移、通讯隐性故障。
常见问题解答
- 老哥，3500/42M 能不能带电热插拔更换？绝对不支持热插拔。3500 全系列监测卡背板总线带电插拔极易击穿信号调理芯片，北方干燥环境叠加人体静电，直接烧毁模块的案例我现场见过多次。更换前必须断开机架两路冗余电源，挂牌上锁，等待电容完全放电再拆装。
- 3500/42M 和 3500/40M 能直接替换吗？插槽尺寸、背板通讯协议通用，但通道数量与功能上限不同。40M 仅 2 通道，42M 为 4 通道；用 42M 替换 40M 无需改机架，反向替换会丢失两路测点，需删减组态点位，停机重新配置软件。
- 换新 3500/42M 需要重新组态全部测点吗？旧模块完整工程配置存在 3500 框架接口模块（3500/20）内，仅更换监测卡无需重写整套逻辑；但拆装前务必导出组态备份，同时拍摄 BNC 探头线缆、底座端子接线照片，防止接线错位。
- 机组频繁无故报振动预警，是模块损坏吗？现场 70% 同类故障和模块无关，优先排查探头间隙电压、延伸电缆接头阻抗、机柜单点接地是否形成地环路。我遇过维护人员直接换卡，最后查出只是探头线缆接头进油阻抗漂移，白白浪费备件。
- 怎么区分全新原装和翻新维修卡，有没有检测凭证？入库核验机身原厂序列号、外壳本特利镭射标识；500V 摇表做通道绝缘测试，四路全量程模拟振动位移信号老化校验，出库附带完整测试报告与通电实拍视频。翻新件存在电路板补焊、金手指氧化磨损、BNC 接头划痕，入库全检筛除，支持远程视频开箱验货。
- 质保多久，接线短路、静电击穿能保修吗？全新原装质保 12 个月。未佩戴防静电手环拆装、探头线缆正负极短路、长期超 70℃高温工况造成模块损坏不在质保范围；发货附带防静电操作、传感器屏蔽线单端接地规范提示。
- 一块 3500/42M 最多同时监测几种机组参数？硬件支持通道分组，1/2 通道一组、3/4 通道一组，两组可独立设置不同测量功能，单卡最多同时采集两类参数（例如一组轴振、一组轴向位移），单通道无法同时开启两种测量模式。
