产品详情

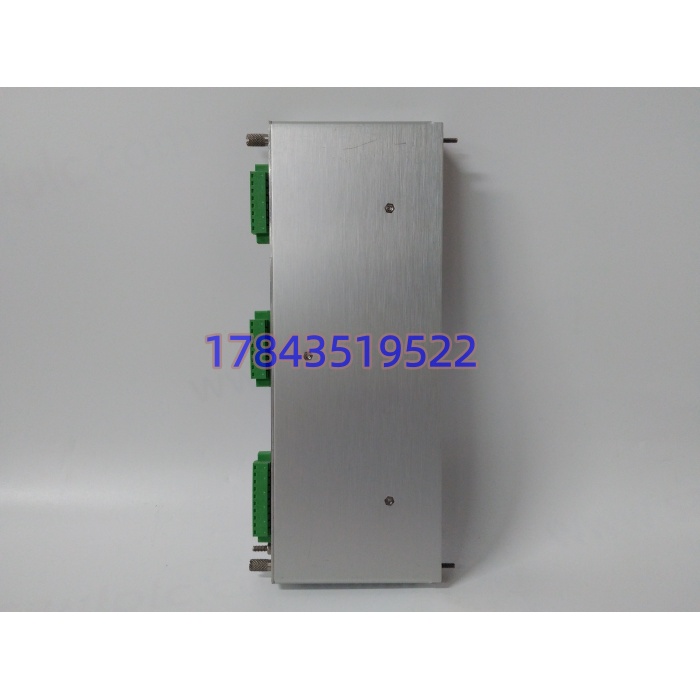

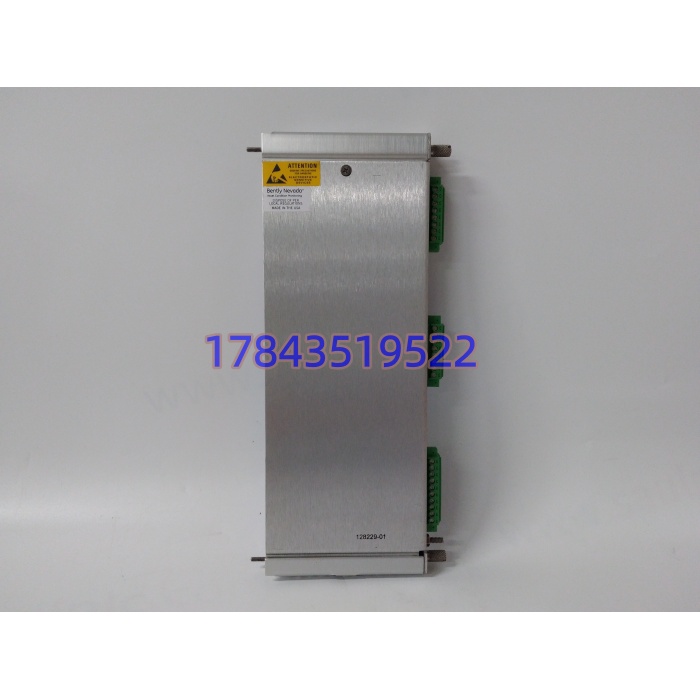

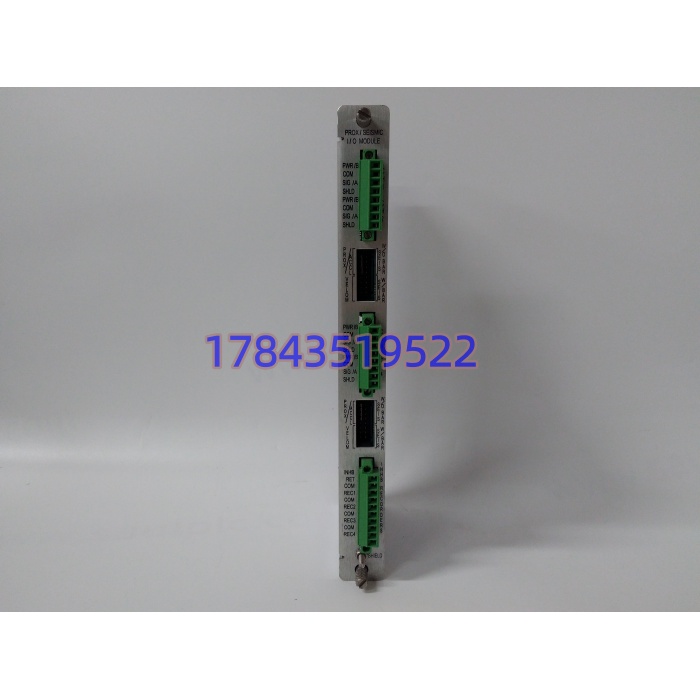

・型号：3500/42M（I/O 后卡：128229-01）・品牌：Bently Nevada・系列：3500 机械保护系统
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 硬件构成 | 前显示面板 + I/O 后卡 128229-01，二者成套使用 |
| 通道数量 | 4 路可编程采集通道，通道两两分组组态 |
| 兼容传感器 | 电涡流接近探头、速度传感器、加速度传感器 |
| 支持测量类型 | 径向振动、轴向推力位置、差胀、加速度、振动速度、轴心轨迹 |
| 模拟输出 | 每通道独立隔离 4～20mA 信号，接入 DCS 系统 |
| 报警机制 | 可设置预警 ALERT、危险 DANGER 两级阈值，支持联锁跳闸 |
| 供电方式 | 3500 机架背板 24VDC 供电 |
| 功耗 | 约 7.7W |
| 工作温度 | -30℃～+65℃，控制柜内无凝露环境 |
| 合规标准 | API 670 旋转机械保护规范 |
| 生命周期 | 原厂已停止量产，无全新原厂订单货源 |
| 型号区分 | 3500/40M 不支持加速度 / 速度信号，无法直接替代 3500/42M |
产品介绍
（随机切入策略：A 场景痛点）很多采购人员容易把前后卡拆分下单，误以为 128229-01 可以单独工作。严格来说，128229-01 只是信号接线 I/O 后卡，完整功能必须搭配对应型号 3500/42M 前卡。现场最容易踩的误区：直接拿 3500/40M 替代，40M 缺少地震传感器信号调理电路，壳体振动测点无法正常采集。从库存资金角度，该模块属于机组保护 A 类备件，但成套备件资金占用高，优先评估供应商寄售模式降低自有库存压力。
应用场景与库存策略
监测模块故障会直接导致对应测点振动、位移信号丢失，机组失去关键保护监测通道。原厂寻源周期普遍超过 10 周，紧急调货溢价幅度很高。
- 火电汽轮发电机组 TSI 系统：轴振、壳体振动监测；建议成套储备 1 套冷备件，纳入 A 类关键备件台账。
- 炼化大型离心压缩机组：转子振动保护回路；可洽谈供应商代管库存，减少资金占用。
- 联合循环电站大修项目：停机检修前完成备件通电自检，确认前后卡固件匹配。
真实案例：西北某自备电厂汽轮机组 3500 机架壳体振动测点全部失效，检修人员初步判定仅后卡损坏，单独采购 128229-01。到货上机依旧无法采集信号，查阅手册确认需要匹配对应版本 3500/42M 前卡。二次寻源耗时 7 天，机组长期处于保护测点缺失状态。后续库房明确台账标注：前后卡必须成套管理，禁止单独建档。
