描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 3500/40M，部件号 140734-01 |
| 通道数量 | 4 通道（可成对组态） |
| 输入信号 | 电涡流探头（位移 / 振动） |
| 监测参数 | 径向振动、轴向位移、差胀、轴偏心、REBAM |
| 频率响应 | 0.5 Hz – 10 kHz |
| 测量精度 | ±0.5% FS |
| 输出信号 | 4-20mA 模拟量；继电器干接点（报警 / 危险） |
| 通讯接口 | 背板 RS-485，Modbus-RTU |
| 工作电源 | 24VDC（背板供电，±10%） |
| 功耗 | ≤1.5W |
| 工作温度 | -25℃ ~ +70℃ |
| 尺寸（高 × 宽 × 深） | 120.7×25.4×114.3 mm |
| 重量 | 约 2.6 kg |
| 认证 | CE、UL、API 670、SIL 2 |
产品深度介绍

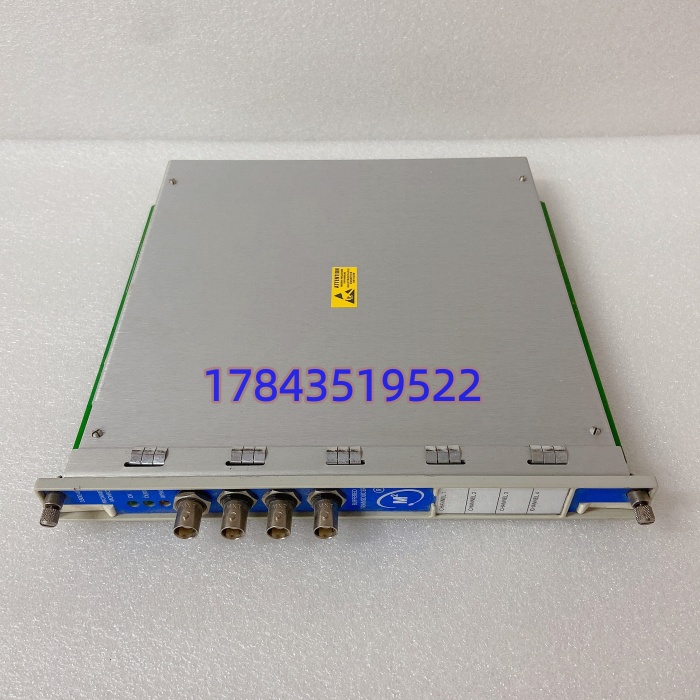

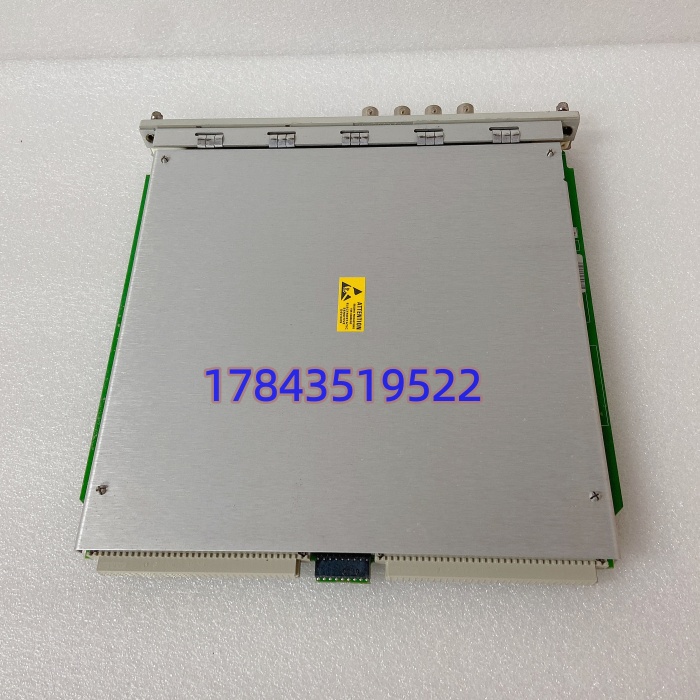

3500/40M 140734-01 是本特利 3500 系统的四通道电涡流监测模块，专门接收并处理电涡流探头的非接触信号，是旋转机械 TSI（汽轮机安全监测）系统的核心卡件。
模块支持成对组态（通道 1/2 一组、3/4 一组），可同时监测两种不同参数（如振动 + 位移）。每通道具备独立报警逻辑，支持警告 / 危险两级继电器输出，信号经滤波、积分处理后输出高精度 4-20mA 信号至 DCS/PLC。内置短路保护与隔离屏障，可直接安装于危险区域，适配电厂、石化等高危工况。
应用场景与行业案例
工程痛点
大型旋转机械（汽轮机、压缩机）的轴振、位移监测需高精度、高可靠的信号处理，探头信号易受干扰、漂移，导致误报警或监测失效，引发非计划停机。
典型应用场景
- 火力发电 – 汽轮机 TSI 系统监测高中压转子径向振动、轴向位移、差胀，保护机组超速与动静摩擦，是并网运行必备保护信号。
- 石油化工 – 离心压缩机组监测压缩机轴振、推力盘位移，避免高速运转下轴瓦烧毁、转子窜动，保障连续化生产。
- 冶金行业 – 高炉鼓风机鼓风机转速高、粉尘大，模块抗干扰设计适配恶劣环境，监测轴振防止风机飞车事故。
- 油气输送 – 管道压站机组无人值守站点依赖稳定监测，模块支持长周期免维护运行，数据远传至中控室。
真实案例
某 300MW 电厂 #2 机组 TSI 系统原 3500/40M 模块老化，振动信号漂移，每月多次误报警，被迫降负荷运行。原厂备件交期 8 周，无法满足机组稳定需求。
更换原装 140734-01 后：
- 信号精度恢复至 ±0.5%，误报警完全消除
- 4 通道同时投入，覆盖轴振、位移全参数监测
- 与原有 3500/15 电源、3500/20 接口模块无缝兼容
- 连续运行 12 个月，数据稳定，无异常停机
