描述
产品深度介绍

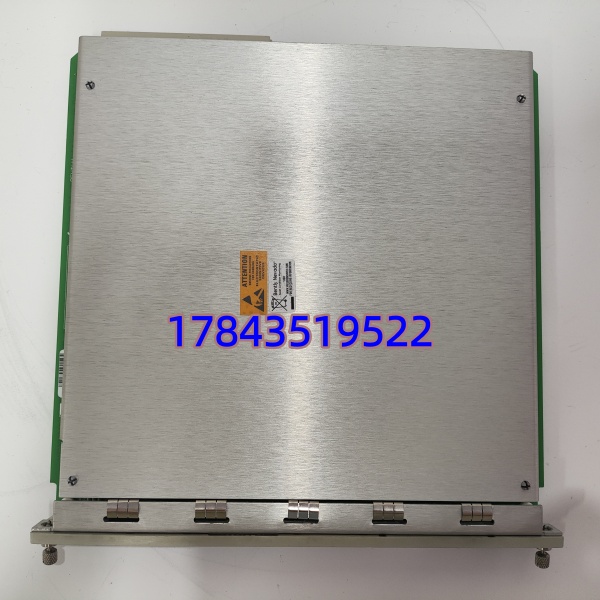

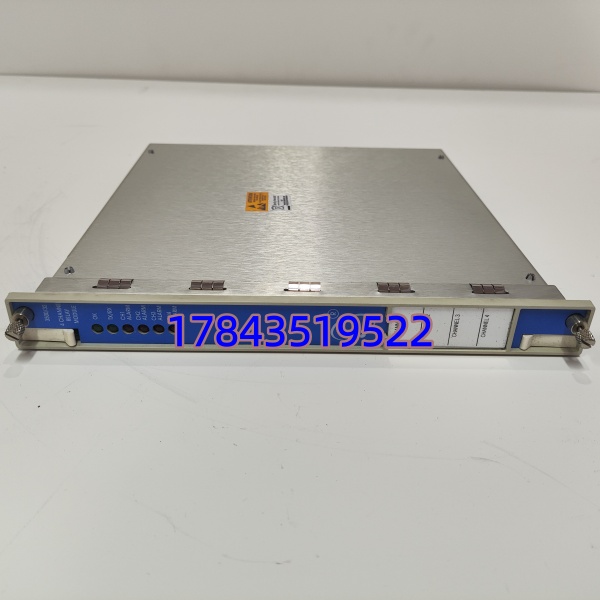

Bently Nevada 3500/32（125712-01）是 3500 系列机械保护系统的4 通道继电器输出模块，作为系统执行单元，接收振动、位移、转速等监测模块的报警信号，通过独立继电器触点驱动外部声光报警、联锁或跳闸设备。
模块为全高型设计，安装于机架接口模块（RIM）右侧任意槽位；4 路继电器完全独立，每路可组态为警告或危险报警，支持 “与 / 或” 表决逻辑，适配电厂、石化、油气等旋转机械（汽轮机、压缩机）的高可靠保护场景。
关键技术规格
| 参数 | 数值 |
|---|---|
| 型号 | 3500/32（125712-01） |
| 通道数 | 4 路独立继电器输出 |
| 触点类型 | 单刀双掷（SPDT） |
| 触点额定 | 5A @ 250VAC / 30VDC |
| 响应时间 | ≤10ms |
| 机械寿命 | ≥10⁸次 |
| 电气寿命 | ≥10⁵次（5A 负载） |
| 供电 | 24VDC（18–30VDC），典型 6W |
| 工作温度 | -30°C ~ +65°C |
| 防护等级 | IP20（环氧树脂密封） |
| 尺寸（H×W×D） | 125×25×210 mm |
| 重量 | 约 0.7 kg |
常见问题解答
Q1：125712-01 和 3500/32 是什么关系？
A：125712-01 是 3500/32 的原厂物料编号，两者为同一模块，文档与标签常混用，采购时需同时标注以确保一致性。
Q2：模块支持热插拔吗？
A：不支持热插拔。更换前必须断电，否则可能损坏背板连接器或导致系统误动作；建议配置冗余模块实现不停机更换。
Q3：4 个继电器通道可以独立配置吗？
A：可以。每路继电器可独立设为警告（Warning）或危险（Danger），支持 “与 / 或” 表决逻辑，适配不同报警分级与联锁策略。
Q4：质保多久？售后如何处理？
A：提供12 个月质保，覆盖非人为硬件故障。质保期内远程协助诊断；确认故障后免费维修或更换。静电、进水、超压、误接线等人为损坏不在质保范围内。
Q5：应用场景有哪些？
A：广泛用于火电 / 核电汽轮机、压缩机、风机、泵组等旋转机械保护，实现振动 / 位移 / 转速超标时的报警、联锁或紧急停机（ESD）控制。
