描述
产品详情

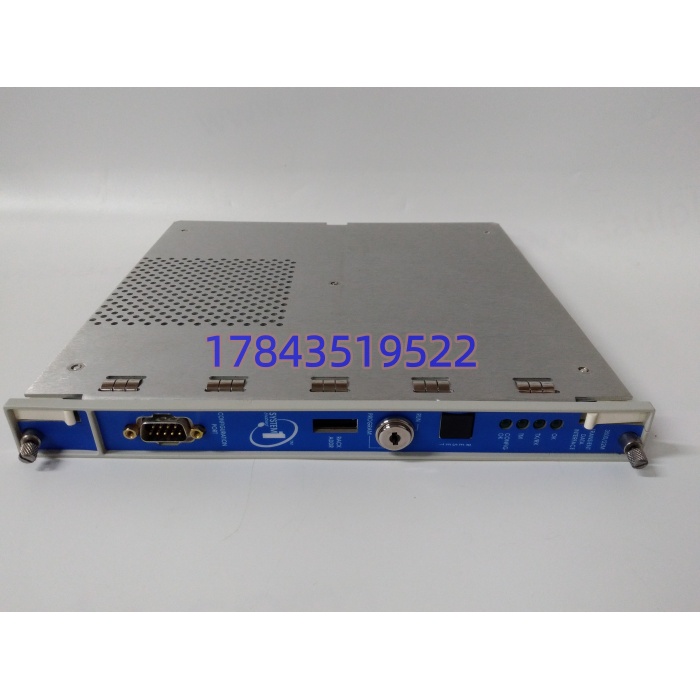

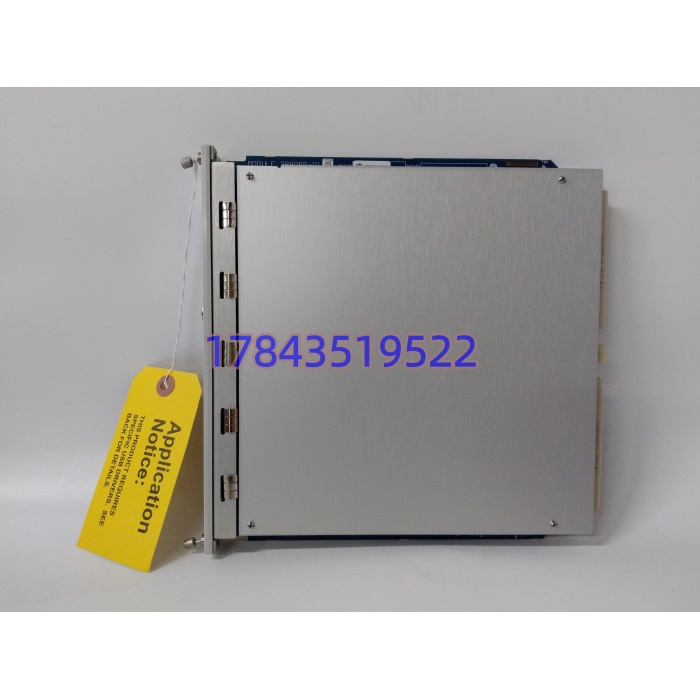

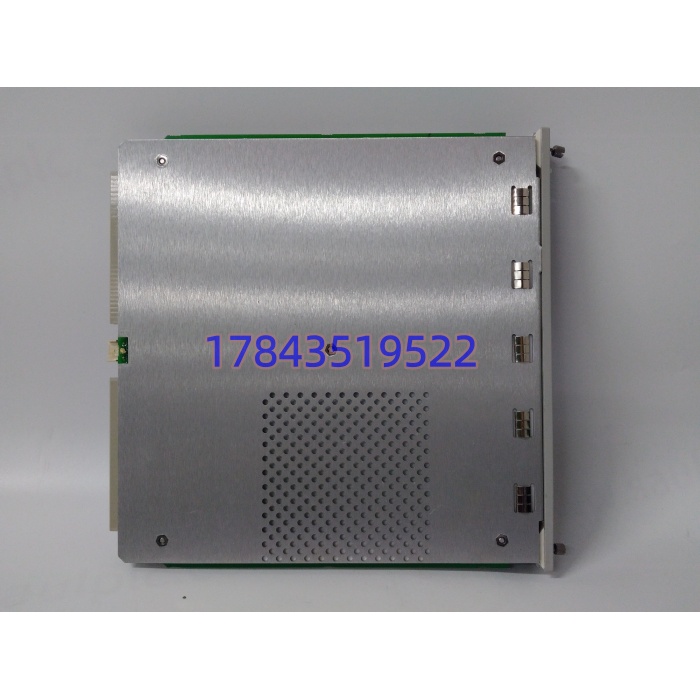

・型号：3500/22M・品牌：Bently Nevada（贝克休斯）・系列：3500 旋转机械保护监测系统
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 型号名称 | 3500/22M 瞬态数据接口模块（TDI） |
| 标准安装槽位 | 3500 机箱 1 号插槽（电源右侧专属 RIM 槽） |
| 背板供电 | 3500 机架背板供电，典型功耗 10.5W |
| 外部通讯 | RJ45 10/100M 电口；可选 MT-RJ 100Base-FX 光纤子板 |
| 本地接口 | 前面板 USB-B 组态调试端口 |
| 配套软件 | 3500 组态软件、System1 设备诊断平台 |
| 面板指示 | OK、TX/RX、TM 跳闸倍增、CONFIG OK 状态 LED |
| 硬件输出 | 机架综合故障 OK 继电器（常态励磁） |
| 机架地址 | 8 位拨码开关设置机架编号（1～127） |
| 工作温度 | -30℃ ~ +65℃ |
| 存放温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20，控制柜内安装 |
| 兼容监测卡 | 3500/40M、3500/42M 等 M 系列监测模块 |
| 停产信息 | 贝克休斯已正式停产，关闭原厂新单渠道 |
产品介绍
（切入策略：F 历史生命周期验证）现场经常有人混淆 3500/22 与 3500/22M，两者硬件外形相近，但固件架构、波形采集能力存在差距，直接替换容易出现 System1 无法抓取启停机瞬态波形。严格来说，若现场需要完整的转子故障频谱、波德图分析，必须选用 22M 版本；普通仅上传稳态 4-20mA 数据至 DCS 的场景，需求差异才能体现出来。依据贝克休斯官方产品生命周期文档，3500 初代通讯接口系列多年前终止生产。火电、化工大量汽轮机组依靠这套模块实现故障诊断；值得注意：该模块不参与振动保护逻辑，模块故障不会触发机组跳闸，但会丧失动态波形分析能力，故障只能依靠 DCS 稳态趋势做事后复盘。存量项目备货要分清：它属于诊断辅助备件，不属于安全保护类核心卡件，库存权重可以适度低于振动监测模块。
应用场景与库存策略
痛点切入：3500/22M 一旦通讯中断，运维人员无法调取转子瞬态波形，机组发生振动异常时缺少诊断依据。原厂供货周期漫长，二手市场货源成色参差不齐，缺少测试条件容易收到隐性故障卡件。典型场景与备货建议
- 火力发电厂汽轮发电机组监测机架：用于启停机振动分析；建议厂区备 1 块备件，缩短诊断中断时长。
- 煤化工、炼油厂大型离心压缩机监控系统：机组连续运行，故障溯源依赖波形数据；可联合周边厂区建立备件共享池，分摊采购资金。
- 燃气联合循环电站余热汽轮机组：停机检修窗口固定；优先采用供应商寄售库存，降低自有资金占用。
- 中小型自备电厂存量 3500 系统：同步评估新一代监测平台迁移方案，规划 3～5 年内改造时间表。
真实案例某 300MW 热电厂 #2 汽轮机组 3500 机架 3500/22M 通讯失联，System1 全部波形采集失效。仓库无备用模块，临时拆备用机组同型号卡调换。备件到货上机前只简单上电，未接入完整机架测试，上机后发现 USB 组态口失效，二次停机更换。设备部后续规范入库检测标准，同时把 3500/22M 划入 B 类备件，不再大批量囤货。
