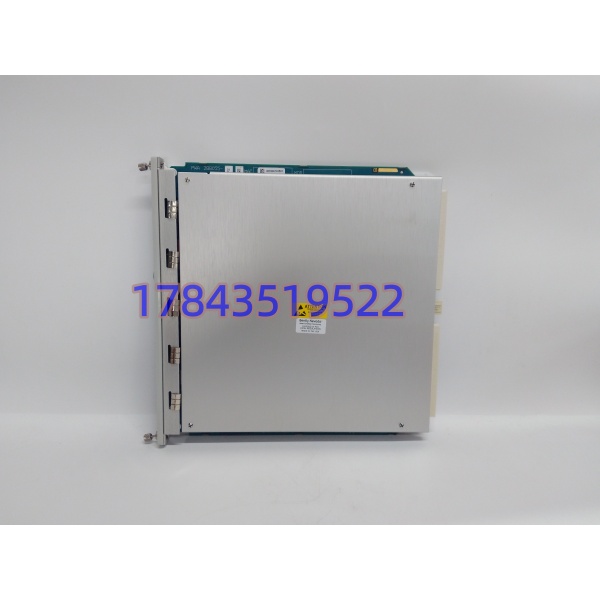

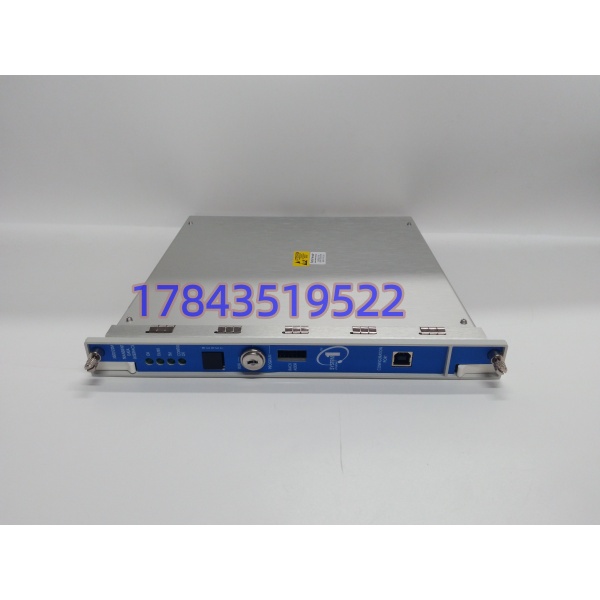

Bently Nevada 3500/22M | 3500 系统瞬态数据接口 TDI 模块

描述

关键技术规格

产品深度介绍

3500/22M 是 3500 监测框架核心通讯管理模块，整合传统 3500/20 机架接口与瞬态波形采集能力。统一调度机架内振动、位移监测卡件，持续抓取动态波形、转速与报警信息，通过以太网输送至上位诊断平台。

机组跳闸、振动突升工况下，模块自动留存故障前后波形，支撑事故溯源分析。广泛配套汽轮发电机组、大型压缩机组 TSI 保护系统。原厂交付周期漫长，现货多用于老旧 3500 框架故障替换与年度备件储备，更换前务必核对硬件版本，校验固件适配性。

应用场景与行业案例

现场运维常会遇到一类疑难故障：上位能够读取实时趋势，但是无法调取振动瞬态波形。多数人员优先排查网线与交换机，容易忽略 3500/22M 采集通道隐性损坏。该类故障不会触发保护报警，但机组故障后缺少波形数据，无法完成根源分析。

典型应用场景：

1. 火力发电 – 汽轮机、发电机 TSI 监测机架 机组跳闸事故复盘高度依赖瞬态波形采集，模块失效会直接丢失关键故障数据。
2. 石油炼化 – 循环氢压缩机、合成气压缩机组 连续化生产装置长期在线监测，需要持续存储振动动态数据用于预判故障。
3. 煤化工 – 大型多级离心压缩机组 防爆厂区内，整套 3500 系统承担机组联锁保护任务。
4. 冶金行业 – 高炉鼓风机、烧结主抽风机 大功率旋转设备，定期动平衡、频谱分析依靠模块上传波形数据。
5. 水泥建材 – 原料磨、窑尾高温风机设备状态监测

案例：某 330MW 汽轮机组故障复盘困境 去年机组发生非计划振动报警，运行人员调取历史趋势正常，却无法抓取动态振动波形。检修排查确认机架 3500/22M 模块瞬态采集功能失效。原厂订货周期 9 周，无法等待停机检修窗口。 我们完成通电通讯、波形模拟采集全套测试后加急发货。模块上机完成组态配置，实时数据与瞬态录波全部恢复。 电厂后续将该模块纳入重点备件清单，年度检修同步检测以太网通讯与录波功能。

质量透明化检测流程

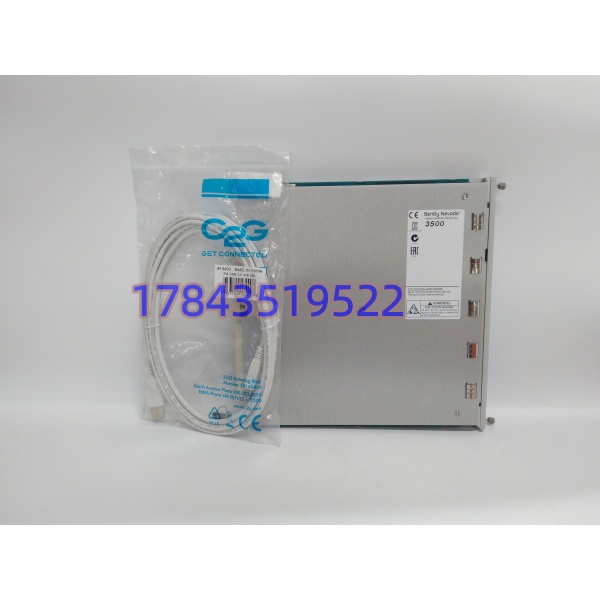

1. 入库验收检测 来源追溯：核验原厂序列号、铭牌硬件版本； 外观检查：金属外壳无变形、面板接口完好，电路板无腐蚀、无维修焊接痕迹； 附件核对：钥匙、固定卡扣齐全。
2. 上机功能测试 搭建标准 3500 仿真机架； 通电校验面板各路状态指示灯； 以太网通讯测试，建立与上位软件连接； 模拟报警触发，验证瞬态波形捕获、数据上传； 连续通电 24 小时运行监测温升； 测试记录存档，可提供实拍检测资料。
3. 电气参数测试 Fluke 115 万用表检测背板供电回路； 500V 摇表绝缘测试，绝缘阻值＞10 MΩ。
4. 固件版本校验 登记硬件版本；接单前和客户现场在用版本比对，规避跨版本通讯异常。
5. 最终质检与包装 质检员复检签字；模块独立防静电袋密封；外层防震缓冲纸箱；粘贴 QC 合格标签并标注检测日期。
