产品深度介绍

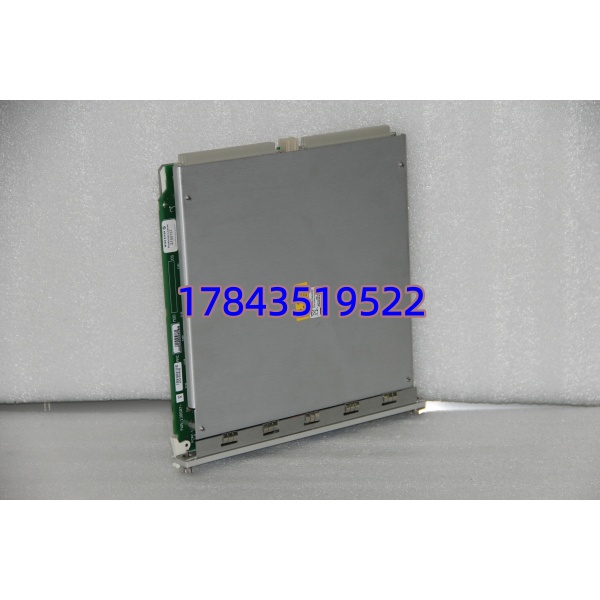

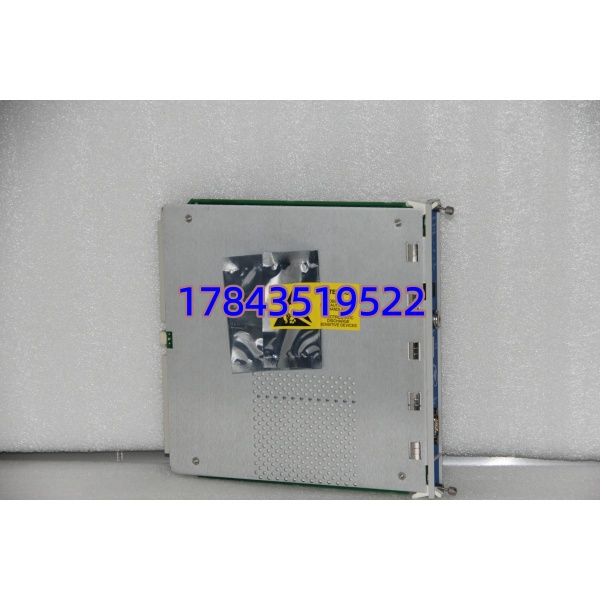

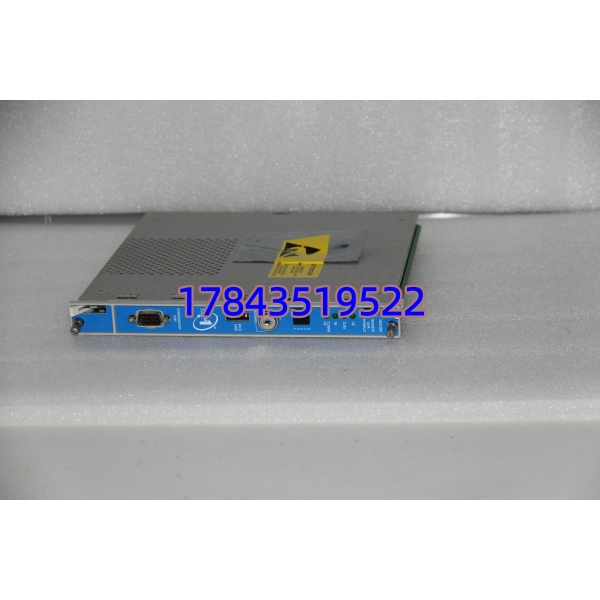

Bently Nevada 3500/22M 是 3500 系列监测系统的核心瞬态数据接口（TDI）模块，必须安装在机架 1 号槽（紧邻电源）。它集成了原 3500/20 机架接口模块（RIM）与高速通信处理器功能，负责收集全机架的稳态数据与瞬态波形数据，并通过双以太网传输至 System 1 软件平台。
模块支持与 3500/40M、3500/42M 等 M 系列监测模块协同工作，提供25.6kHz/51.2kHz/102.4kHz多档采样率选择，确保捕捉微秒级振动冲击信号。符合 API 670 工业标准，具备 – 40°C 至 + 85°C 宽温工作能力，适配电厂、石化、冶金等恶劣工况环境。标准抽屉式设计，同型号可直接替换，无需改动传感器接线与系统架构。
3500/22M
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 产品型号 | 3500/22M（288055-01） |
| 通信接口 | 双以太网（10/100Mbps）、RS-485 |
| 采样率 | 25.6kHz / 51.2kHz / 102.4kHz（可选） |
| 分辨率 | 24 位（高精度模数转换） |
| 数据采集 | 稳态数据、瞬态波形、启停 / 报警事件数据 |
| 电源 | 24VDC，功耗 7.7W~10.5W |
| 工作温度 | -40°C ~ +85°C |
| 尺寸 | 263mm × 58mm × 28mm |
| 质保期限 | 12 个月 |
3500/22M
应用场景与行业痛点
工程痛点
旋转机械故障多由瞬态冲击引发，传统监测仅采集稳态数据，无法捕捉瞬时峰值，导致故障预警滞后。3500 系统需依赖 TDI 模块上传数据，原厂订货交期 8–12 周，停机一天损失可达数十万；非原装模块数据精度不足，无法接入 System 1 平台，关键机组不敢使用。
典型应用场景
- 电力行业 – 汽轮发电机监测火电 / 核电汽轮机轴系振动、瞬态冲击数据采集，保障机组启停与满负荷运行安全，避免非计划停机。
- 石油化工 – 压缩机组保护离心压缩机喘振、轴瓦磨损等瞬态故障数据捕捉，支撑故障诊断与预测性维护。
- 冶金行业 – 大型旋转设备高炉鼓风机、烧结机主电机振动监测，适应高温、粉尘、强干扰工况。
- 油气输送 – 管道压缩机组长输管线压缩机远程数据传输，实时监测机组健康状态，支持远程诊断。
3500/22M
质量检测流程
- 入库验收检测核验原厂序列号、型号标签及出厂合格证；外壳无变形磕碰、螺丝无拆卸痕迹，接口端子无氧化、无维修焊接痕迹。
- 上机功能测试接入 3500/00 机架测试系统，通电自检正常；模拟振动信号输入，数据采样同步、精准，无丢包延迟；连续 24 小时满载老化，通讯稳定、温升正常。
- 电气参数测试检测电源回路、信号回路对地绝缘阻值达标；双以太网接口导通正常，采样精度、分辨率符合原厂标准。
- 固件与配置备案读取模块固件版本、硬件序列号并存档，记录默认采样率、滤波参数配置，方便现场直接复刻。
- 最终质检与包装贴 QC 合格标签，独立防静电袋封装，外加气泡膜与硬纸箱加固，附带出厂测试报告。
技术避坑指南
- 固件版本与机架不兼容不同批次 3500/22M 固件版本差异大，低版本无法适配新 3500 机架，会报通讯失败。更换前务必读取原模块与机架固件版本，采购时明确匹配要求。
- 双以太网冗余配置错误双网口需区分主 / 备，接线错误导致冗余失效、数据中断。主网口接核心交换机，备网口接备用交换机，避免单点故障。
- 混用非原装替代模块非标模块采样精度、抗干扰能力与原厂不一致，长期运行易数据偏差、延迟，无法接入 System 1 平台，关键机组必须选用原装备件。
