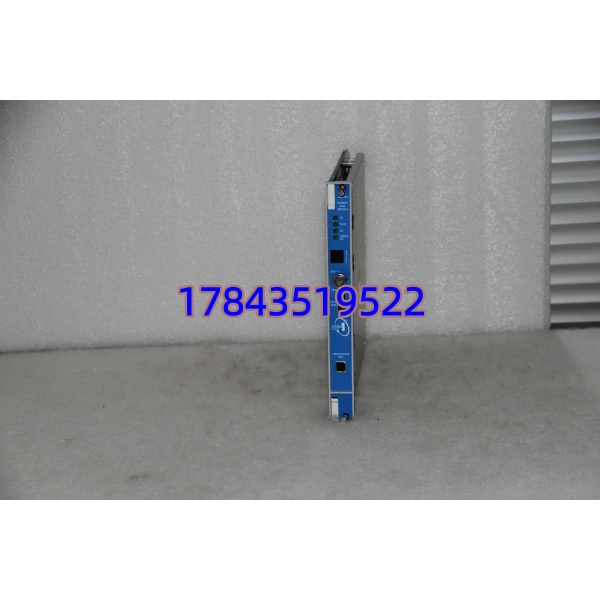

Bently Nevada 3500/22 | 瞬态数据接口模块 TSI 系统通讯核心

• 描述

关键技术规格

350022.

应用场景与行业案例

工程痛点

大型旋转机组（汽轮机、压缩机）长期运行中，振动、位移等参数异常需毫秒级瞬态波形捕捉，传统系统难以同步多通道高速采集与实时上传；同时系统需支持远程组态与冗余容错，避免单点故障导致监测中断，引发非计划停机。

典型应用场景

1. 电力行业 – 汽轮发电机组监测用于火电厂 / 核电站汽轮机 TSI 系统，实时监测轴振、轴位移、胀差、转速，捕捉启停及故障瞬态波形，保障机组安全运行。
2. 石油化工 – 压缩机组保护应用于炼油 / 化工厂离心压缩机、燃气轮机监测，支持多通道振动数据同步采集与 DCS 联动，实现异常报警与联锁保护。
3. 冶金行业 – 大型风机 / 轧机监测用于高炉鼓风机、烧结风机、轧钢机驱动电机的振动与状态监测，适配高温、粉尘、强电磁干扰工况。
4. 工业维保 – 设备健康管理配套 System 1 软件，实现旋转设备故障诊断、趋势分析与预测性维护，减少非计划停机，降低维保成本。

真实案例

某大型火电厂 300MW 汽轮发电机组 TSI 系统老旧，原模块无法捕捉瞬态振动波形，多次因轴振异常误报警，影响机组负荷稳定。

更换 Bently Nevada 3500/22 模块后，实现48 通道同步波形采集，瞬态数据上传延迟＜100ms，误报警完全消除；通过 System 1 软件分析，提前发现轴瓦磨损隐患，避免一次非计划停机，减少直接损失超 200 万元。后续该厂将该模块纳入关键备件常备清单。

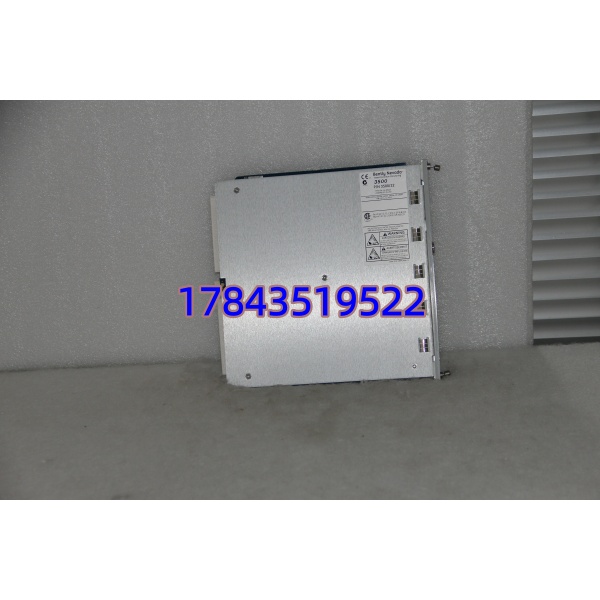

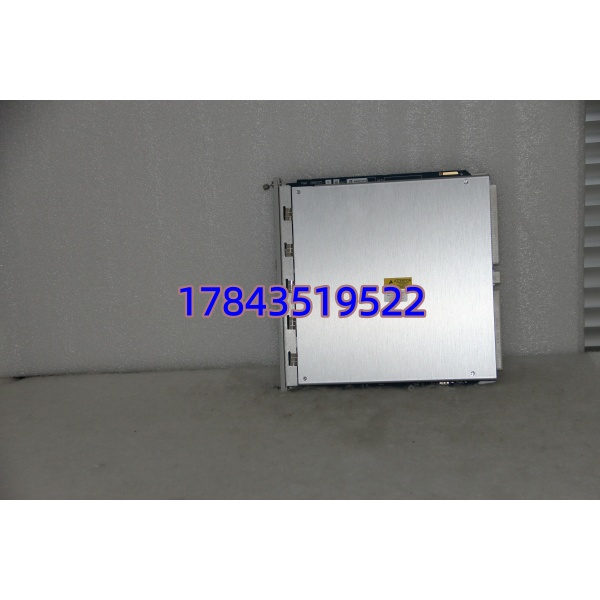

350022.

核心卖点与差异化

• 一体化集成：融合机架接口（RIM）与瞬态数据采集（TDI）功能，简化系统架构，减少备件种类。
• 高速同步采集：支持最多 48 通道同步波形采集，采样精度达 1024 点 / 转，精准捕捉故障瞬态。
• 全协议兼容：以太网接口支持 TCP/IP、Modbus TCP 及本特利专有协议，无缝对接主流 DCS/PLC 与 System 1 软件。
• 冗余高可靠：支持双机冗余运行，带电插拔设计，更换模块无需停机，保障监测连续性。
• 宽温强适应：-40°C 至 + 70°C 宽温运行，抗电磁干扰、抗振动，适配恶劣工业环境。

质量透明化 SOP

1. 入库验收检测

• 来源追溯：核对原厂序列号、出厂合格证、装箱单，序列号可在本特利官网溯源。
• 外观检查：模块外壳无破损、无变形，接口端子无烧蚀、无氧化、无弯曲，面板标识清晰。
• 内部检查：电路板无腐蚀、无维修补焊痕迹，元件完好，绝缘层无破损。

2. 上机功能测试

• 测试环境：3500 系列标准测试机架，配套本特利 System 1 测试软件。
• 测试内容：
  • 通讯测试：以太网通讯握手正常，IP 地址可正常访问。
  • 数据采集：模拟振动、位移信号，48 通道同步采集正常，波形无失真。
  • 冗余测试：双机冗余切换正常，切换时间＜100ms，数据无丢失。
  • 负载测试：连续运行 24 小时，监测温升（＜40°C）、通讯稳定性。
• 测试记录：生成详细测试报告，包含测试数据、波形图、通讯日志，可提供给客户查阅。
