描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 线缆总长度 | 4.0 m（13.1 ft），长度公差 – 0%~+20% |
| 线缆结构 | 三轴同轴 75Ω，FEP 氟塑料绝缘，耐机油、水汽腐蚀 |
| 接头规格 | 两端 ClickLoc 镀金卡扣微型同轴接头，手指拧紧自动锁死 |
| 单米电容 | 69.9 pF/m，严格匹配 3300XL 前置器电容匹配要求 |
| 芯线直流电阻 | 内芯 0.66 Ω/m ±0.10 Ω；外屏蔽 0.20 Ω/m ±0.04 Ω |
| 工作温度区间 | 线缆本体：-51 ℃ ~ +177 ℃；接头长期≤125 ℃ |
| 抗拉强度 | 接头线缆拉拔力 330N，设备振动工况不易脱线 |
| 防护特性 | 标准无铠装，可选 FluidLoc 防油渗漏密封结构 |
| 配套系统规格 | 适配 3300XL 8mm 探头、3300XL 前置器，组成 5 米整套监测系统 |
| 信号适配 | 0~10kHz 振动信号完整传输，无幅值衰减、相位偏移 |
| 机械弯曲要求 | 最小弯曲半径≥线缆外径 10 倍，避免内芯铜丝断裂 |
| 整机重量 | 0.14 kg |
| 合规标准 | API 670 第四版旋转机械监测标准、CE 工业电磁兼容认证 |
产品深度介绍

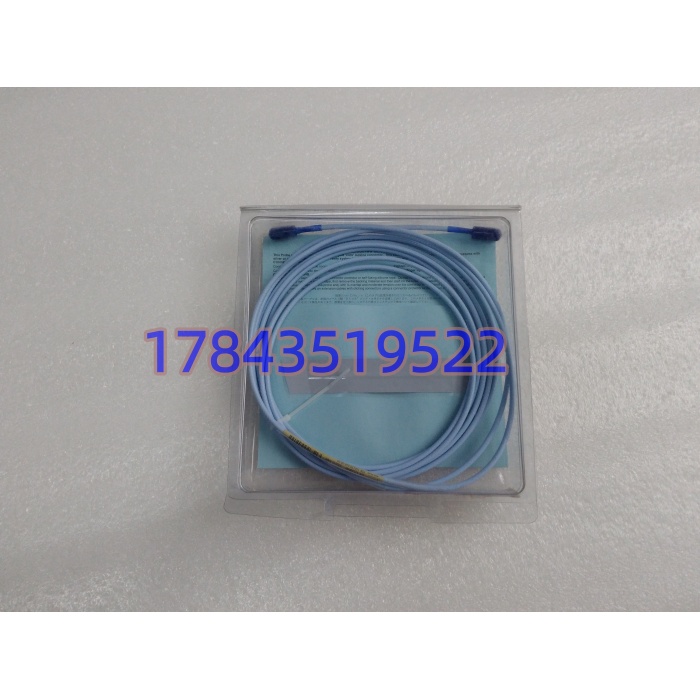

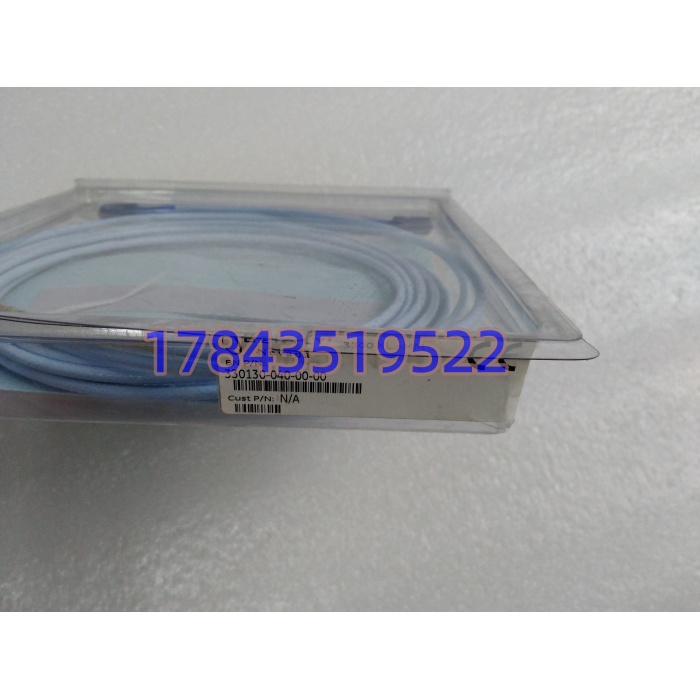

330130-040-00-00 是本特利 3300XL 8mm 电涡流监测系统专用 4 米延伸电缆，整套 5 米监测系统由 1 米探头线缆 + 本款 4 米延长电缆组合而成，专门传输轴径向振动、轴向位移、胀差、键相位非接触式测量信号NEX Instru…。线缆采用三轴同轴屏蔽结构，全段 FEP 耐油耐高温绝缘，适配汽轮机、压缩机内部高温油雾环境；两端 ClickLoc 镀金接头自带自锁结构，机组长期振动不会松脱，无需工具紧固，检修拆装效率更高。整套系统探头、延长电缆、前置器组件完全互通互换，无需逐件单独校准，现场替换备件后直接投运，不用重新上校验台标定，大幅缩短机组停机检修时长。电缆严格匹配前置器电容阈值，保障 7.87V/mm 标准线性灵敏度，长距离布线不会出现测量漂移，是火电、化工大型旋转机组状态监测的核心配套备件。
应用场景与行业案例
工程痛点描述
汽轮机、离心压缩机内部油雾高温环境下，老旧延伸电缆绝缘老化、接头氧化，振动信号跳变，3500 监测系统频繁报通道故障；原厂全新电缆订货周期 45 天以上，机组无法降负荷长期等待，单次故障误联锁会触发机组跳机，损失数十万产能。330130-040-00-00 现货直接替换，原有探头、前置器可完整复用。
典型应用场景
- 火力发电厂汽轮发电机组高中压转子径向振动、推力轴承轴向位移监测，汽轮机缸内高温油雾环境，耐温线缆长期稳定传输信号。
- 石油化工离心压缩机、合成气机组多级压缩转子振动、轴位移在线监测，避免轴瓦摩擦、转子失衡引发爆炸安全隐患。
- 冶金钢厂大型鼓风机、烧结主抽风机重载高速风机轴系监测，机组持续振动工况，自锁接头杜绝通讯断线误报警。
- 煤化工、空分装置透平膨胀机低温油浴工况，FEP 绝缘耐低温不脆裂，满足装置全年连续运行监测需求。
- 大型船舶、燃气轮机发电机组舱内高温、机油浸润环境，标准 5 米系统配套 4 米延伸电缆批量标准化备货。
真实工程案例
去年三季度，华东某 300MW 电厂 #1 汽轮机 4 路轴振配套的老旧延伸电缆接头氧化，每日多次出现振动数值跳变，运行班组只能屏蔽通道联锁，存在轴瓦磨损跳机风险。原厂全新 330130-040-00-00 交期 42 天，机组无法停机等待。客户采购现货 4 米延伸电缆，出库前完成线缆电阻、电容全参数检测，配套原厂接头保护套管。利用夜间 4 小时低负荷检修窗口直接更换，1 米探头线缆与 4 米新电缆卡扣对接，上电后 3500 框架通道瞬间恢复标准线性区间，无需重新调整探头间隙。更换后连续运行三个月无信号漂移，电厂后续批量采购 8 根同型号电缆作为汽轮机全部振动通道备用备件。
