描述
产品详情

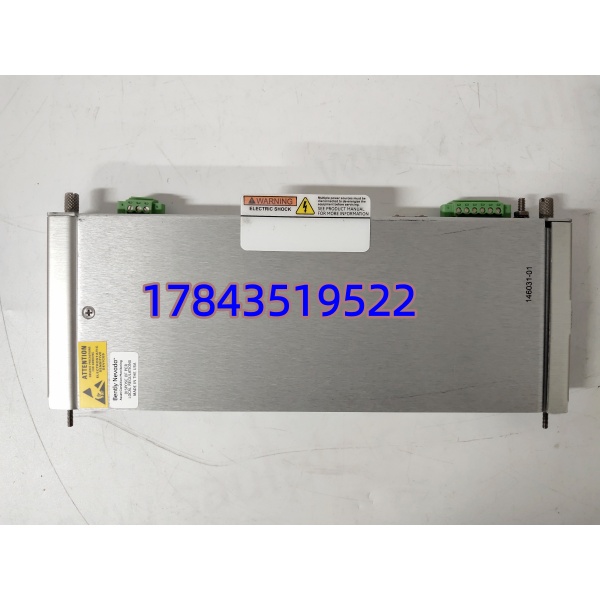

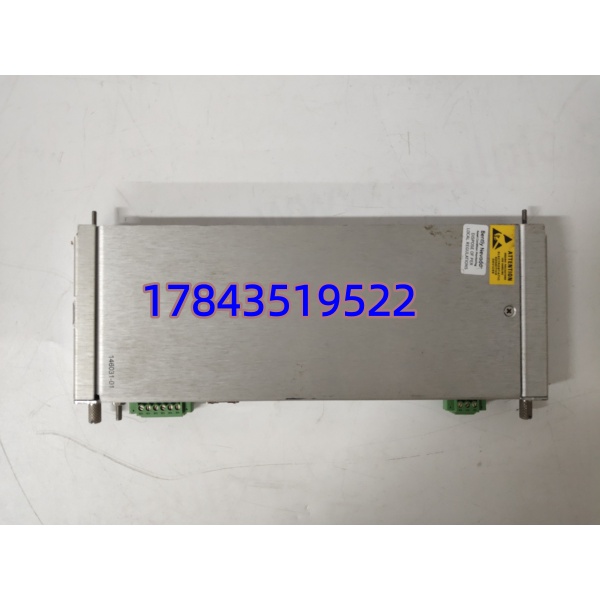

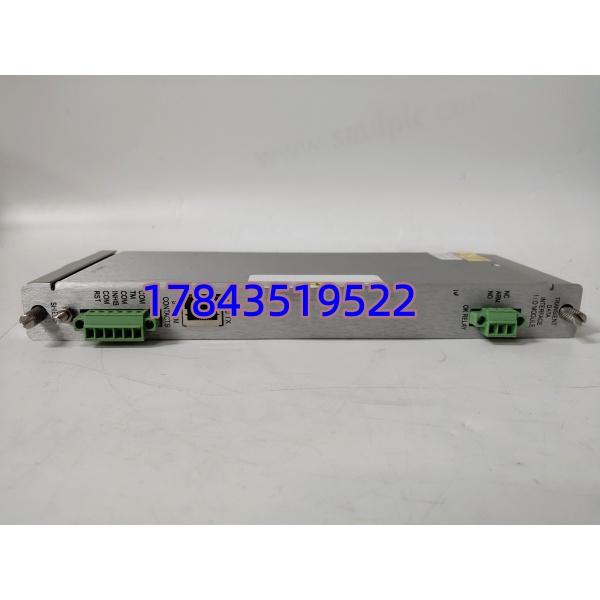

・型号：146031-01
・品牌：Bently Nevada
・系列：3500 机械保护监测系统
技术参数
| 参数项 | 实测原厂规格 |
|---|---|
| 模块全称 | 3500/22M TDI 瞬态数据接口模块 |
| 硬件位号 | 146031-01，配套背板 PWA 190093-01 |
| 通讯端口 | RJ45 10/100Base-TX 铜缆以太网 |
| 最高采样速率 | 102.4 kHz |
| 最大支持监测通道 | 48 路稳态 + 瞬态信号同步采集 |
| 安装槽位约束 | 机架 1 号插槽（电源旁 RIM 固定位） |
| 整机功耗 | 10.5W 最大值 |
| 工作温度区间 | -30℃ ~ +65℃ |
| 存储温区 | -40℃ ~ +85℃ |
| 耐受湿度 | 5%~95%，无冷凝环境 |
| 物理尺寸 | 241.3×24.4×241.8 mm |
| 整机净重 | 0.82kg |
| 配套软件 | System 1 机械状态诊断平台 |
| 合规标准 | API 670、CE、UL 工业机组认证 |
产品介绍
电厂、炼化大型压缩机组停机溯源时，多数 3500 系统无法导出波形故障曲线，根源在于机架缺少合规 TDI 通讯单元。146031-01 作为 3500 平台唯一原生瞬态采集卡，替代老式独立 RIM 板，省去两块板卡堆叠占用的机架空间，单卡同时完成背板数据转发与以太网远程上传。严格来说，它不支持光纤直出，光纤组网场景需额外加装光电转换器，现场实测发现不少项目直接用光纤跳线直插网口，长期出现数据包丢包、波形截断问题。
根据 Bently 原厂手册 146031-01-IG 文档，模块内置独立键相信号同步通道，采集振动波形时可绑定转速相位，精准定位转子不平衡、轴系不对中等间歇性故障。对比旧款分体 RIM+TDXnet 组合，它简化机柜布线，单台机架调试工时可压缩 40%；但该型号仅适配标准 M 系列监测卡，TMR 三重冗余机组需选用 TMR 专用 TDI 版本，普通 146031-01 无法完成三通道表决校验，冗余保护项目不建议采购。
替换与升级建议
✅ 直接替换（插拔即用，无需改程序配置）
146031-02；背板针脚、通讯协议、槽位定义完全匹配，固件向下兼容，通电自动读取原有 IP 参数，无调试工时。
⚠️ 软件兼容（需重新配置网络参数）
146032-01（光纤版 TDI）；机架尺寸、插槽通用，但网口硬件更换为光口，原有以太网布线作废，需新增光纤收发器，单台改造物料成本上浮约 22%，配置需重新设定光纤通讯地址。
❌ 硬件不兼容（无法上机使用）
146013、146047；背板总线引脚定义不同，强行插入会造成机架背板通讯短路，无改造适配方案。 无第三方原厂认证兼容卡件，停产多年 3500 老机组仅能依靠原装全新 / 拆机测试备件供货。
