描述
关键技术规格
- 型号: 3500/22M，138607-01
- 品牌: Bently Nevada
- 功能定位: 瞬态数据接口（TDI），兼机架接口（RIM）+ 数据采集
- 通讯接口: 以太网 10/100Base‑T/TX、光纤 100Base‑FX、USB‑B、RS‑232
- 数据采集: 稳态数据 + 动态波形（瞬态），采样率最高 64kS/s
- 存储: 板载 4GB 闪存，支持 SD 卡扩展
- 功耗: 10.5 W
- 供电: +24 Vdc（±10%）
- 工作温度: -40°C ~ +85°C
- 尺寸 (mm): 241.3 × 24.4 × 91.1
- 重量: 约 0.8 kg
- 系统适配: 3500 全系列机架
产品深度介绍

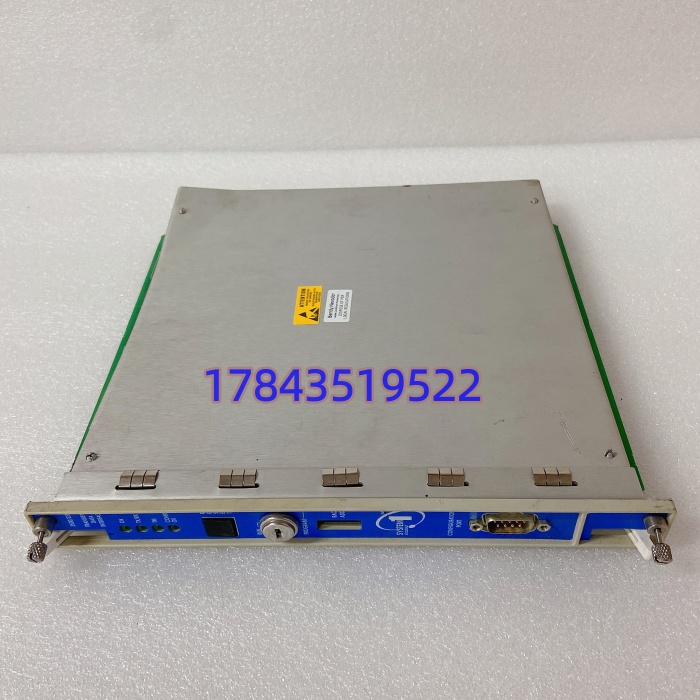

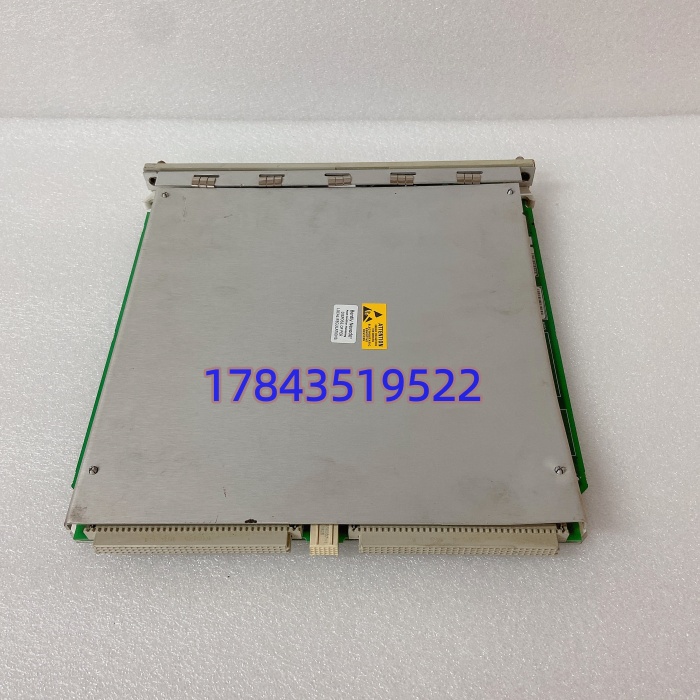

Bently Nevada 3500/22M（138607-01）是 3500 系统的瞬态数据接口（TDI），相当于机架 “通讯大脑”，集成了原 3500/20 机架接口（RIM）与 TDXnet 采集处理器的双重功能。它负责整机架数据汇总，把振动、位移、转速等稳态与波形数据，通过以太网 / 光纤上传至 System 1 等上位软件，是机组状态监测与故障诊断的核心链路。
模块支持热插拔，在线更换不影响保护逻辑；自带 4GB 闪存可缓存事件数据，网络中断也不丢记录；多接口设计适配不同机房布线，光纤口更适合强干扰工业环境。每个 3500 机架必须配置一块3500/22M，否则无法实现完整的数据采集与远程监控能力。
应用场景与行业案例
工程痛点
大型旋转机械（汽轮发电机、压缩机）的故障多为突发性振动 / 位移超限，需要毫秒级波形数据定位根源。旧系统常因通讯带宽不足、缓存太小，导致关键瞬态数据丢失，事后无法复盘，故障反复出现。
典型应用场景
- 电力行业 – 汽轮发电机组 TSI采集轴振、位移、偏心、转速的稳态 + 波形数据，上传至 System 1 做趋势分析与故障诊断，支撑机组长周期安全运行。
- 石油化工 – 压缩机组状态监测用于乙烯、炼油装置的离心压缩机，实时捕捉喘振、轴裂纹等早期异常波形，提前预警避免非计划停机。
- 冶金行业 – 高炉鼓风机组适配高温、粉尘、强电磁干扰环境，稳定采集风机振动数据，保障高炉连续生产不中断。
- 油气输送 – 长输管线泵组远程监测增压泵轴承振动与轴位移，通过光纤通讯把数据传回中控，降低现场巡检频次。
真实案例
2025 年 10 月，北方某电厂 3 号机组 3500/22M（138607-01）老化死机，波形数据完全中断，只能靠人工每小时抄表，故障隐患无法提前预判。原厂订货需 5 周，期间机组处于 “盲监控” 状态。
我们提供全新原装现货，24 小时内发货，3 天内完成更换与配置。上线后，4 路振动波形实时上传，历史数据完整追溯；1 周后系统通过波形分析，提前发现 1 号轴承早期磨损，安排计划检修，避免了突发停机，直接减少损失超 80 万元。
